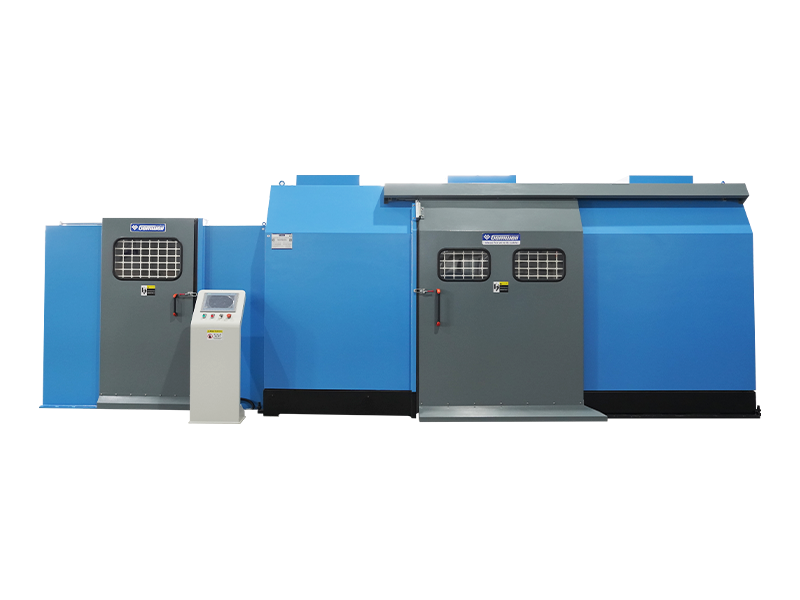

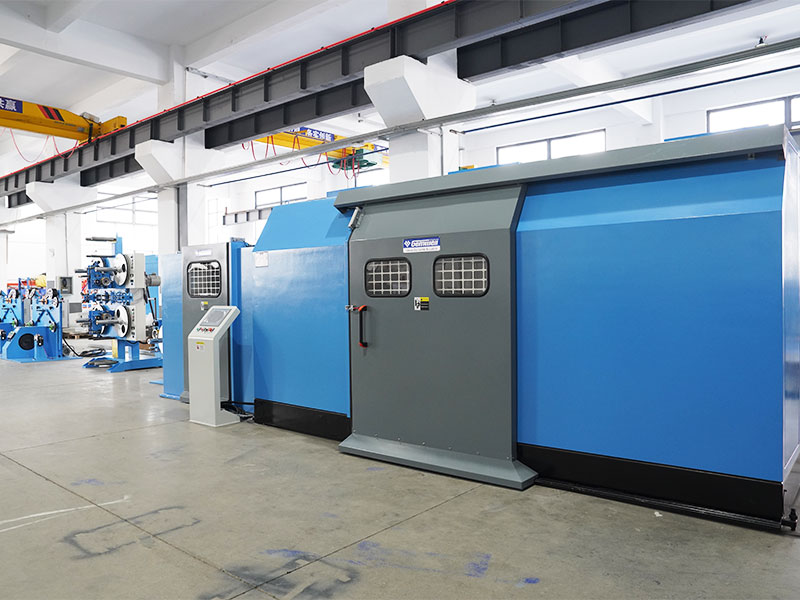

Machine de torsion simple en porte-à-faux de type intégré léger (cabestan externe et enrouleur actif)

Le porte-à-faux de toronnage et le cabestan externe sont connectés en une seule pièce et tournent de manière synchrone de la machine de torsion simple en porte-à-faux de type intégré léger (cabestan externe et enrouleur actif). La bobine réceptrice est équipée d'un entraînement par moteur indépendant et tourne de manière concentrique avec le porte-à-faux de toronnage. Le moteur en porte-à-faux de toronnage entraîne le porte-à-faux de toronnage et la partie rotative du cabestan externe pour qu'ils tournent de manière synchrone à une vitesse constante ; le moteur d'enroulement entraîne la broche d'enroulement pour qu'elle tourne à une vitesse variable. Le cabestan externe est composé d'une roue de cabestan et de plusieurs poulies de tension multi-rainures. Le moteur entraîne la roue du cabestan en rotation, entraînant les fils à avancer et à se tordre à une vitesse linéaire constante. Lorsque les poulies de tension à rainures multiples avancent et reculent le long de l'axe, elles émettent un signal de tension pour contrôler la broche réceptrice afin de réguler la vitesse. Une différence de vitesse se forme en raison de la vitesse constante du porte-à-faux et de la vitesse variable de la broche réceptrice. Le rapport de différence de vitesse de rotation dépend du réglage du pas de toronnage. Les fils torsadés sont enroulés sur la bobine par la puissance du moteur récepteur en raison de la différence de vitesse. Au fur et à mesure que les fils s'accumulent sur la bobine, de vide à plein, le diamètre augmente progressivement. Le système de contrôle ajuste automatiquement la vitesse variable du moteur d'enroulement et le différentiel automatiquement transversalement à la troisième vitesse de rotation variable de la broche d'enroulement. C'est ainsi que la production de fils torsadés est maintenue à une vitesse de ligne constante. Cette machine peut être équipée de différents types d'équipements auxiliaires tels que des supports de paiement, des machines d'emballage rotatives centrales et des machines d'emballage longitudinales pour réaliser la torsion de divers fils d'un diamètre extérieur inférieur à 10 mm. Il a une efficacité de production élevée, de faibles défauts et les produits métalliques finis ont d'excellents indicateurs de performance. Ce type convient aux fils de toronnage qui nécessitent des qualifications de performances plus élevées.

Enquête +
PRÉV：Machine de torsion simple en porte-à-faux de type fendu robuste (cabestan externe et prise de couple)
SUIVANT：Machine de torsion simple en porte-à-faux de type à enrouleur différentiel de vitesse (sans poulie de cabestan)
Product Details

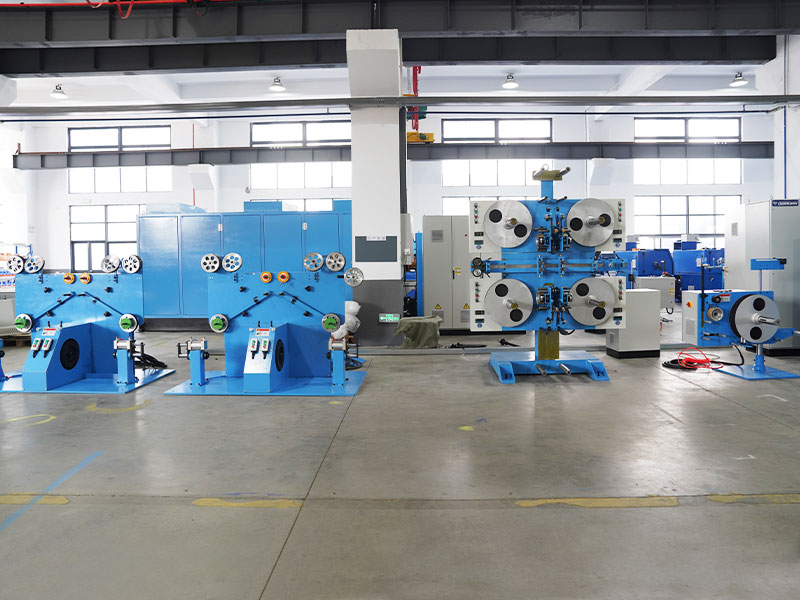

COMPOSANTS

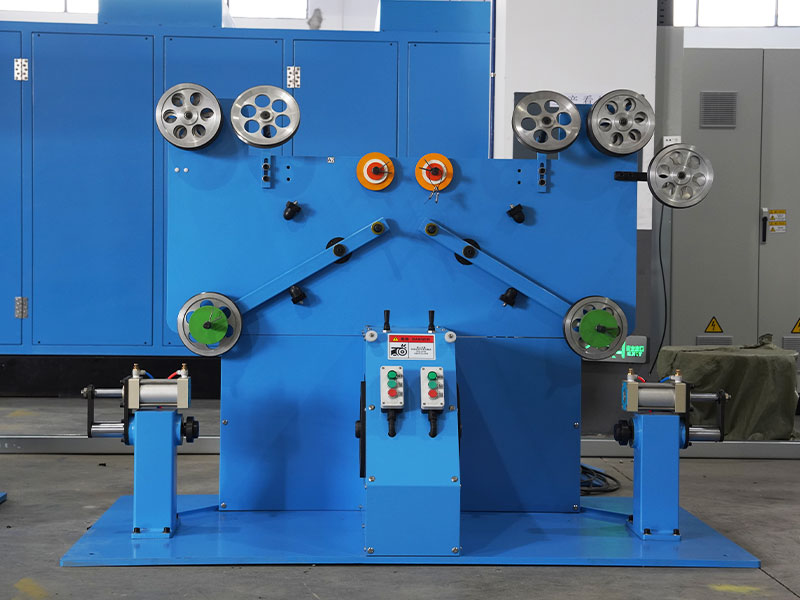

● Support de paiement
● Concentrateur de fil
● Usinage de bandes longitudinales à tension constante - en option
● Enrouleuse longitudinale à quatre têtes - en option
● Machine à rubaner rotative centrale - en option
● Cabestan rotatif multi-rainures à deux roues
● Machine de torsion simple en porte-à-faux de type intégré léger (cabestan externe et enrouleur actif)
● Système de contrôle
● Les équipements auxiliaires périphériques peuvent être personnalisés


SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques type 800 type 1000
Type de fil approprié Convient principalement aux câbles toronnés UTP, FTP et autres fils multiconducteurs, également aux fils haute fréquence de petite taille, aux fils de chaîne de traînage, aux câbles de commande et autres toronnages de câbles.
Spécification du fil central Ø1,5-3,0
Diamètre extérieur du fil toronné Ø4-9
Spécifications de paiement 400-500 400-630
Type de paiement Il peut être configuré avec divers supports de paiement électriques ou passifs tels que le type à arbre, le type sans arbre, le type à torsion arrière, etc.
Spécifications de prise en charge 800x600 1000x750
Trou intérieur de la bobine Ø80 Ø127

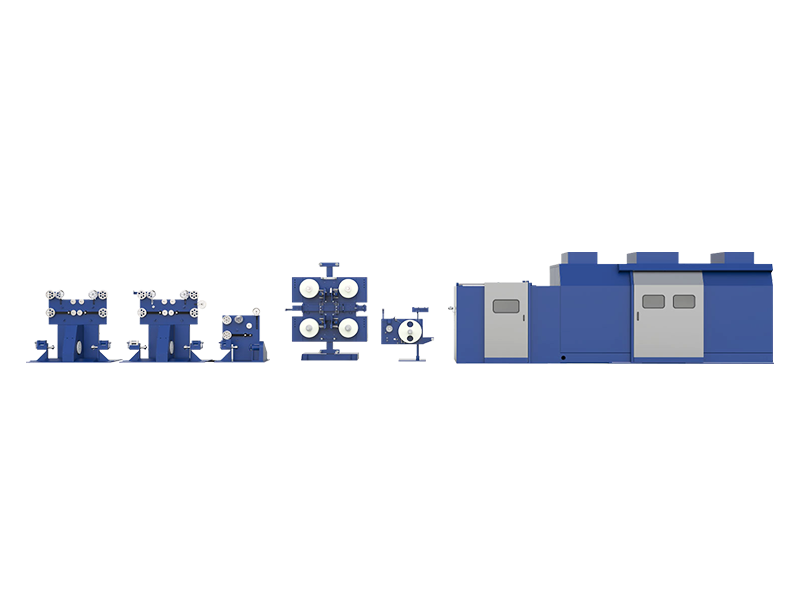

Structure globale de la machine Prenez la ligne centrale du modèle principal à torsion unique comme axe, la ligne de production depuis le paiement jusqu'à la réception est distribuée linéairement dans une structure de type divisé.
Matrice de toronnage Le moule est fixé au trou du moule derrière le concentrateur de fil, avec un diamètre extérieur de moule standard de 25.
Méthode de torsion arrière La configuration standard n'a pas de fonction de torsion arrière, mais un gain de torsion arrière peut être personnalisé pour obtenir une flexibilité et une absence de torsion lors du câblage.
Rapport de torsion arrière La configuration standard n'a pas de rapport de torsion arrière et le produit présente des contraintes internes. Un gain de back-twist peut être personnalisé avec un ratio de back-twist allant de 0 % à 120 %
Direction d'échouage S/Z
Vitesse de rotation de la machine à torsion unique MAX800RPM MAX700RPM
Plage de vitesse du fil 30-150
Pas torsadé par fil 50-300
Précision du pas Lors d'un fonctionnement à vitesse constante, la précision du pas est de ± 1,5 mm. Pendant le processus de démarrage/arrêt, la précision du pas est de ± 3 mm.
Matériau en porte-à-faux Structure de bras en spirale cylindrique en alliage d'aluminium léger et à faible résistance à l'air.
Puissance en porte-à-faux 30KW 45KW
Frein moteur principal Frein à disque hydraulique
Type de cabestan Cabestan à double roue à rainure unique. Le corps rotatif et l'axe métallique du châssis principal sont directement connectés via l'accouplement flexible du pneu. La roue du cabestan est une roue fixe et la puissance du moteur externe entraîne la rotation de la roue du cabestan à travers la structure mécanique. La roue entraînée est une roue libre, capable d'un mouvement alternatif linéaire. Le servomoteur externe transmet une tension constante à la roue entraînée via une transmission mécanique.
Diamètre de la roue du cabestan Ø320
Puissance du cabestan 7,5 kW
Moteur de tension des roues entraînées Servomoteur 3,7 kW
Levage de la bobine hôte Levage électrique hydraulique de palettes
Méthode de serrage du moulinet Bobine réceptrice de serrage d'écrou conique supérieur
Poids de chargement du moulinet MAX600KG MAX1000KG
Puissance de l'enrouleur 30KW 45KW
Disposition de la position du fil récepteur 1,5KW
Détection de manque de matière de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.
Type de tension de remboursement La norme consiste à ajuster la tension en déplaçant ou en ajoutant/supprimant des blocs de poids, et elle peut également être personnalisée pour ajuster la tension à l'aide d'un servomoteur.
Type de tension de reprise La roue entraînée du cabestan rotatif et le servomoteur de tension génèrent une tension via la transmission par courroie. La roue entraînée émet un signal de tension lorsqu'elle est tirée par le déplacement du fil et contrôle et envoie un retour de la vitesse PID du moteur d'enroulement.
Matériel de ruban adhésif AL, MYLAR, Ruban de coton, Tissu non tissé
Le diamètre extérieur d'une bobine de ruban ØMAX400
Largeur du ruban 5-35mm
Trou de la bobine de ruban 50.8/76 Universel
Puissance d'enregistrement 2,2 kW
Vitesse d'enregistrement MAX1800RPM
Unités de tension d'enrubannage Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Longueur de stockage de la bande adhésive 400mm, changement de bande sans couper le fil.
Inspection rupture de bande Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée
Taux de chevauchement 0-50%, réglage du programme
Unités de tension pour rubans longitudinaux Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Moule à ruban longitudinal Les tubes d'emballage de couture d'autres types peuvent être personnalisés.
Affichage des tensions La norme est sans affichage de tension. Le capteur de pression numérique de type communication, l'alarme de dépassement de tension et l'arrêt automatique peuvent être personnalisés.
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement de la ligne et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Détection d'étincelles Le testeur d'étincelles peut être personnalisé.
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation peut être personnalisée pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse efficace : Le porte-à-faux à simple torsion est soumis à des tests et à un étalonnage d'équilibre statique et dynamique, ce qui entraîne moins de vibrations et un faible bruit. La broche principale fonctionne à grande vitesse en continu sans générer de chaleur, garantissant une vitesse efficace.

● Pas précis : Le cabestan rotatif externe entraîne le mouvement de plusieurs brins de fil, créant un pas précis et stable avant la machine de torsion principale. Grâce au diamètre inférieur constant de la roue du cabestan et à l'absence d'autres facteurs perturbateurs, le pas reste précis et stable.

● Tension stable : Le couple produit par le servomoteur est transmis à la roue entraînée du cabestan rotatif et la tension de réception est maintenue constante de la bobine vide à la bobine pleine, de sorte que le fil fini ne soit pas endommagé en raison de la taille de la bobine chargée.

● Disposition efficace des fils : Le processus de disposition des fils adopte une structure en forme de boîte, dans laquelle la bobine de fil se déplace d'avant en arrière en ligne droite avec la boîte de réception du fil, garantissant ainsi une disposition des fils bien organisée.

● Moins de flexion : La conception du galet cabestan et des roues guide-fil adopte un grand diamètre, réduisant la courbure du fil et évitant d'endommager le pas.

● Opération plus facile : La base de la machine est sans obstacle, sans rampes d'accès. Les bobines de fil peuvent être directement poussées dans la machine pour le chargement et le déchargement, ce qui rend l'opération sans effort.

● Intelligent: Gestion des recettes, permettant la récupération en un clic des recettes SOP, la préparation au démarrage en un clic et l'activation en un clic ; un retour dynamique sur le pas de torsion et le retour du couple est fourni, la détection des défauts, la détection de rupture de câble, le compteur à l'arrêt, le contrôle intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
