Machine de torsion de paire de torsion arrière de type intégré pour câble réseau Manufacturers

Retourner la liste
Machine de torsion de paire de torsion arrière pour câble réseau

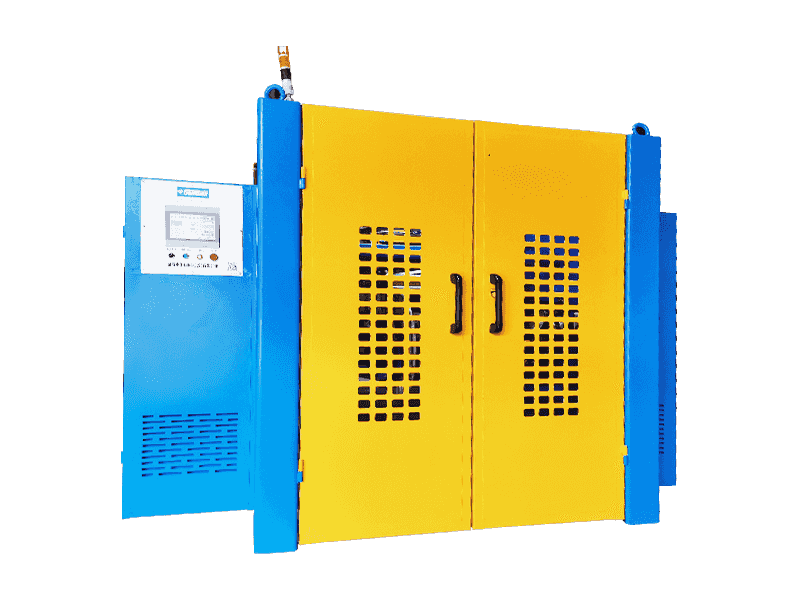

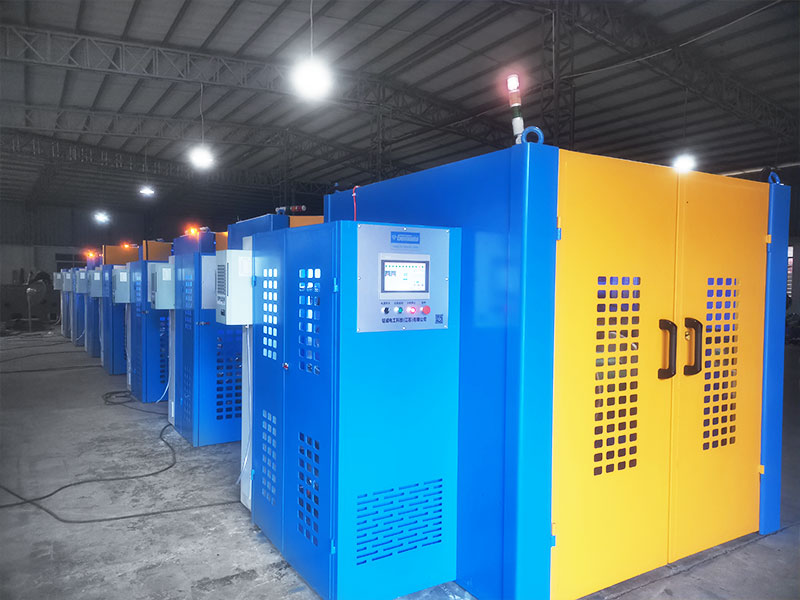

Machine de torsion de paire de torsion arrière de type intégré pour câble réseau

Dans le processus de torsion des paires de fils centraux, la précision du pas et l'étanchéité du fil apparié sont très importantes, ce qui a un impact significatif sur les propriétés électriques et physiques du câble fini. Cette machine est équipée d'une roue de cabestan indépendante située dans l'arceau d'angle de rotation de la pièce de torsion principale. La puissance du moteur de la roue du cabestan est transmise de l'extérieur de l'arceau d'angle vers l'intérieur via la transmission mécanique dans l'arbre principal rotatif, évitant ainsi les facteurs peu fiables causés par la transmission traditionnelle de type balais de carbone. De plus, le moteur du cabestan et le moteur de rotation de l'arc angulaire fonctionnent de manière synchrone via une commande de verrouillage électrique, permettant ainsi d'obtenir un contrôle électronique du pas de haute précision en continu. Le pas de torsion peut être réglé numériquement et formé de manière stable et précise. De plus, le gain de torsion arrière adopte la structure d'arc à angle de rotation, qui transforme la rotation passive traditionnelle et la force de toronnage externe en rotation et toronnage actifs des deux fils centraux sous l'action combinée de la torsion arrière et de la force de torsion. La contrainte interne de torsion et la contrainte externe de torsion s'annulent, de sorte que la contrainte de rotation du produit torsadé de l'intérieur vers l'extérieur s'annule jusqu'à zéro. Après torsion, les deux fils centraux s'ajustent étroitement sans espaces, et sont naturellement droits et sans force de rebond. Le maintien d'une structure physique stable peut conduire à des performances électriques stables.

Enquête +
PRÉV：Machine de torsion de paire de torsion arrière de type divisé pour câble réseau
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

● Ø500 Berceau de portail horizontal supérieur et inférieur à double bobine, gain sans arbre, 2 unités
● Support de paiement à torsion arrière 2 unités
● Twister à paire à tension constante double pas Ø500 1 unité
● Système de contrôle 1 unité
● Les équipements auxiliaires périphériques peuvent être personnalisés.


SPÉCIFICATIONS TECHNIQUES

Structure de paiement Berceau de portail horizontal supérieur et inférieur à double bobine, gain sans arbre, gain de torsion arrière à double pas d'arc d'échouage.
Structure de souscription Berceau de portail horizontal sans arbre, arc d'échouage à double pas, torsion par paire.

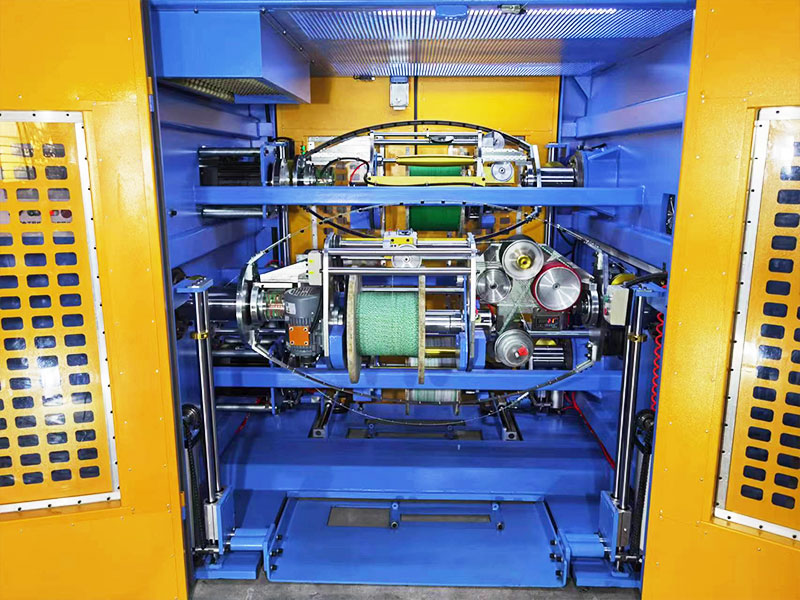

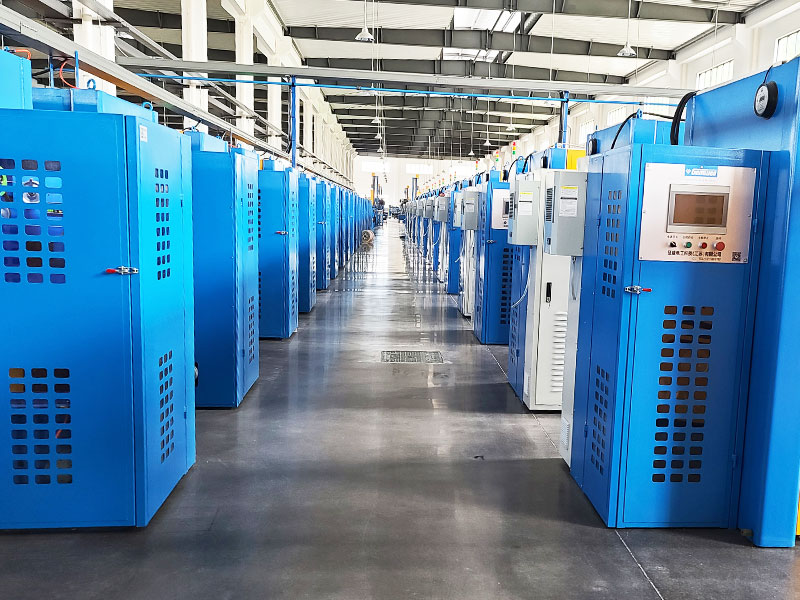

Structure globale de la machine Le gain de torsion arrière et la reprise d'échouage sont disposés dos à dos, avec une structure intégrée. Les côtés d'écoulement et d'enroulement sont équipés de portes pour les opérations d'écoulement et d'enroulement des bobines.
Type de fil approprié Principalement utilisé pour les câbles LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 et autres fils, mais également pour d'autres fils de transmission de signaux nécessitant des tests électriques.
Spécification du fil central Gamme : Ø0,6-2,0 mm, au-delà de cette plage, peut être personnalisé
Diamètre extérieur du fil toronné plage : Ø1,2-4,0 mm, au-delà de cette plage peut être personnalisé.
Matrice de toronnage La taille standard du moule OD est de 25
Méthode de torsion arrière Réaliser la torsion ou pré-torsion, la torsion signifie que les arcs de la machine à gain et la paire de torsion tournent dans des directions opposées ; la pré-torsion fait référence au même sens de rotation de la machine à payer et à la torsion de la paire, et peut être sélectionnée sur l'écran tactile.
Rapport torsion/pré-torsion 0-120%, réglable en continu et en continu, réglé sur l'écran tactile, contrôle automatique PLC, suivi automatique de la vitesse de torsion/torsion arrière.
Direction d'échouage S/Z
Vitesse de rotation des gains La vitesse de démarrage réelle est définie en fonction des exigences des différentes qualités de fil, avec un maximum de 2 000 tr/min/4 000 TPM (sans charge).
Vitesse de rotation de l'enrouleur La vitesse de démarrage réelle est définie en fonction des exigences des différentes qualités de fil, avec un maximum de 2 000 tr/min/4 000 TPM (sans charge).
Plage de vitesse du fil La formule de calcul de la vitesse de la ligne : Vitesse du twister x 2 x pas / 1000 = m/min. La vitesse maximale est de 100 m/min.
Pas torsadé par fil Plage optimale : 5,0-50,0 mm, précise à une décimale près, avec un niveau réglable en continu, sélectionnable sur l'écran tactile.
Précision du pas Précision du pas ±0,3 mm lors de la production à vitesse fixe, ±0,5 mm lors du démarrage/arrêt.
Matériau de l'arc d'échouage Le matériau standard utilisé est une bande d'acier 65Mn avec des œillets en céramique, qui peut être personnalisée pour former un arc léger en fibre de carbone.
Puissance de l'arc payante La configuration standard est un 2-5,5KW moteur inverseur qui peut également être personnalisé pour les servomoteurs.
Prise de puissance de l'arc La configuration standard est un moteur inverseur de 3,7 kW, qui peut également être personnalisé pour un servomoteur.
Freinage de l'étrave d'échouage Freins électromagnétiques
Type de cabestan Un cabestan à double roue est intégré au support du berceau du portail
Diamètre de la roue du cabestan Galet cabestan en aluminium caoutchouté à 5 rainures Ø185. Galet entraîné en aluminium fendu à 5 rainures.
Puissance du cabestan La configuration standard est un moteur inverseur de 1,5 kW, qui peut également être personnalisé pour un servomoteur.
Spécification de paiement Modèle Ø500, compatible avec Ø400, roues porte-outils ABS.
Spécification de reprise Le modèle Ø500 est compatible avec Ø400. Roues à outils ABS
Le trou intérieur de la bobine La norme est de Ø56mm, d'autres tailles peuvent être personnalisées.
Levage de la broche du moulinet Bobine de levage électrique, de chargement de skateboard et de déchargement.
Méthode de serrage du moulinet Bobine de serrage pour ensemble cylindre élastique puissant, force de serrage> 200 kg, avec protection autobloquante, bobine de déclenchement pneumatique
Poids de chargement du moulinet MAX300KG
Puissance du moulinet La configuration standard est un moteur réducteur à engrenages de 2 à 0,75 kW, qui peut également être personnalisé pour un servomoteur.
Puissance de l'enrouleur La configuration standard est un moteur réducteur à engrenages de 0,75 kW, qui peut également être personnalisé pour un servomoteur.
Disposition de la position du fil récepteur La norme est de 30 unités d'arbre transversal à tige polie, qui peuvent être personnalisées pour les rangées de servomoteurs de contrôleur de mouvement.
Puissance de disposition de la position du fil Le contrôleur de mouvement servo 0,2 kW peut être personnalisé.
Détection de manque de matière de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.

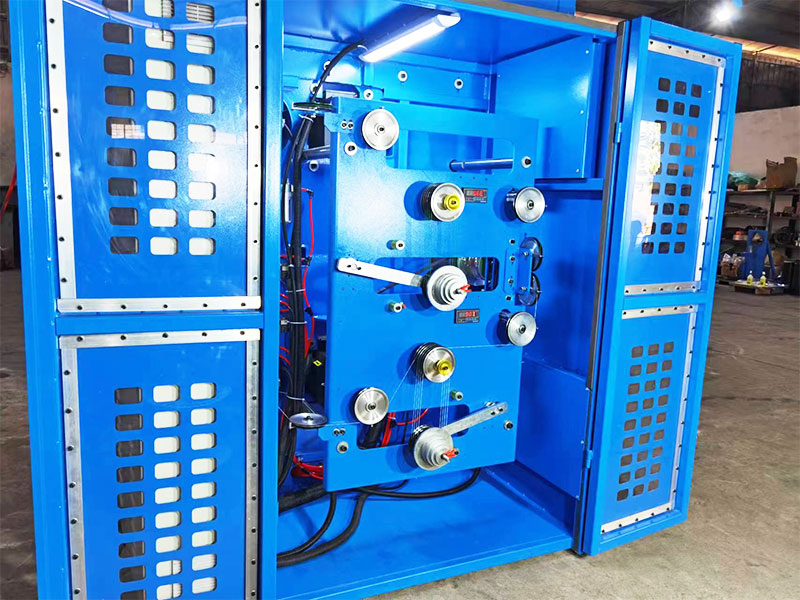

Type de tension La norme consiste à ajuster la tension en déplaçant ou en ajoutant des poids d'équilibrage, le PID contrôle la vitesse de déroulement ou d'enroulement ou la personnalise pour ajuster la tension avec un servomoteur.
Plage de tension de remboursement 3N-30N/0,3kg-3kg/300g-3000g
Plage de tension de reprise 5N-50N/0,5kg-5kg/500g-5000g
Précision de la tension ±25g
Affichage des tensions Capteur de pression à affichage numérique de type communication, alarme de dépassement de tension et arrêt automatique.
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement du fil et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Détection d'étincelles Peut être personnalisé pour ajouter un testeur d'étincelles
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation électrique peut être personnalisée pour différents pays et régions.
Logiciel intelligent Personnalisable pour ajouter le logiciel « la meilleure fonction de correspondance automatique de vitesse de production », afin d'obtenir à la fois l'efficacité de la production et la qualité du produit.
Dispositif de sur-huile à fil central Un dispositif de graissage du fil central peut être personnalisé et ajouté. Le fil central isolant est recouvert d'une huile lubrifiante volatile pour réduire la friction lors de la torsion des paires de fils.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse rapide : La boîte de broche est soulagée et recuite, elle est durable et non déformée. L'arc d'angle d'échouage rotatif est équilibré statiquement et dynamiquement pour les tests et la correction. Il a une petite vibration et un faible bruit. La broche ne génère pas de chaleur pendant les opérations continues à grande vitesse à long terme et la vitesse de rotation de la broche est rapide.

● Moins d'espace occupé : Elle adopte une structure intégrée, qui permet d'économiser plus de 50 % de l'occupation par rapport à la machine traditionnelle de torsion à paire arrière de type fendu.

● Tension stable : Le servomoteur peut être personnalisé comme élément de tension. Après avoir réglé la tension d'enroulement totale, la tension de déroulement des deux fils centraux est intelligemment calculée, et la vitesse de déroulement et d'enroulement est contrôlée avec précision par le servo-contrôleur de mouvement, obtenant ainsi une tension stable.

● Pas précis : Le « mécanisme de transmission de précision de la puissance externe et du cabestan interne », exclusivement au monde, transmet la puissance du moteur à l'extérieur de l'arc d'angle à la roue du cabestan à l'intérieur de l'arc d'angle via un mécanisme de transmission mécanique complexe. Avec le cabestan principal comme référence de mouvement, adoptez des contrôleurs de mouvement servo pour l'arc d'angle de torsion et le cabestan principal afin d'effectuer un contrôle précis du mouvement de la chaîne et d'obtenir un pas précis à n'importe quelle vitesse.

● Économie de main d'œuvre : Équipé d'un enfileur flexible, peut passer en douceur à travers le nœud tournant de l'arc d'angle, et l'enfilage peut être terminé en 1 minute. Le fil peut être retiré dans le sens inverse à l’aide du panneau de commande, ce qui permet d’économiser du travail.

● Intelligent: Gestion du mode de distribution, récupération des recettes SOP en un clic, préparation du démarrage en un clic, démarrage en un clic ; retour dynamique du pas de torsion, rapport de torsion arrière, détection de défaut/détection de déconnexion/arrêt lorsque le compteur atteint, panneau de commande intelligent

● Faible taux d'échec : Les composants de commande électrique dans l'arc d'angle d'échouage sont tous installés sur le berceau, et tous les signaux sont commandés électriquement en boucle fermée à l'intérieur de l'arc échoué. L'anneau collecteur de balais de carbone fournit uniquement une alimentation triphasée à l'intérieur de l'arc d'angle d'échouage sans transmettre de signaux pour éviter un mauvais contact, des interférences et un faible taux de défaillance.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser pour obtenir le contrôle du bus Profinet, qui garantit une transmission rapide du signal et de faibles interférences.

Le dépannage et la maintenance sont disponibles quel que soit l'emplacement de la machine dans n'importe quel pays ou région du monde, tant qu'il existe un réseau de communication, les services de détection des pannes, de dépannage et de maintenance à distance peuvent alors être rapidement fournis.
