Machine de rubanage de fil de type actif à broche servo

Machine à rubaner de type actif à broche servo pour fil de signal à paire parallèle

Avec la popularisation de la 5G, de l'Internet des objets, de l'IA, des appareils mobiles à nouvelles énergies, de la VR/AR, des centres de données, etc., la demande de câbles de transmission à haut débit a augmenté rapidement, annonçant l'arrivée d'une nouvelle ère d'économie numérique. Par conséquent, il y a une augmentation significative de la construction de centres de données à grande échelle et de la demande de ports Ethernet à large bande passante de la part des fournisseurs de cloud, tels que 100 GbE, 200 GbE, 400 GbE et même 800 GbE à l'avenir. Afin de faciliter la transmission de données entre les commutateurs réseau et d'autres périphériques réseau (tels que des serveurs ou des convertisseurs de médias) avec ces ports Ethernet à large bande passante, des connecteurs de câble comme SAS, Mini-SAS, SFP, SFP, SFP28 et QSFP ont vu le jour. L'emballage rotatif central est une procédure clé dans le processus de production de fils pour les fils de transmission de données de connecteur de port Ethernet. Le matériau d'emballage est enroulé autour de deux fils centraux isolés et d'un fil de terre dans une structure parallèle sur une machine à ruban fonctionnant à grande vitesse. La stabilité du processus d'enroulement affecte directement l'impédance, l'atténuation, la perte de réflexion, la diaphonie et d'autres indicateurs du produit de câble final. Une machine d'emballage haute performance permet non seulement de produire des câbles de transmission à haute vitesse et à haute fréquence, mais améliore également le rendement de production, déterminant ainsi le positionnement sur le marché et la compétitivité des fabricants de câbles. Depuis 20 ans, GEMWELL se consacre à la recherche et à l'innovation des machines d'emballage. Grâce à des améliorations et des mises à niveau continues, la machine à rubaner de type actif GEMWELL Servo Spit pour fil de signal à paire parallèle est devenue un meilleur choix pour le processus d'emballage de nombreuses entreprises leaders dans le domaine des câbles de transmission de signal à grande vitesse. La configuration suivante concerne une configuration standard avec trois têtes d'enregistrement, les utilisateurs peuvent augmenter ou diminuer le nombre de têtes d'enregistrement en fonction de différents processus. Les spécifications et les types de tension, de déroulement et de cabestan peuvent également être personnalisés en fonction des spécifications de diamètre.

Enquête +
PRÉV：Machine à rubaner de type actif Servo Spit pour fil ultra-fin
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

● Support de retrait de fil d'alimentation Ø500 2 unités
● Support de paiement en fil de cuivre de puissance Ø300 2 unités

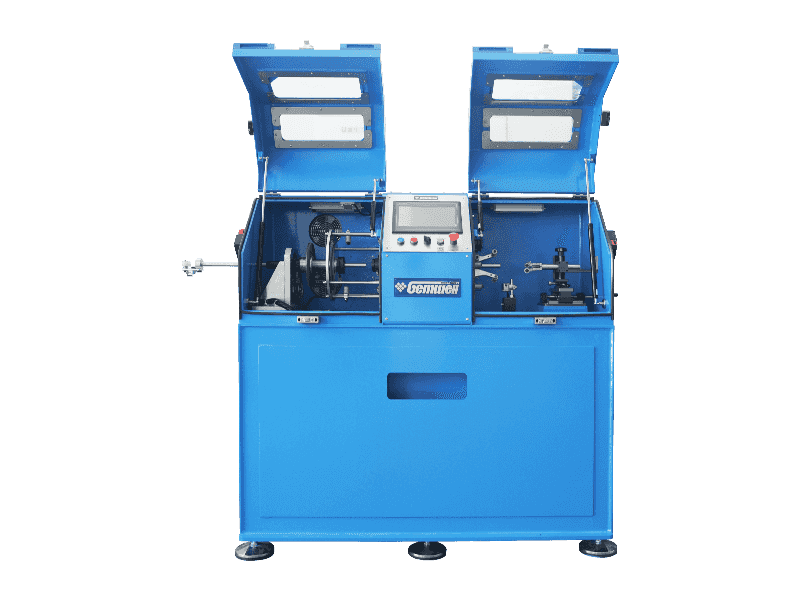

● Machine d'emballage active de type broche, tête d'enregistrement 1 1 unité
● Machine d'emballage longitudinale 1 unité
● Machine d'emballage active de type broche, tête d'enregistrement 2 1 unité
● Machine d'emballage active de type broche, tête d'enregistrement 3 1 unité
● Four télescopique 1 unité
● Tube de refroidissement forcé pneumatique    1 unité
● Cabestan à courroie type roue motrice Ø400 1 unité
● Machine d'enroulement à arbre motorisé Ø500 1 unité
● Jauge de diamètre 1 unité
● Imprimante jet d'encre 1 unité
● Système de contrôle 1 unité


SPÉCIFICATIONS TECHNIQUES

Type de structure Machine d'emballage à tension constante de type cabestan à rouleau de pression à double roue/machine d'emballage active (brevet n° CN114649118A)
Type de fil approprié Principalement utilisé pour les paires parallèles à grande vitesse MINI-SAS, QSFP de lignes de transmission de signaux, également pour les lignes de données, les lignes de contrôle, les câbles spéciaux et autres emballages de fils.
Matériaux applicables AL, MYLAR, FEUILLE DE CUIVRE, PTFE, etc.
Diamètre de fil applicable Plage optimale : Ø0,2-1,5 mm
Spécification du produit Plage optimale : Ø0,25*0,50-1,6*3,0 mm
Vitesse maximale MAX3500RPM (sans charge), la vitesse de démarrage réelle est définie en fonction des exigences du fil
Plage de vitesse du fil 1-25 m/min, la plage de vitesse est différente selon le type de fil.
Diamètre extérieur de la bobine de ruban Plage optimale : Ø180*100
Largeur du ruban 1,5-15 mm
Diamètre intérieur de la bobine de ruban 30/50,8/76 universel
Emplacement d'emballage 2-30 mm, réglage du programme
Plage de tension 1N-30N/100g-3000g
Puissance du moteur principal Moteur de mouvement servo 4,4 kW
Puissance d'enregistrement Moteur servo 0,2KW
Tension du ruban d'emballage Servomoteur 1,8 kW
Pouvoir d'absorption Moteur à engrenages servo 0,4 kW
Pouvoir de remboursement Moteur à engrenages 0,4 kW
Pouvoir d'absorption Moteur servo 0,4KW
Puissance de déplacement du bobinage Contrôleur de mouvement servo 0,4 kW
Longueur du ruban 1 bobine 3 bobines, sans couper le fil lors du changement de bobine
Inspection des bandes Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée.
Moule d'emballage de ruban adhésif Le moule intérieur du ruban est fixé sur le conduit central, le moule extérieur de la roue guide-fil est fixé sur le tube de stockage du ruban. Les deux moules sont extensibles et mobiles.
Précision d'emballage du ruban Tolérance de pas : ± 1 %, tolérance de tension : ± 1 %.
Taux de chevauchement 0-80%, réglage du programme
Gestion des formules La production numérique, la tension, le diamètre extérieur, le pas, le S/Z, la distance entre les rangées, la pression atmosphérique et d'autres données peuvent être stockées dans l'API.
Réglage de la tension Les éléments de tension du ruban d'emballage/du paiement/de la prise/de l'emballage sont des servomoteurs, le processus SOP est stocké dans le PLC.

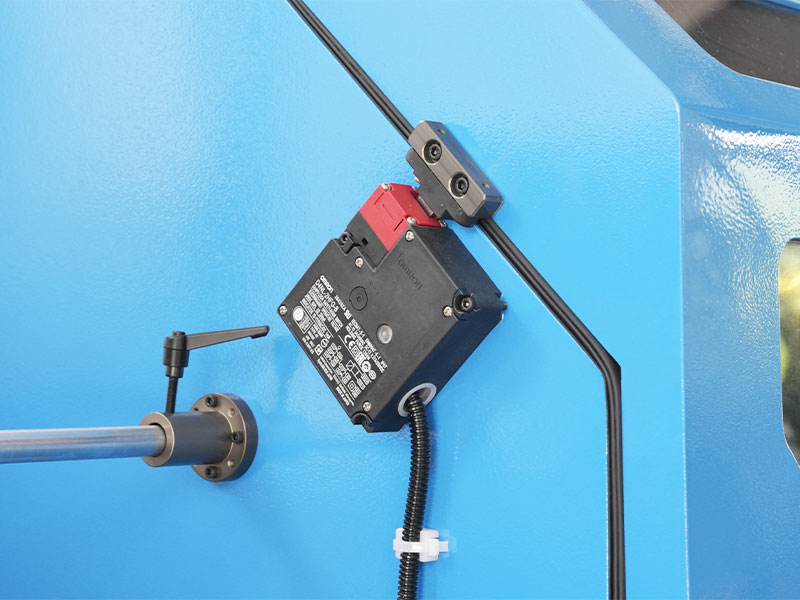

Protection de sécurité Conforme aux normes CE, avec détection et prédiction automatiques de température/vibration/bruit/pression.




CARACTÉRISTIQUES DU PRODUIT

● Haute productivité : Le corps rotatif est équilibré statiquement et dynamiquement pour les tests et les corrections. Lors du fonctionnement, la machine émet une petite vibration et une voix basse. La broche ne génère pas de chaleur pendant un fonctionnement continu à grande vitesse à long terme. Il a une efficacité de production et une rentabilité élevées.

● Tension stable : Un rouleau cabestan à double roue est utilisé pour retirer la bande de la bobine à une vitesse uniforme afin d'éliminer les changements de tension provoqués par les changements du diamètre extérieur du bac à ruban. La tension d'enroulement est obtenue en contrôlant le diamètre extérieur du câble fini, c'est-à-dire que plus la tension est élevée, plus le diamètre extérieur est petit ; plus la tension est faible, plus le diamètre extérieur est grand. Après le rouleau cabestan à double roue, le ruban ne passe que par deux rouleaux de dorage très proches de l'axe central de rotation pour être enroulé directement sur le fil. Ainsi, divers facteurs d'influence tels que la force centrifuge et la résistance au vent peuvent être éliminés, ce qui permet d'obtenir une tension stable.

● Pas précis : En prenant le cabestan principal comme référence de mouvement, le cabestan principal et chaque cadre rotatif adoptent un servo-contrôleur de mouvement pour un contrôle précis du mouvement de verrouillage afin qu'un pas d'emballage précis puisse être obtenu à n'importe quelle vitesse.

● Économie de main d'œuvre : Un dispositif de serrage est installé à l'extrémité d'entrée du fil de chaque tête d'emballage. La force de serrage peut être ajustée sans endommager le fil ; le fil peut être retiré dans le sens inverse ; Gestion du mode de configuration, récupération en un clic de la formule SOP, préparation au démarrage en un clic et démarrage en un clic ; Arrêtez et éteignez lorsque la bande est cassée/terminée/mesurée, contrôle intelligent, économisant de la main d'œuvre.

● Faible taux d'échec : pas d'anneau collecteur, pas de balai de charbon, sauf pour le remplacement régulier des pièces d'usure - le rouleau de guidage du ruban, faible taux de défaillance.

● Entretien facile : Utilisation du contrôle de bus Profinet, transmission rapide du signal, faible interférence, câble de détection de défauts à distance. Le dépannage et la maintenance sont disponibles quel que soit la situation de la machine dans n'importe quel pays du monde, tant qu'il existe un réseau de communication, des services de maintenance à distance rapides peuvent être fournis.
