Machine de torsion simple en porte-à-faux de type à enrouleur différentiel de vitesse (sans poulie de cabestan) Manufacturers

Retourner la liste
Machine de torsion simple en porte-à-faux

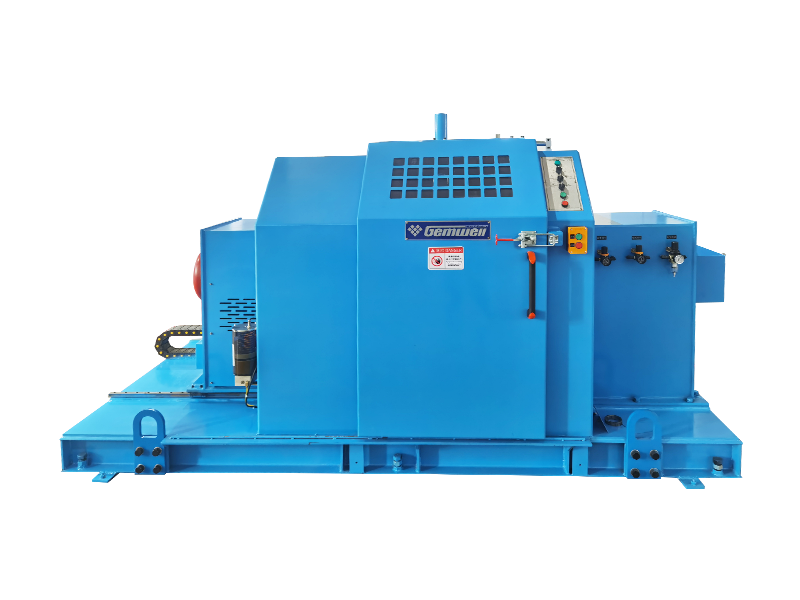

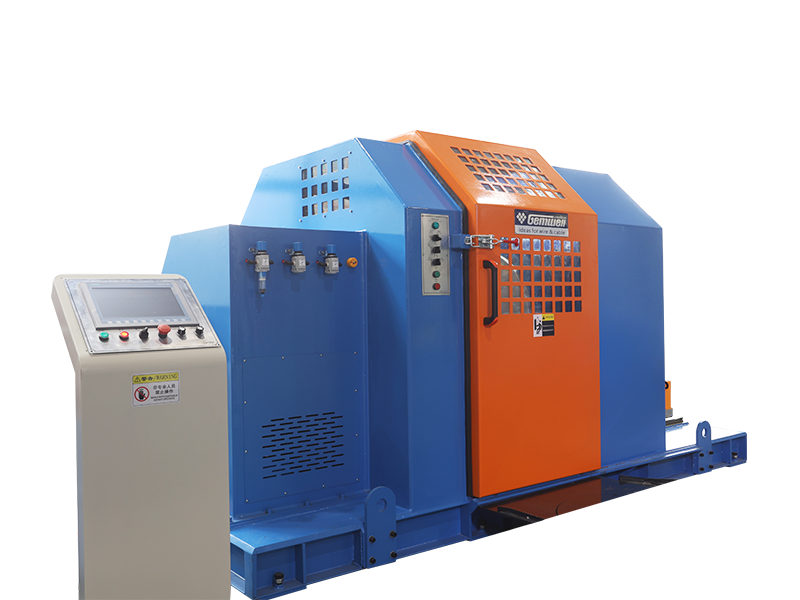

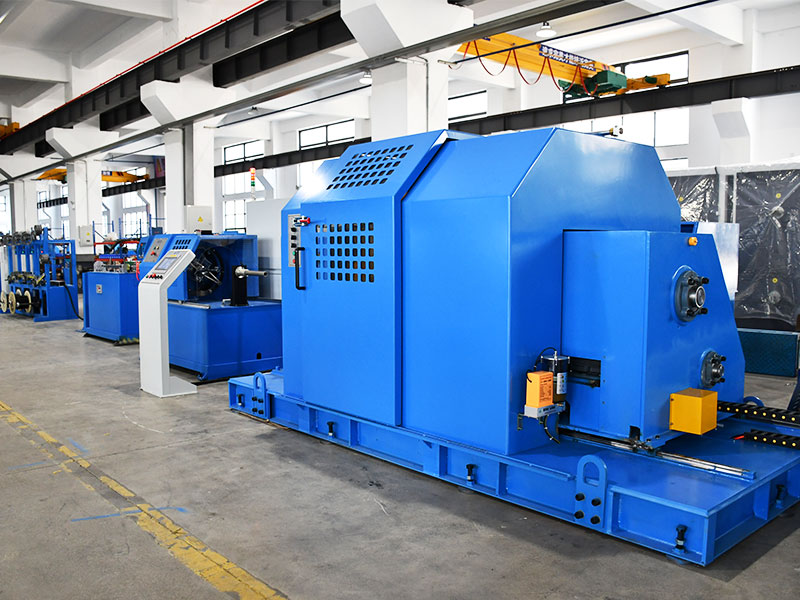

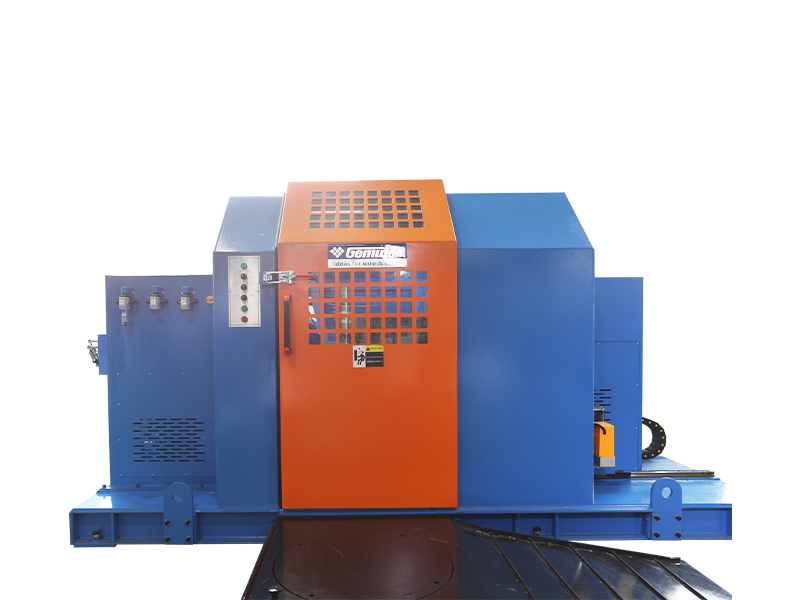

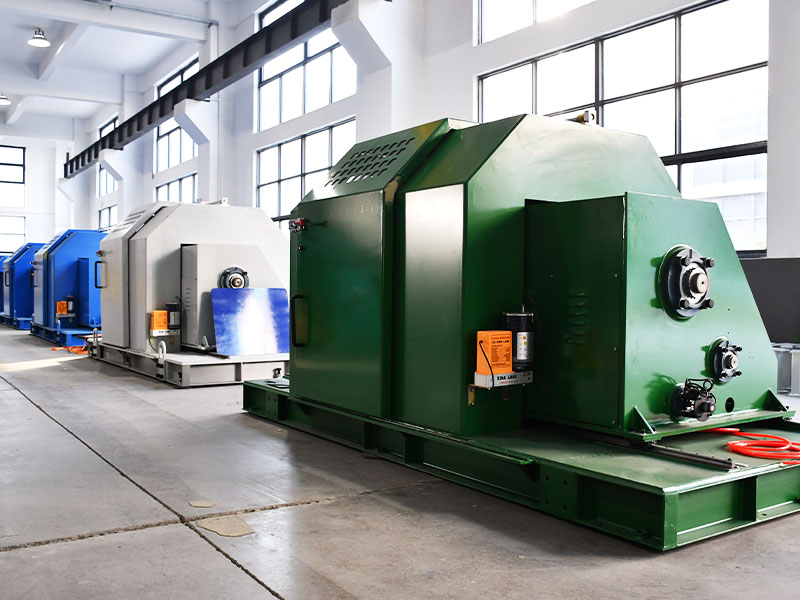

Machine de torsion simple en porte-à-faux de type à enrouleur différentiel de vitesse (sans poulie de cabestan)

La machine de torsion simple en porte-à-faux de type enrouleur à différentiel de vitesse (sans poulie de cabestan) est dotée d'un pivot de transmission mécanique entre le porte-à-faux de toronnage et l'enrouleur via un arbre de transmission et un différentiel. Le moteur en porte-à-faux de toronnage entraîne le porte-à-faux de toronnage et le différentiel à tourner de manière synchrone à une vitesse constante, transmettant la première vitesse constante au différentiel ; le moteur à l'extrémité de réception transmet la deuxième vitesse variable au différentiel à une vitesse variable. La première vitesse constante et la deuxième vitesse variable sont synthétisées en une troisième vitesse variable pour entraîner la broche réceptrice à tourner et à saisir le fil. Une différence de vitesse de rotation se forme entre la vitesse de rotation constante du porte-à-faux de toronnage et la vitesse de rotation variable de la broche réceptrice. Le rapport de différence de vitesse de rotation dépend du réglage du pas de toronnage. Les fils torsadés sont enroulés sur la bobine en raison de la différence de vitesse. Au fur et à mesure que les fils s'accumulent sur la bobine, de vide à pleine, le diamètre augmente progressivement. Le système de commande ajuste automatiquement la deuxième vitesse variable du moteur de broche réceptrice, et le différentiel passe automatiquement à la troisième vitesse de rotation variable de la broche réceptrice. C'est ainsi que la production de fils torsadés est maintenue à une vitesse de ligne constante. Cette machine peut être équipée de différents types d'équipements auxiliaires tels que des supports de paiement, des machines à rubaner rotatives centrales et des machines à rubaner longitudinales pour réaliser la torsion de divers fils d'un diamètre extérieur inférieur à 25 mm en câbles. Il présente une efficacité de production élevée, de faibles défauts et des performances élevées.

Enquête +
PRÉV：Machine de torsion simple en porte-à-faux de type intégré léger (cabestan externe et enrouleur actif)
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

● Support de paiement

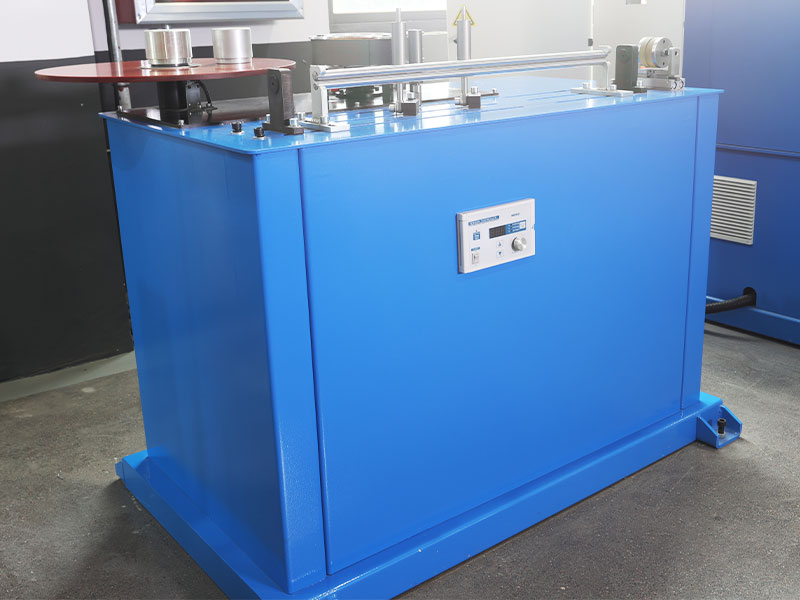

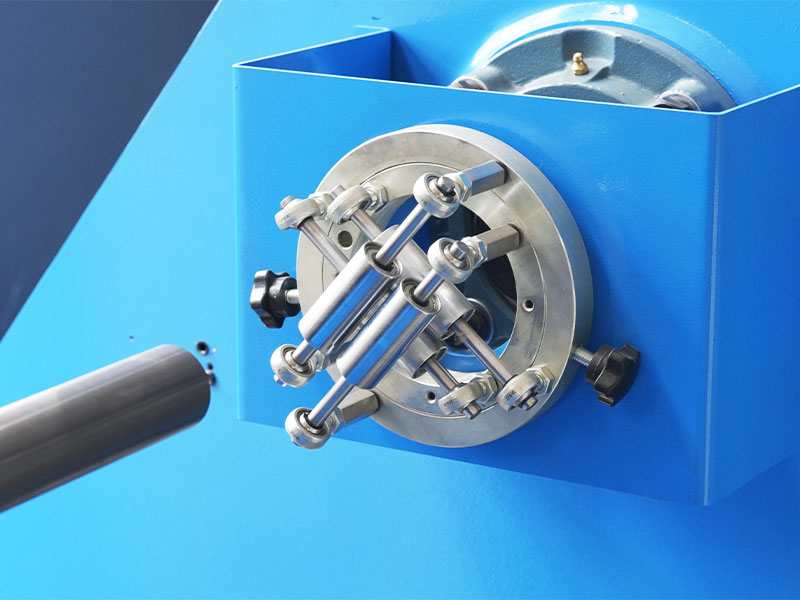

● Concentrateur de fil
● Usinage de bandes longitudinales à tension constante - en option

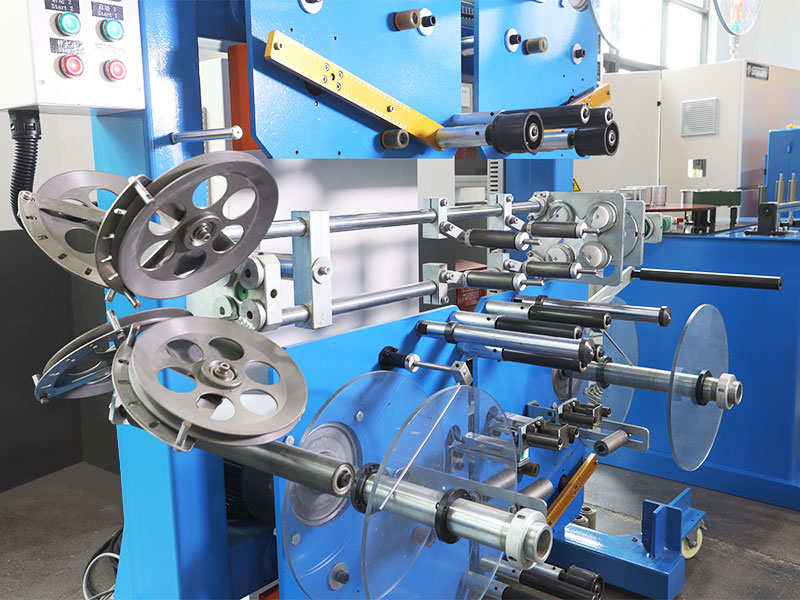

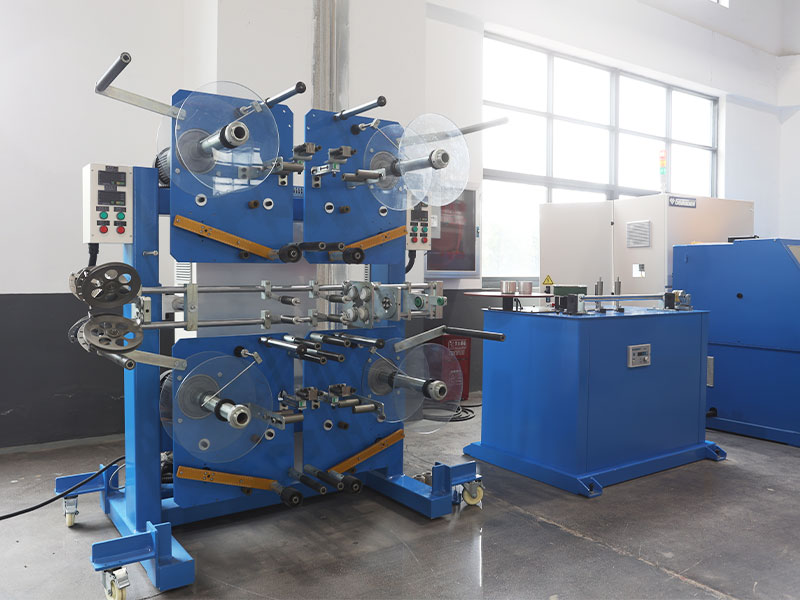

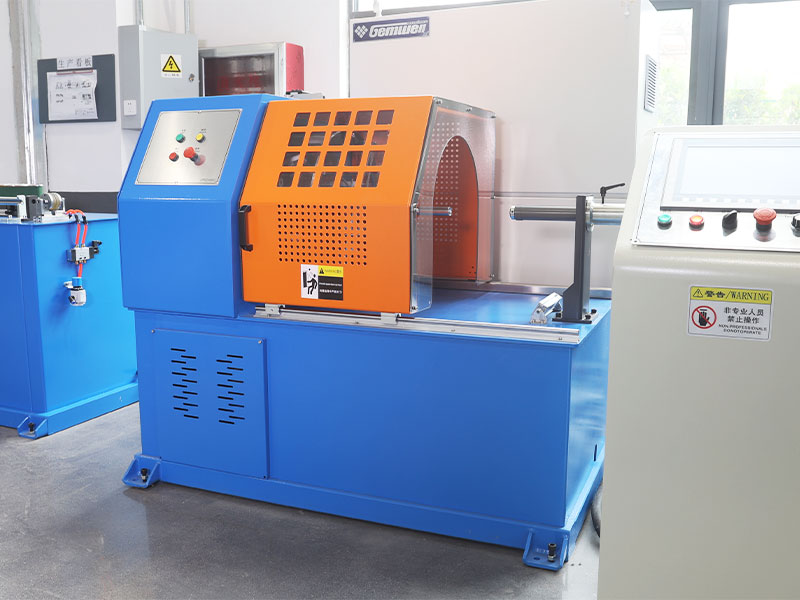

● Machine à rubaner rotative centrale - en option
● Machine de torsion simple en porte-à-faux de type à enrouleur différentiel de vitesse (sans poulie de cabestan)
● Système de contrôle
● Les équipements auxiliaires périphériques peuvent être personnalisés


SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques type 630 type 800 type 1000 type 1250
Type de fil approprié La machine convient à la torsion et au câblage de fils multi-âmes souples, y compris les fils haute fréquence, les câbles de données, les câbles d'ordinateur et les cordons d'alimentation.
Spécification du fil central Ø0.8-3.0 Ø1,5-4,0 Ø2.0-6.0 Ø3,5-8,0
Diamètre extérieur du fil toronné Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spécifications de paiement 400-500 400-630 400-630 630-800
Type de paiement Il peut être configuré avec divers supports de paiement électriques ou passifs tels que le type à arbre, le type sans arbre, le type à torsion arrière, etc.
Spécifications de prise en charge 630x475 800x600 1000x750 1250x950
Trou intérieur de la bobine Ø80 Ø80 Ø127 Ø127

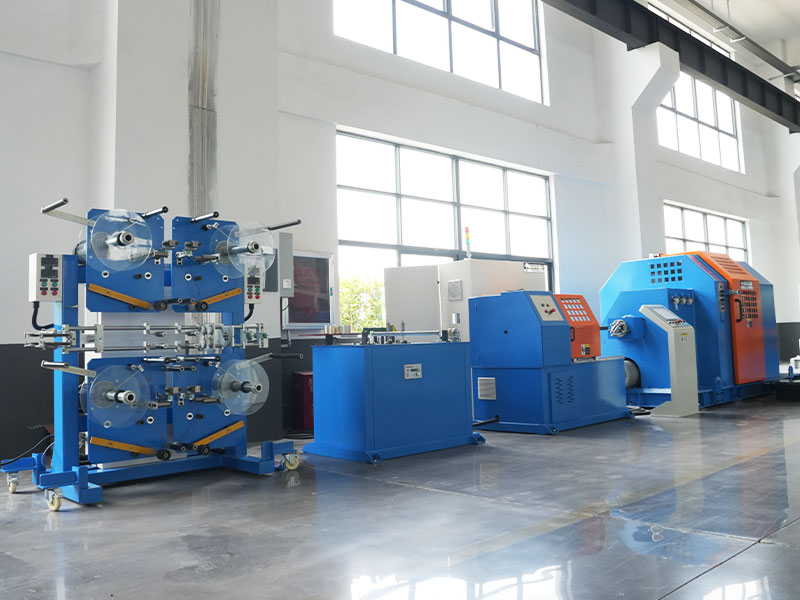

Structure globale de la machine Prenez la ligne centrale du modèle principal à torsion unique comme axe, la ligne de production depuis le paiement jusqu'à la réception est distribuée linéairement dans une structure de type divisé.
Matrice de toronnage Le moule est fixé au trou du moule derrière le concentrateur de fil, avec un diamètre extérieur de moule standard de 25.
Méthode de torsion arrière La configuration standard n'a pas de fonction de torsion arrière, mais un gain de torsion arrière peut être personnalisé pour obtenir une flexibilité et une absence de torsion lors du câblage.
Rapport de torsion arrière La configuration standard n'a pas de rapport de torsion arrière et le produit présente des contraintes internes. Un gain de back-twist peut être personnalisé avec un ratio de back-twist allant de 0 % à 100 %
Direction d'échouage S/Z
Vitesse de rotation de la machine à torsion unique MAX900RPM MAX750RPM MAX600RPM MAX400RPM
Plage de vitesse du fil 20-100 20-100 20-100 20-100
Pas torsadé par fil 20-120 30-180 40-250 50-350
Précision du pas Lors d'un fonctionnement à vitesse constante, la précision du pas est de ± 2,5 mm. Pendant le processus de démarrage/arrêt, la précision du pas est de ±4 mm.
Matériau en porte-à-faux Structure de tube en acier rectangulaire légère et à faible résistance à l'air.
Puissance en porte-à-faux 7,5 kW 11KW 22KW 30KW
Frein moteur principal Frein à disque pneumatique Frein à disque hydraulique

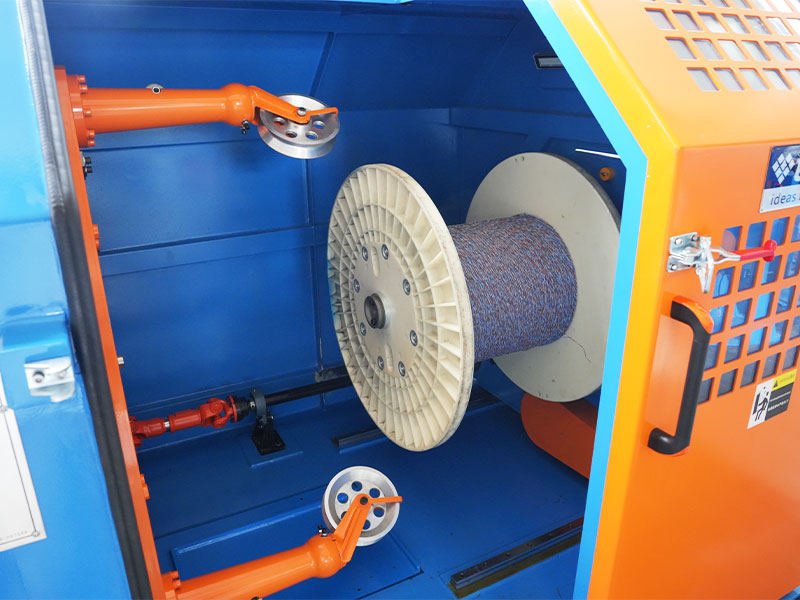

Type de cabestan Il n’y a pas de roue de cabestan rotative à l’intérieur ou à l’extérieur. Au lieu de cela, le fil est extrait dynamiquement du diamètre accumulé sur la bobine réceptrice. L'encodeur détecte la vitesse de ligne de la machine et fournit un contrôle de vitesse PID au moteur d'enroulement.
Diamètre de la roue du cabestan Nonn
Puissance du cabestan Nonn
Levage de la bobine hôte Levage électrique hydraulique de palettes
Méthode de serrage du moulinet Bobine réceptrice de serrage d'écrou conique supérieur
Poids de chargement du moulinet MAX400KG MAX600KG MAX1000KG MAX1500KG
Puissance de l'enrouleur 2,2 kW + différentiel 3,7 kW + différentiel 5,5 kW + différentiel 7,5 kW ＋differential
Disposition de la position du fil récepteur 0,75 kW 2,2 kW
Détection de manque de matière de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.

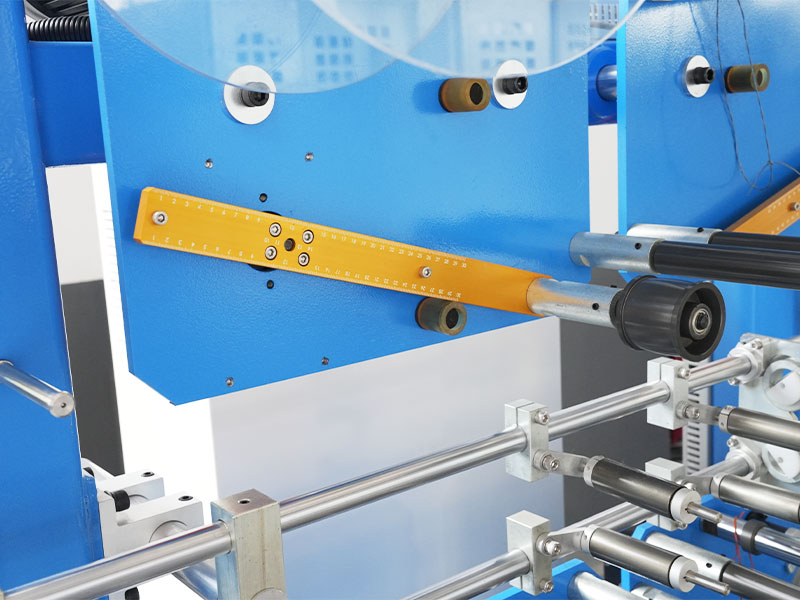

Type de tension de remboursement La norme consiste à ajuster la tension en déplaçant ou en ajoutant/supprimant des blocs de poids, et elle peut également être personnalisée pour ajuster la tension à l'aide d'un servomoteur.
Type de tension de reprise La section de réception n'a pas de mécanisme de réglage de la tension. Au lieu de cela, la tension de l'ensemble de câbles après torsion est obtenue en réglant la tension de chaque bobine de dévidage.
Matériel de ruban adhésif AL, MYLAR, Ruban de coton, Tissu non tissé
Diamètre extérieur de la bobine de ruban Ø350 Ø450
Largeur du ruban 5-30mm 8-40mm
Trou de bobine de ruban adhésif 50.8/76 Universel
Puissance d'enregistrement 2,2 kW 3,7 kW
Vitesse d'enregistrement MAX1800RPM MAX1500RPM
Unités de tension d'enrubannage Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Longueur de stockage de la bande adhésive 400mm, changement de bande sans couper le fil.
Inspection rupture de bande Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée
Taux de chevauchement 0-50%, réglage du programme
Unités de tension pour rubans longitudinaux Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Moule à ruban longitudinal Les tubes d'emballage de couture d'autres types peuvent être personnalisés.
Affichage des tensions La norme est sans affichage de tension. Le capteur de pression numérique de type communication, l'alarme de dépassement de tension et l'arrêt automatique peuvent être personnalisés.
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement de la ligne et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Détection d'étincelles Le testeur d'étincelles peut être personnalisé.
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation peut être personnalisée pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse efficace : Le porte-à-faux à simple torsion est soumis à des tests et à un étalonnage d'équilibre statique et dynamique, ce qui entraîne moins de vibrations et un faible bruit. La broche principale fonctionne à grande vitesse en continu sans générer de chaleur, garantissant une vitesse efficace.

● Applications larges: Équipement idéal pour la torsion à grande vitesse de divers fils centraux, choix préféré pour la production en série de bandes de torsion et d'emballage.

● Disposition efficace des fils : Le processus de disposition des fils adopte une structure en forme de boîte, dans laquelle la bobine de fil se déplace d'avant en arrière en ligne droite avec la boîte de réception du fil, garantissant ainsi une disposition des fils bien organisée.

● Intelligent: Gestion des recettes, permettant la récupération en un clic des recettes SOP, la préparation au démarrage en un clic et l'activation en un clic ; Un retour dynamique sur le pas de torsion et le retour de couple est fourni, une détection de défauts, une détection de rupture de câble, un compteur à l'arrêt et un contrôle intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
