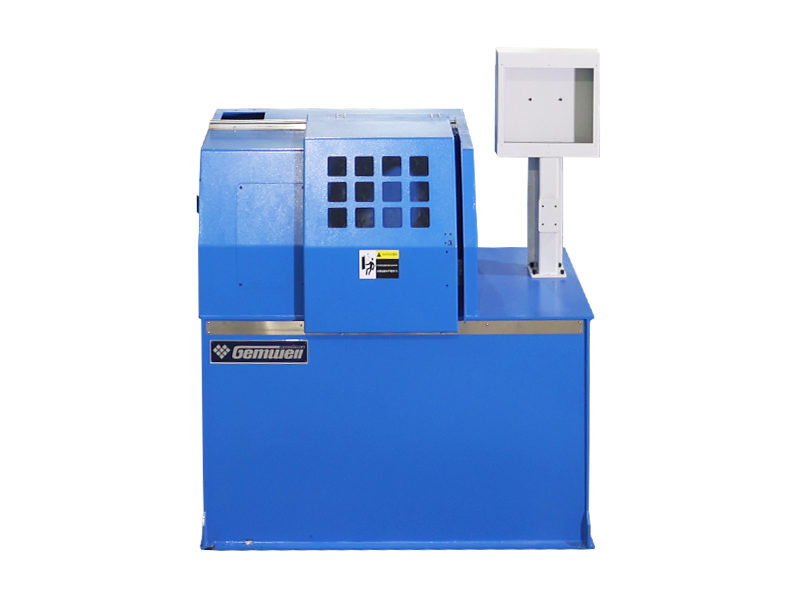

Machine à ruban de type actif à trois servos pour fil de signal à paire parallèle

L'emballage rotatif central est une procédure clé dans le processus de production de fils pour les fils de transmission de données de connecteur de port Ethernet. Le matériau d'emballage est enroulé autour de deux fils centraux isolés et d'un fil de terre dans une structure parallèle sur une machine à ruban fonctionnant à grande vitesse. La stabilité du processus d'emballage influence les qualifications de test de l'impédance, de l'atténuation, de la perte de retour d'écho, de la diaphonie et d'autres indicateurs du fil de jeu de barres fini. Les machines d'emballage offrant d'excellentes performances peuvent non seulement produire des fils de transmission à grande vitesse avec des niveaux de fréquence plus élevés, mais également atteindre des rendements de production plus élevés, déterminant ainsi le niveau de positionnement sur le marché et la compétitivité des fabricants de fils sur le marché. GEMWELL se concentre sur la recherche technique, le développement et l'innovation des machines d'emballage depuis sa création il y a 20 ans. Après une amélioration et une mise à niveau continues, la machine à rubaner de type actif à trois servos GEMWELL pour fil de signal à paire parallèle est désormais devenue le choix idéal de nombreuses entreprises réputées dans le domaine de la fabrication de fils de transmission de signal à grande vitesse. Les spécifications de la machine peuvent être personnalisées. La configuration suivante est une configuration conventionnelle de trois têtes d'emballage. Les utilisateurs peuvent augmenter le nombre de têtes d'enroulement selon différentes spécifications de fabrication de câbles. En fonction de la variété des diamètres de fil, les spécifications et les types de machines d'enroulement, de déroulement et de cabestan peuvent également être personnalisés et modifiés.

Enquête +
PRÉV：Machine à ruban de type actif à trois servos pour câble stable en phase
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

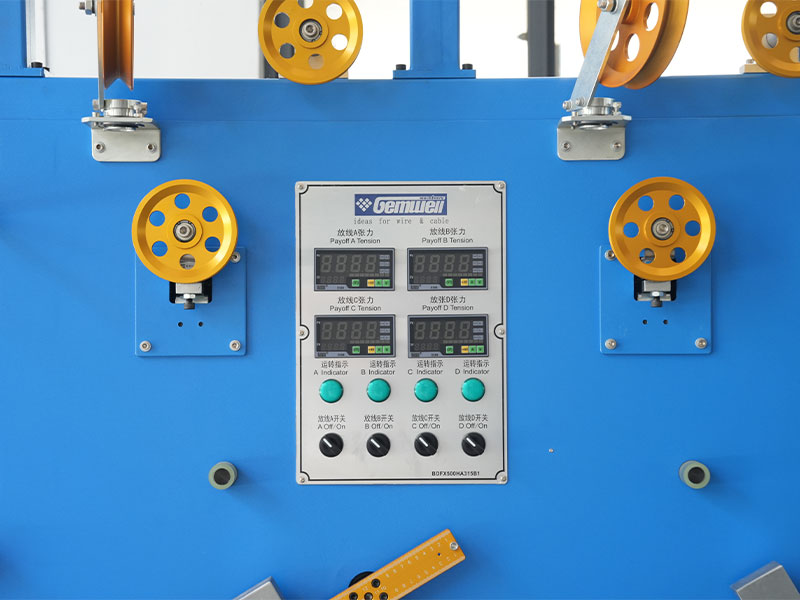

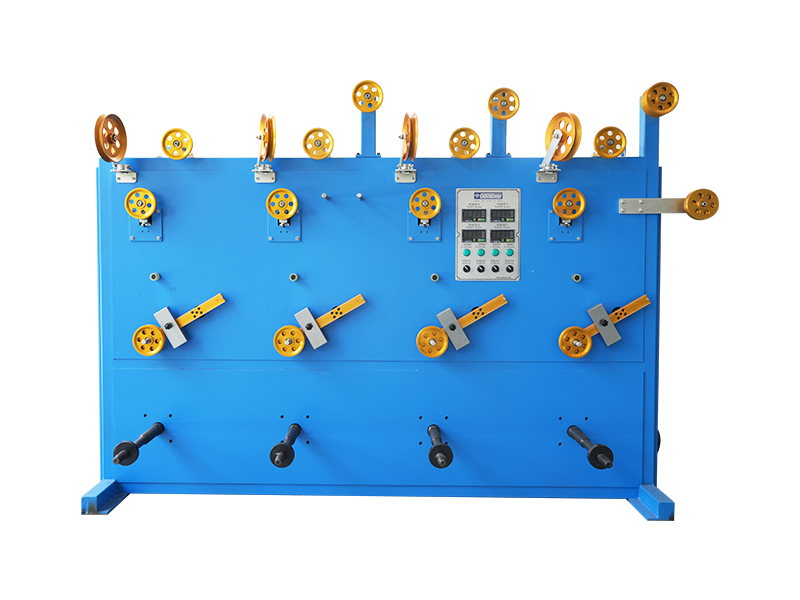

● Support de retrait de fil d'alimentation Ø500 2 unités

● Support de paiement en fil de cuivre de puissance Ø300 2 unités

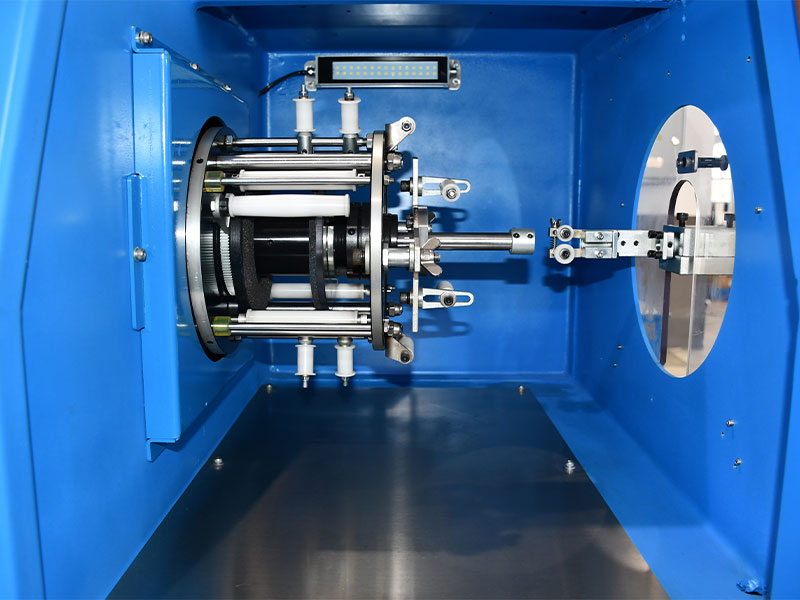

● Tête d'enrubannage pour machine d'emballage électrique à trois servos 1 1 unité

● Machine d'emballage motorisée 1 unité

● Tête d'enrubannage pour machine d'emballage électrique à trois servos 2 1 unité

● Tête d'enrubannage pour machine d'emballage électrique à trois servos 3 1 unité

● Four télescopique 1 unité

● Tube de refroidissement forcé pneumatique 1 unité

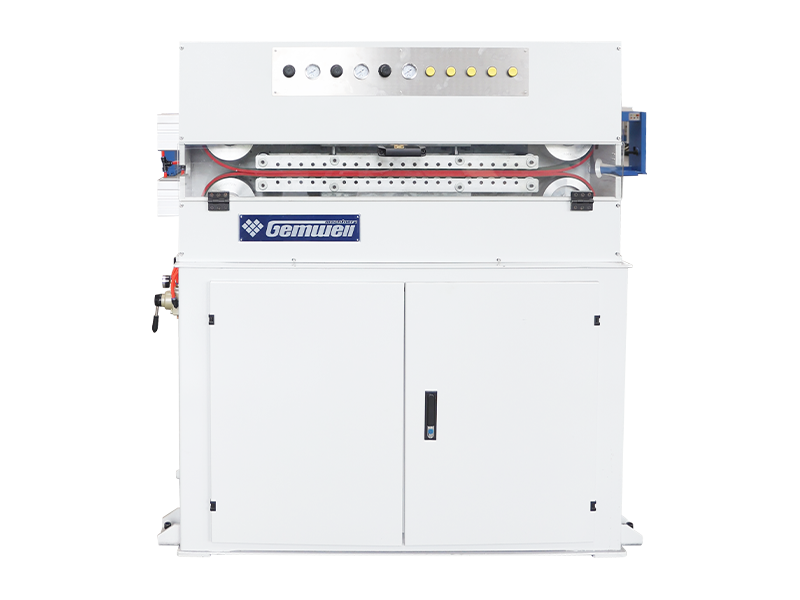

● Cabestan à courroie type roue Ø400 1 unité

● Releveurs de rangées d'arbres motorisés Ø500 1 unité

● Jauge de diamètre 1 unité

● Imprimante jet d'encre 1 unité

● Système de contrôle 1 unité


SPÉCIFICATIONS TECHNIQUES

Type de structure Machine d'emballage à tension constante de type actif à trois servomoteurs/machine d'emballage électrique (brevet n° 202122403949.4A)
Type de fil approprié Principalement utilisé pour les paires parallèles à grande vitesse MINI-SAS, QSFP de lignes de transmission de signaux, également pour les lignes de données, les lignes de contrôle, les câbles spéciaux et autres emballages de fils.
Matériaux applicables AL, MYLAR, FEUILLE DE CUIVRE, PTFE, etc.
Diamètre de fil applicable Plage optimale : Ø0,4-1,5 mm
Spécification du produit Plage optimale : Ø0,5*1,0-1,6*3,2 mm
Vitesse maximale MAX2500RPM (sans charge), la vitesse de démarrage réelle est définie en fonction des exigences du fil
Plage de vitesse du fil 1-25 m/min, la plage de vitesse est différente selon le type de fil.
Diamètre extérieur de la bobine de ruban Plage optimale : O.D. Ø180*Hauteur 100
Largeur du ruban 1,5-15 mm
Diamètre intérieur de la bobine de ruban 30/50,8/76 universel
Emplacement d'emballage 3-30 mm, réglage du programme
Plage de tension 1N-30N/100g-3000g
Puissance du moteur principal Moteur de mouvement servo 3KW
Puissance d'enregistrement Servomoteur 1,8 kW
Tension du ruban d'emballage Moteur servo 1,3KW
Pouvoir d'absorption Moteur à engrenages servo 0,4 kW
Pouvoir de remboursement Moteur à engrenages 0,4 kW
Pouvoir d'absorption Enroulement en mode couple du servomoteur 0,8 kW, danseur sans tension
Puissance de déplacement du bobinage Contrôleur de mouvement servo 0,4 kW
Longueur du ruban 1 bobine 3 bobines, sans couper le fil lors du changement de bobine
Inspection des bandes Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée.
Moule d'emballage de ruban adhésif Le moule intérieur du ruban est fixé sur le conduit central, le moule extérieur de la roue guide-fil est fixé sur le tube de stockage du ruban. Les deux moules sont extensibles et mobiles.
Précision d'emballage du ruban Tolérance de pas : ± 1 %, tolérance de tension : ± 1 %.
Taux de chevauchement 0-80%, réglage du programme
Gestion des formules La production numérique, la tension, le diamètre extérieur, le pas, le S/Z, la distance entre les rangées, la pression atmosphérique et d'autres données peuvent être stockées dans l'API.
Réglage de la tension Les éléments de tension du ruban d'emballage/du paiement/de la prise/de l'emballage sont des servomoteurs, le processus SOP est stocké dans le PLC.
Protection de sécurité Conforme aux normes CE, avec détection et prédiction automatiques de température/vibration/bruit/pression.




CARACTÉRISTIQUES DU PRODUIT

● Haute productivité : Le corps rotatif est équilibré statiquement et dynamiquement pour les tests et les corrections. Lors du fonctionnement, la machine émet une petite vibration et une voix basse. La broche ne génère pas de chaleur pendant un fonctionnement continu à grande vitesse à long terme. Il a une efficacité de production et une rentabilité élevées.

● Tension stable : Trois servomoteurs fournissent respectivement la puissance nécessaire pour contrôler avec précision le mouvement du cadre rotatif, du plateau de matériau de bande et du danseur de tension.

Divers facteurs d'influence tels que les modifications du diamètre de la bobine de matériau ou du tampon et la résistance au vent sont éliminés, ce qui permet d'obtenir une tension stable.

● Pas précis : En prenant le cabestan principal comme référence de mouvement, le cabestan principal et chaque cadre rotatif adoptent un servo-contrôleur de mouvement pour un contrôle précis du mouvement de verrouillage afin qu'un pas d'emballage précis puisse être obtenu à n'importe quelle vitesse.

● Économie de main d'œuvre : Un dispositif de serrage est installé à l'extrémité d'entrée du fil de chaque tête d'emballage. La force de serrage peut être ajustée sans endommager le fil ; le fil peut être retiré dans le sens inverse ; Gestion du mode de configuration, récupération en un clic de la formule SOP, préparation au démarrage en un clic et démarrage en un clic ; Arrêtez et éteignez lorsque la bande est cassée/terminée/mesurée, contrôle intelligent, économisant de la main d'œuvre.

● Faible taux d'échec : pas d'anneau collecteur, pas de balai de charbon, sauf pour le remplacement régulier des pièces d'usure du rouleau de guidage du ruban, faible taux de défaillance.

● Entretien facile : Utilisation du contrôle de bus Profinet, transmission rapide du signal, faible interférence, câble de détection de défauts à distance. Le dépannage et la maintenance sont disponibles, que la machine se trouve dans n'importe quel pays du monde, tant qu'il existe un réseau de communication, des services de maintenance à distance rapides peuvent être fournis.

Related Products
  • 0

    Temps d'établissement

  • 0

    Superficie du bâtiment (m²)

  • 0

    Nombre d'employés

  • 0+

    Propriété intellectuelle

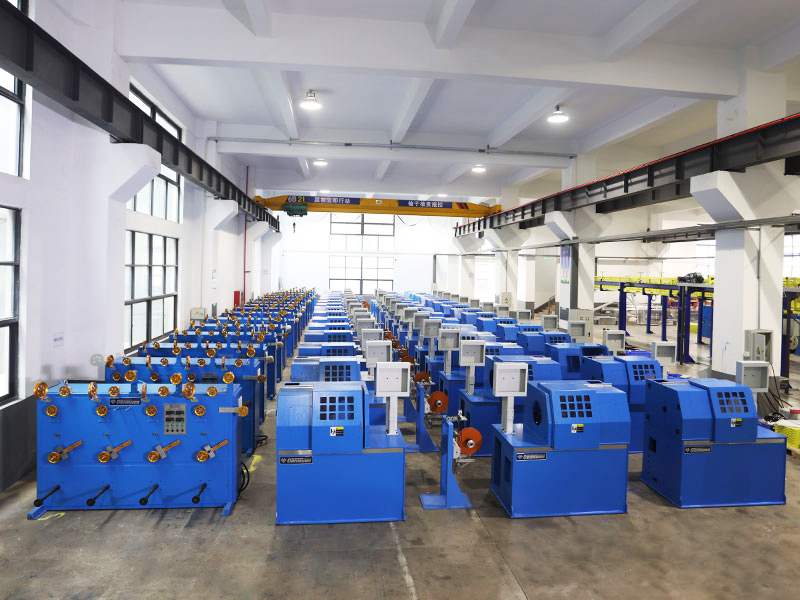

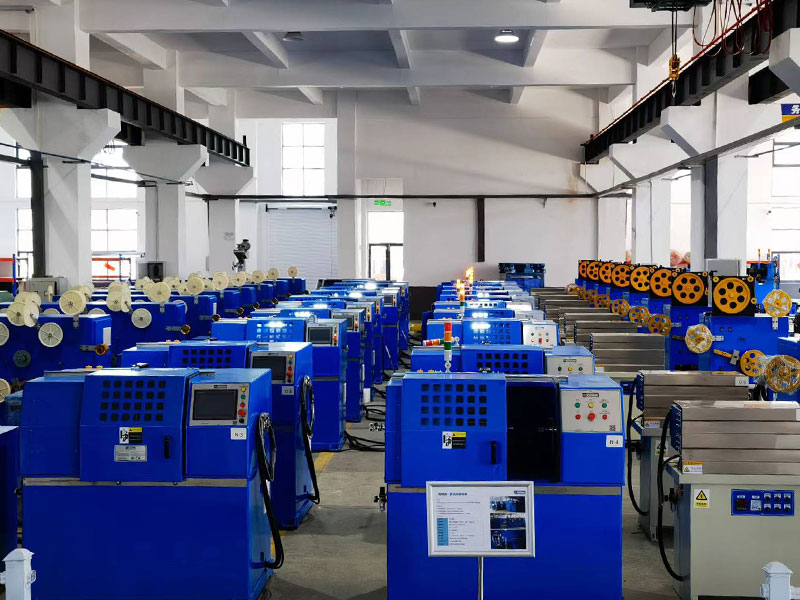

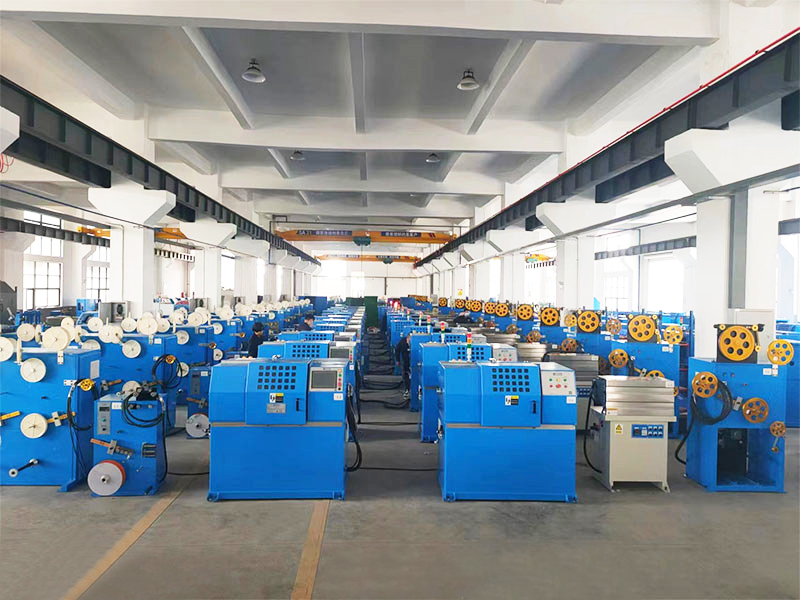

A Mature Factory You Can Count On
