Machine de torsion simple en porte-à-faux de type fendu robuste (cabestan externe et prise de couple)

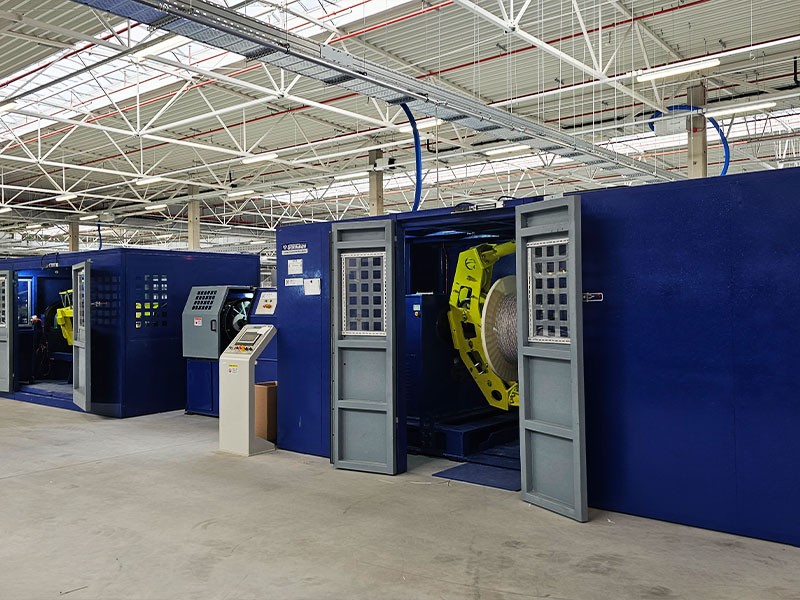

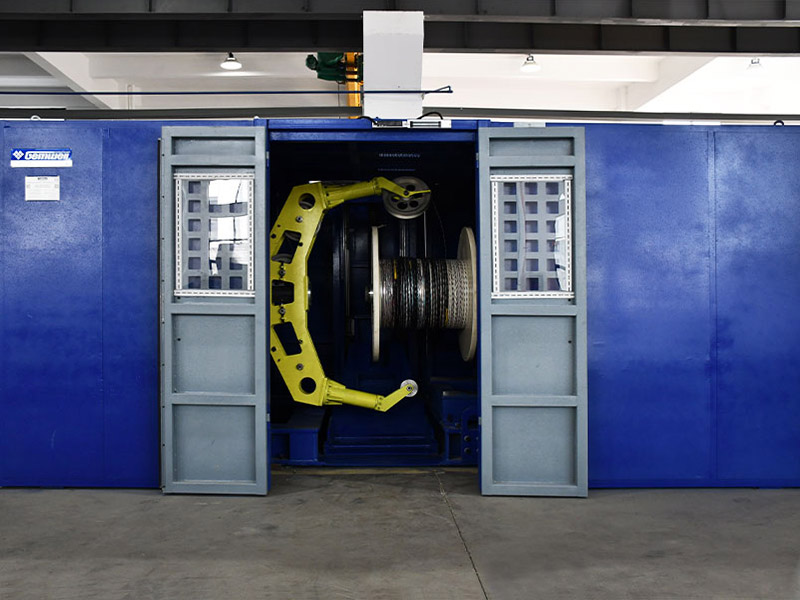

Le porte-à-faux de toronnage est séparé du cabestan externe de la machine de torsion simple en porte-à-faux de type fendu robuste (cabestan externe et prise de couple). Les deux pivotent mécaniquement et tournent de manière synchrone. La bobine réceptrice est équipée d'un moteur couple et tourne de manière concentrique avec le porte-à-faux de toronnage. Le moteur en porte-à-faux de toronnage entraîne le porte-à-faux de toronnage et la partie rotative du cabestan externe pour qu'ils tournent de manière synchrone à une vitesse constante ; le moteur d'enroulement entraîne la bobine d'enroulement pour qu'elle tourne et enroule le fil à une vitesse variable. Le cabestan externe est composé d'une roue de cabestan et de plusieurs poulies de tension multi-rainures. Le moteur entraîne la roue du cabestan en rotation, entraînant les fils à avancer et à se tordre à une vitesse linéaire constante. Une différence de vitesse se forme en raison de la vitesse constante du porte-à-faux et de la vitesse variable de la broche réceptrice. Le rapport de différence de vitesse de rotation dépend du réglage du pas de toronnage. Les fils torsadés sont enroulés sur la bobine par la puissance du moteur récepteur en raison de la différence de vitesse. Au fur et à mesure que les fils s'accumulent sur la bobine, de vide à plein, le diamètre augmente progressivement. Le système de contrôle ajuste automatiquement la vitesse variable du moteur d'enroulement et le différentiel automatiquement transversalement à la troisième vitesse de rotation variable de la broche d'enroulement. C'est ainsi que la production de fils torsadés est maintenue à une vitesse de ligne constante. Cette machine peut être équipée de différents types d'équipements auxiliaires tels que des supports de paiement, des machines d'emballage rotatives centrales et des machines d'emballage longitudinales pour réaliser la torsion de divers fils d'un diamètre extérieur compris entre 10 et 30 mm. Il a une efficacité de production élevée, de faibles défauts et les produits métalliques finis ont d'excellents indicateurs de performance. Ce type convient aux fils de toronnage qui nécessitent des qualifications de performances plus élevées.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：Machine de torsion simple en porte-à-faux de type intégré léger (cabestan externe et enrouleur actif)
Product Details

COMPOSANTS

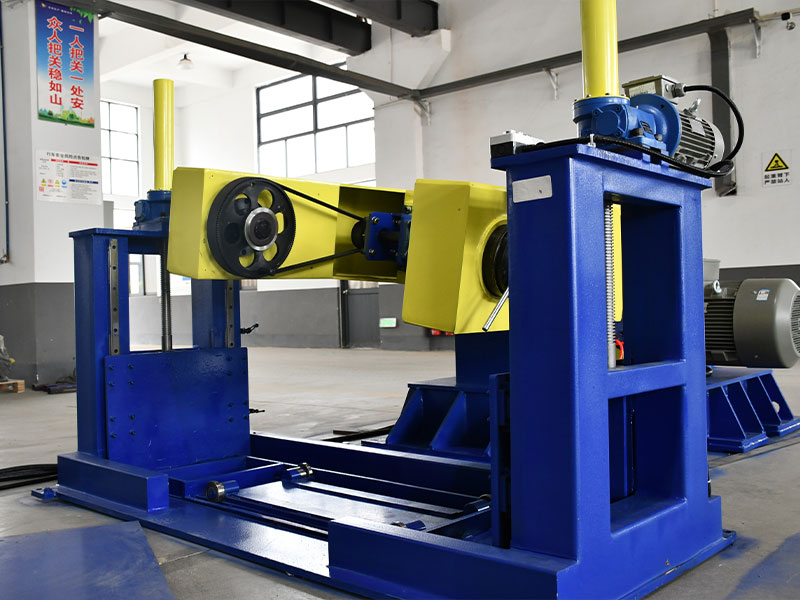

● Support de paiement

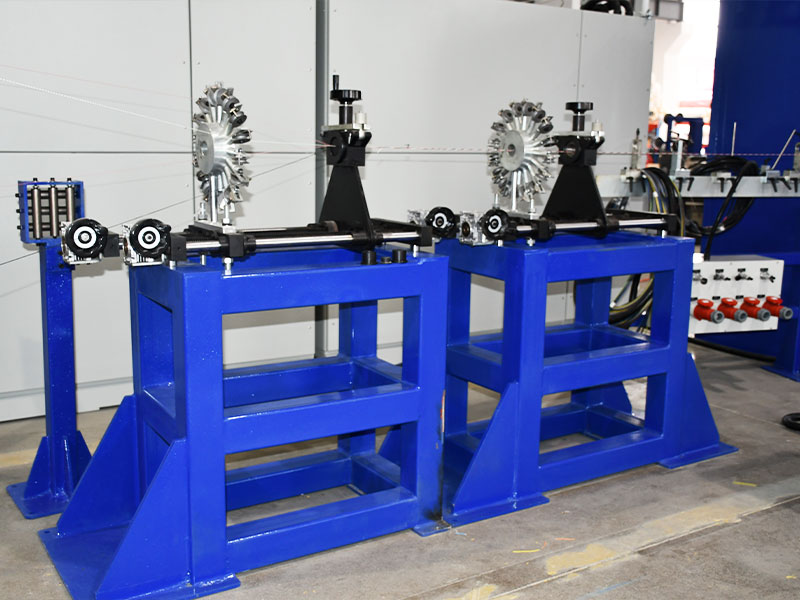

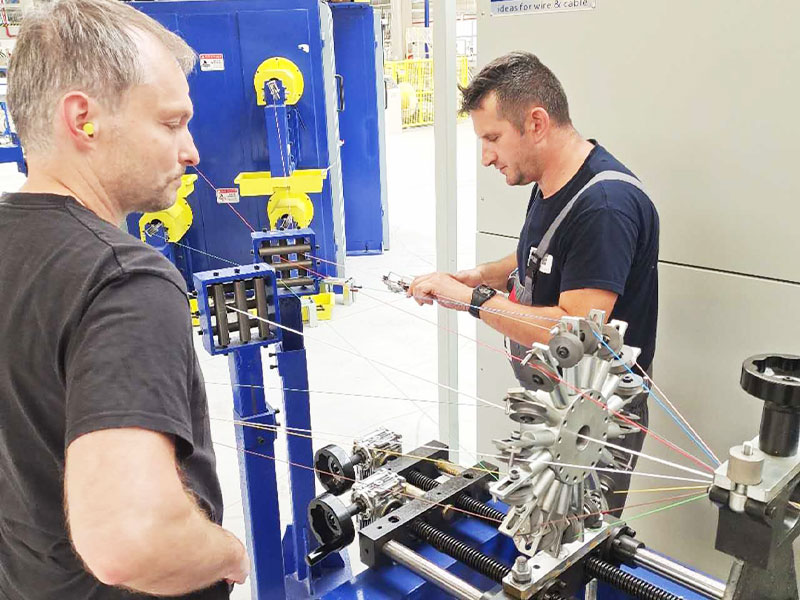

● Concentrateur de fil
● Usinage de bandes longitudinales à tension constante - en option
● Cabestan rotatif multi-rainures à deux roues
● Machine à rubaner rotative centrale - en option

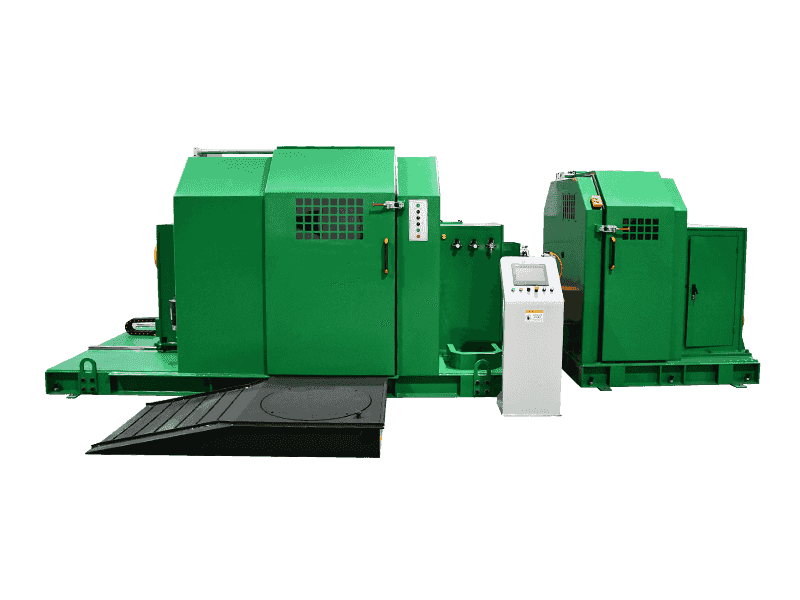

● Machine de torsion simple en porte-à-faux de type fendu robuste (cabestan externe et prise de couple)

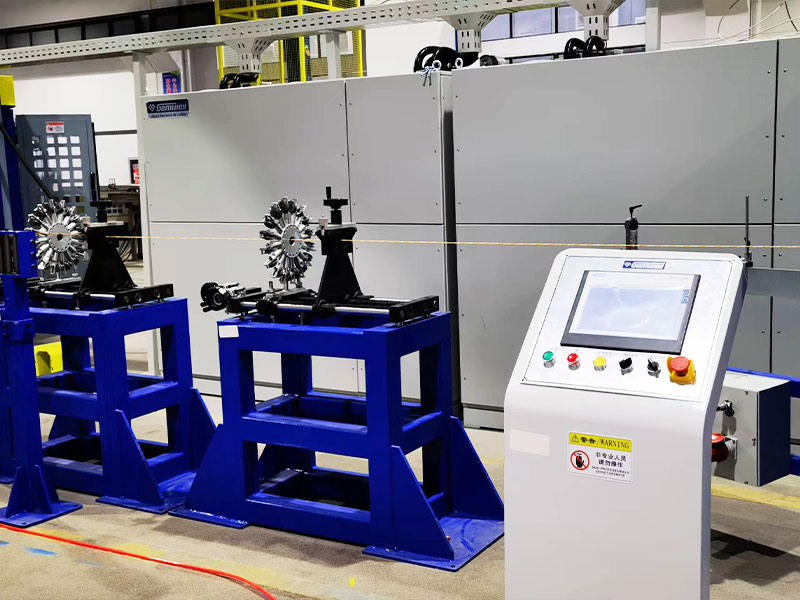

● Système de contrôle
● Les équipements auxiliaires périphériques peuvent être personnalisés


SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques type 630 type 800 type 1000 type 1250
Type de fil approprié Il convient pour faire glisser le câble de chaîne, le câble de commande, le câble d'alimentation, le câble de données, le cordon d'alimentation et d'autres fils multi-âmes souples dans un câblage de grande taille.
Spécification du fil central Ø0.8-3.0 Ø1,5-4,0 Ø2.0-6.0 Ø3,5-8,0
Diamètre extérieur du fil toronné Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spécifications de paiement 400-500 400-630 400-630 630-1000
Type de paiement Il peut être configuré avec divers supports de paiement électriques ou passifs tels que le type à arbre, le type sans arbre, le type à torsion arrière, etc.
Spécifications de prise en charge 630x475 800x600 1000x750 1250x950
Trou intérieur de la bobine Ø80 Ø127
Structure globale de la machine Prenez la ligne centrale du modèle principal à torsion unique comme axe, la ligne de production depuis le paiement jusqu'à la réception est distribuée linéairement dans une structure de type divisé.
Matrice de toronnage Le moule est fixé au trou du moule derrière le concentrateur de fil, avec un diamètre extérieur de moule standard de 25.
Méthode de torsion arrière La configuration standard comprend une machine de gainage de torsion arrière à commande électrique ou passive, qui peut réaliser un gain de torsion arrière et une formation de câble flexible. D'autres types de supports de paiement peuvent également être personnalisés.
Rapport de torsion arrière 0-120%
Direction d'échouage S/Z
Vitesse de rotation de la machine à torsion unique MAX600RPM MAX500RPM MAX400RPM MAX320RPM
Plage de vitesse du fil 20-80 20-80 20-80 20-80
Pas torsadé par fil 20-120 30-180 40-250 50-350
Précision du pas Lors d'un fonctionnement à vitesse constante, la précision du pas est de ± 1,5 mm. Pendant le processus de démarrage/arrêt, la précision du pas est de ± 3 mm.

Matériau en porte-à-faux Structure de tube en acier rectangulaire légère et à faible résistance à l'air.
Puissance en porte-à-faux 18,5 kW 30KW 45KW 55KW
Frein moteur principal Frein à disque pneumatique Frein à disque hydraulique

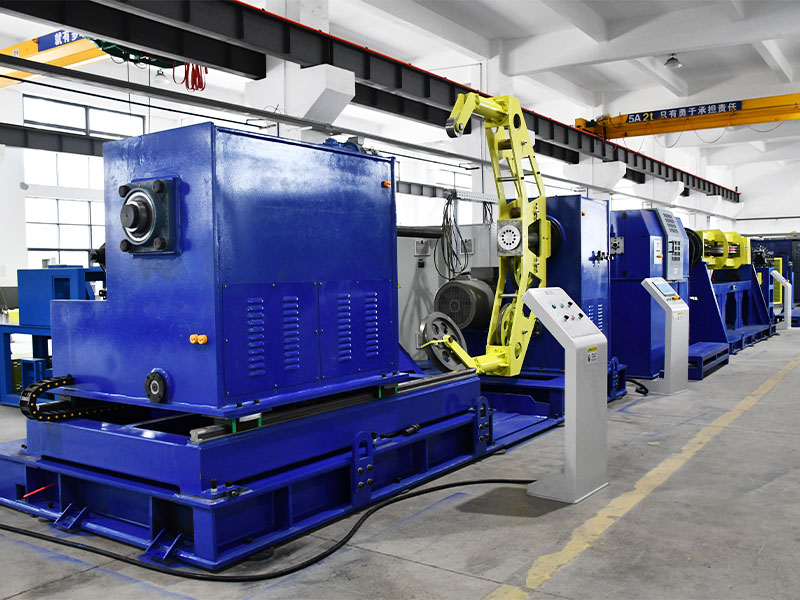

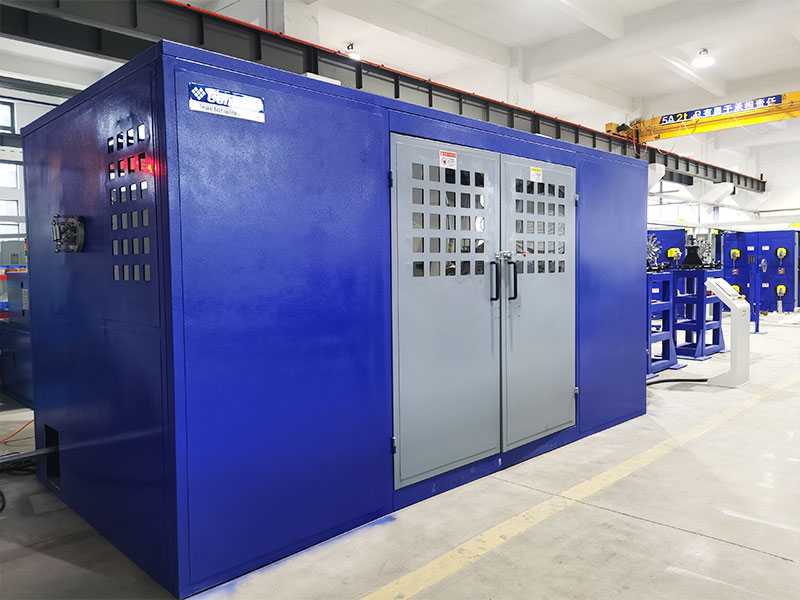

Type de cabestan Le cabestan externe est un système de cabestan rotatif à double roue avec roue entraînée, reprenant le fil à travers le diamètre cumulé de l'enroulement dynamique de la bobine réceptrice. Et l'encodeur détecte la vitesse de ligne de l'ensemble de la machine, fournissant un retour de vitesse PID au moteur d'enroulement.

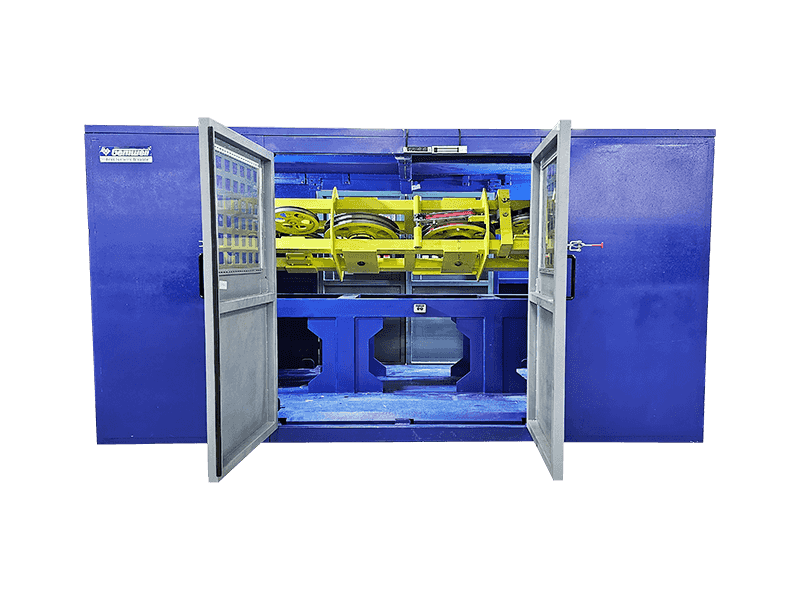

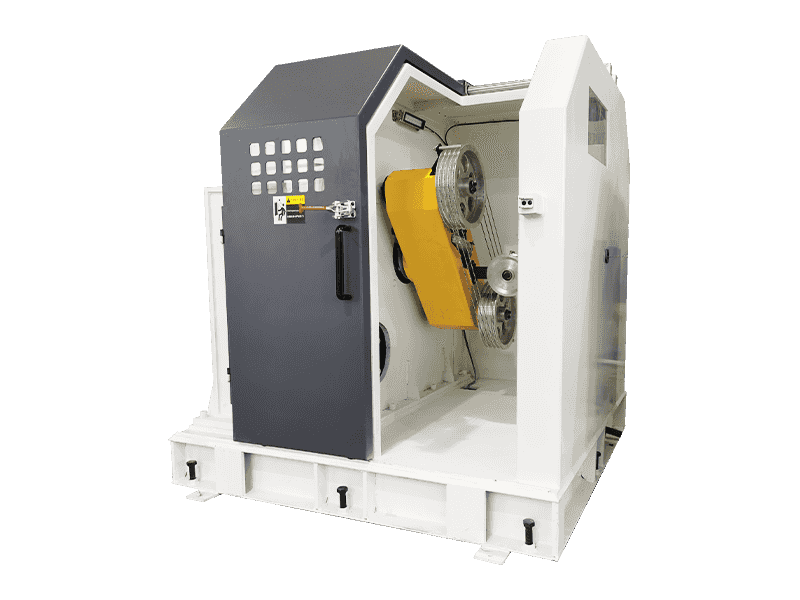

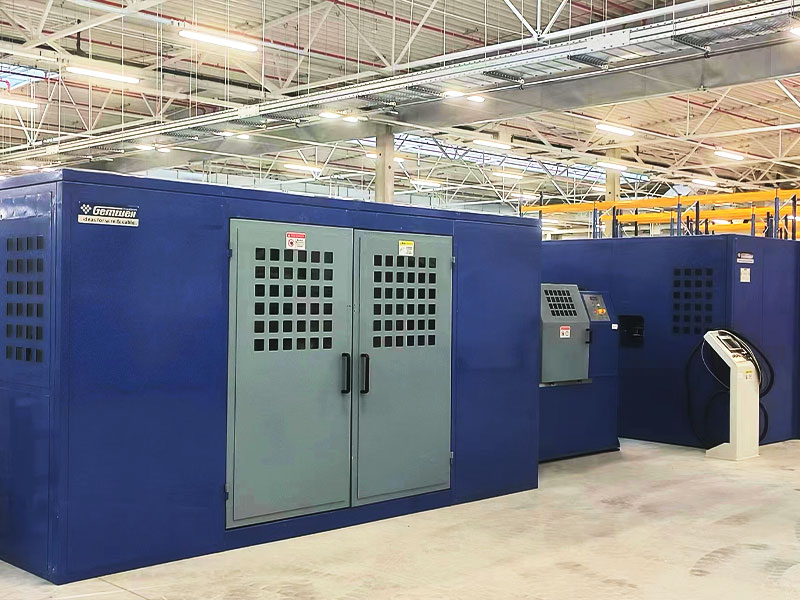

Type de cabestan Le cabestan rotatif est placé devant le twister principal, séparé de l'unité principale. Le corps rotatif est entraîné par un moteur indépendant. Il dispose d'un système de cabestan à double roue à rainures multiples, avec la roue de cabestan comme roue fixe. Le moteur externe entraîne la roue du cabestan en rotation grâce à une structure mécanique. La roue menée est la roue libre qui peut avoir un déplacement linéaire alternatif. Le servomoteur externe transmet une tension constante à la roue entraînée via une transmission mécanique. Lorsque la roue entraînée est tirée par le fil, elle émet un signal de tension, fournissant un contrôle de retour de couple PID au moteur de relevage.
Diamètre de la roue du cabestan Ø250 Ø350 Ø500 Ø700
Puissance du cabestan 3,7 kW 5,5 kW 22KW 30KW
Moteur de tension des roues entraînées 3,7 kW servo motor 5,5 kW servo motor Servomoteur 7,5 kW Moteur servo 11KW
Levage de la bobine hôte Le levage électrique hydraulique des palettes et la bobine réceptrice sont accessibles sans obstacle au châssis principal.
Méthode de serrage du moulinet Bobine réceptrice de serrage d'écrou conique supérieur
Poids de chargement du moulinet MAX400KG MAX600KG MAX1000KG MAX1500KG
Puissance de l'enrouleur Mode couple 11 KW Mode couple 15KW Mode couple 22KW Mode couple 37KW
Disposition de la position du fil récepteur 1,5KW
Détection de manque de matière de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.
Type de tension de remboursement La norme consiste à ajuster la tension en déplaçant ou en ajoutant/supprimant des blocs de poids, et elle peut également être personnalisée pour ajuster la tension à l'aide d'un servomoteur.
Type de tension de reprise En ajustant le couple du moteur d'enroulement pour régler la tension d'enroulement du fil, le couple du moteur suit automatiquement l'augmentation de l'enroulement du fil, garantissant une tension dynamiquement constante pendant l'enroulement du fil.
Matériel de ruban adhésif AL, MYLAR, Ruban de coton, Tissu non tissé
Diamètre extérieur de la bobine de ruban Ø350 Ø450
Largeur du ruban 5-30mm 8-40mm
Trou d'une bobine de ruban adhésif 50.8/76 Universel
Puissance d'enregistrement 2,2 kW 3,7 kW
Vitesse d'enregistrement MAX1800RPM MAX1500RPM
Unités de tension d'enrubannage Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Longueur de stockage de la bande adhésive 400mm, changement de bande sans couper le fil.
Inspection rupture de bande Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée
Taux de chevauchement 0-50%, réglage du programme
Unités de tension pour rubans longitudinaux Standard pour utiliser un embrayage à poudre magnétique, l'embrayage à hystérésis peut être personnalisé.
Moule à ruban longitudinal Les tubes d'emballage de couture d'autres types peuvent être personnalisés.
Affichage des tensions La norme est sans affichage de tension. Le capteur de pression numérique de type communication, l'alarme de dépassement de tension et l'arrêt automatique peuvent être personnalisés.
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement de la ligne et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Détection d'étincelles Le testeur d'étincelles peut être personnalisé.
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation peut être personnalisée pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse efficace : Le porte-à-faux à simple torsion est soumis à des tests et à un étalonnage d'équilibre statique et dynamique, ce qui entraîne moins de vibrations et un faible bruit. La broche principale fonctionne à grande vitesse en continu sans générer de chaleur, garantissant une vitesse efficace.

● Pas précis : Le cabestan rotatif externe entraîne le mouvement de plusieurs brins de fil, créant un pas précis et stable avant la machine de torsion principale.

Grâce au diamètre inférieur constant de la roue du cabestan et à l'absence d'autres facteurs perturbateurs, le pas reste précis et stable.

● Disposition efficace des fils : Le processus de disposition des fils adopte une structure en forme de boîte, dans laquelle la bobine de fil se déplace d'avant en arrière en ligne droite avec la boîte de réception du fil, garantissant ainsi une disposition des fils bien organisée.

● Moins de flexion : La conception du galet cabestan et des roues guide-fil adopte un grand diamètre, réduisant la courbure du fil et évitant d'endommager le pas.

● Opération plus facile : La base de la machine est sans obstacle, sans rampes d'accès. Les bobines de fil peuvent être directement poussées dans la machine pour le chargement et le déchargement, ce qui rend l'opération sans effort.

● Intelligent: Gestion des recettes, permettant la récupération en un clic des recettes SOP, la préparation au démarrage en un clic et l'activation en un clic ; un retour dynamique sur le pas de torsion et le retour du couple est fourni, la détection des défauts, la détection de rupture de câble, le compteur à l'arrêt, le contrôle intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
