Maison / Produit / Machine d'extrusion de gaine de fils et de câbles / Ligne d'extrusion de gaines en silicone

Ligne d'extrusion de gaines en silicone Manufacturers

Retourner la liste
Machine d'extrusion de gaine de fils et de câbles

Ligne d'extrusion de gaines en silicone

La ligne d'extrusion de gaines en silicone est un équipement non standardisé avec personnalisation. Le modèle de machine principal est généralement de 50 à 120 mm. Il convient à l'extrusion de gaine de fil réticulé en silicone à haute température. La température d’extrusion du SILICONE est basse. Le matériau extrudé n'a aucune résistance mécanique. Après avoir été irradiées dans un pot de frittage à haute température, les molécules internes du matériau caoutchouc sont réticulées et solidifiées. La couche de gaine réticulée présente une élasticité élevée, une résistance aux températures élevées, une résistance au frottement et d'autres propriétés. L'extrudeuse gainée présente les caractéristiques suivantes : extrusion continue et stable du matériau par vis, refroidissement suffisant du tube d'alimentation du matériau sans être chauffé, alimentation douce sans stagnation, réglage pratique et rapide de la déviation de la tête de la machine, pot de frittage économe en énergie et isolant thermique, et levage et abaissement automatiques du pot de frittage pour économiser du travail, surface de gaine lisse sans marques de fermeture du moule et surface lisse sans particules, roue de guidage lisse sans dommage au fil, diamètre et tolérance de fil stables, tension stable de l'enroulement et de l'enroulement, changement des bobines d'enroulement et d'enroulement sans arrêter la machine, économise la structure de reprise du travail et un beau grillage de l'enroulement, etc. Différents utilisateurs auront des besoins différents lors de la commande de cette machine. Notre société peut prendre en charge une personnalisation personnalisée en fonction des besoins des utilisateurs. En termes de matériel, nous pouvons proposer une variété de modèles et de marques d'accessoires de base parmi lesquels les utilisateurs peuvent choisir. En termes de logiciels de contrôle électrique, nous pouvons également proposer des méthodes de contrôle électrique économiques et pratiques ou les plus avancées. En raison des différentes configurations globales, le prix de cette machine varie également considérablement. Par conséquent, le principal facteur qui détermine le prix de cette machine est le positionnement au niveau de la configuration du produit de l'utilisateur. De plus, étant donné que ce produit est un équipement personnalisé non standardisé avec seulement une petite quantité de production, le cycle de conception, de fabrication, d'installation et de débogage prend plus de temps. Les utilisateurs doivent réserver suffisamment de cycles d'approvisionnement pour obtenir une livraison parfaite du produit.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：Ligne d'extrusion de gaine LSZH/XLPE/TPE/TPU
Product Details

COMPOSANTS

● Support de tension
● Support de paiement
● Support de redressage
● Préchauffeur

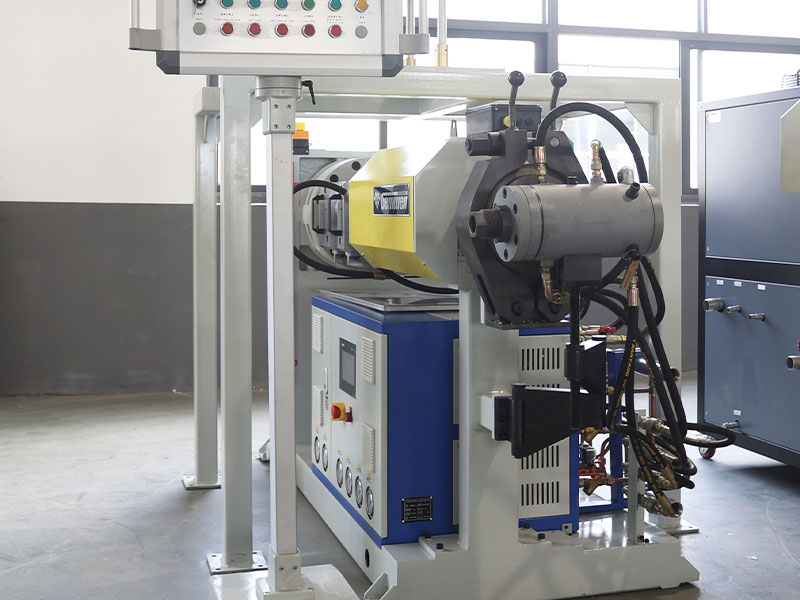

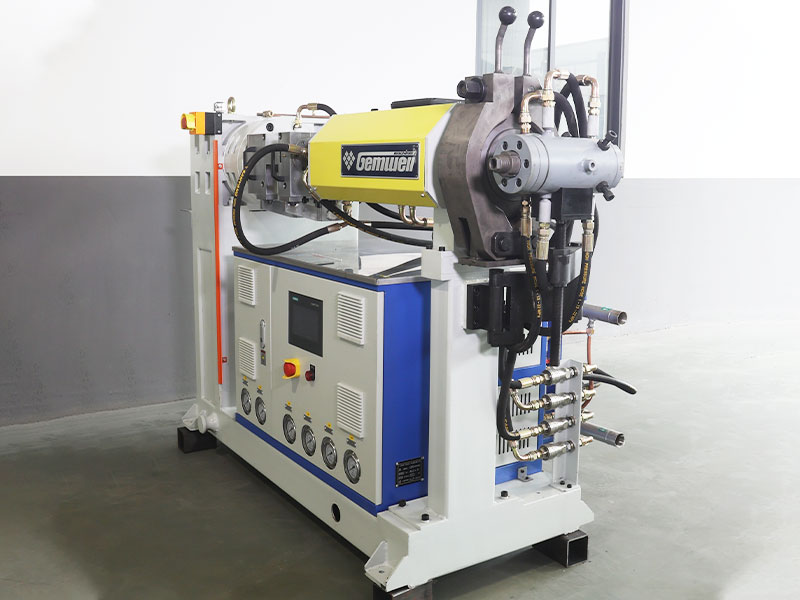

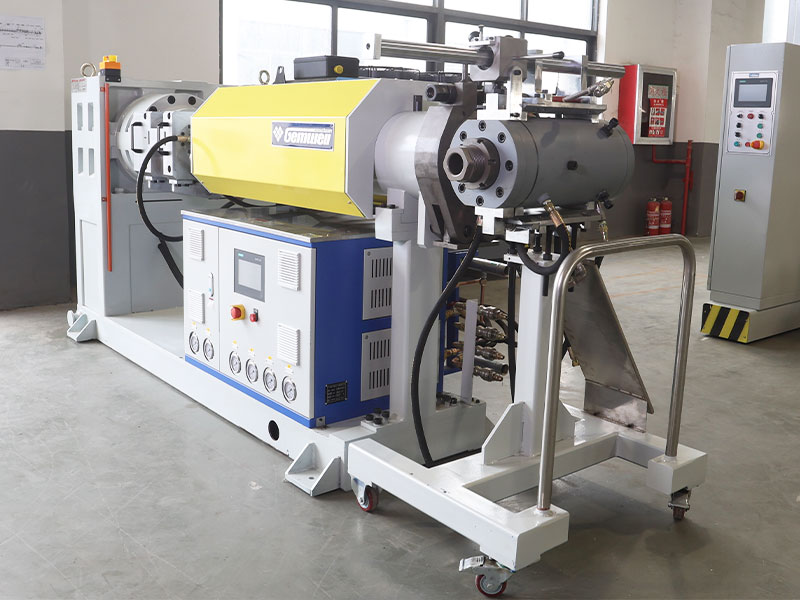

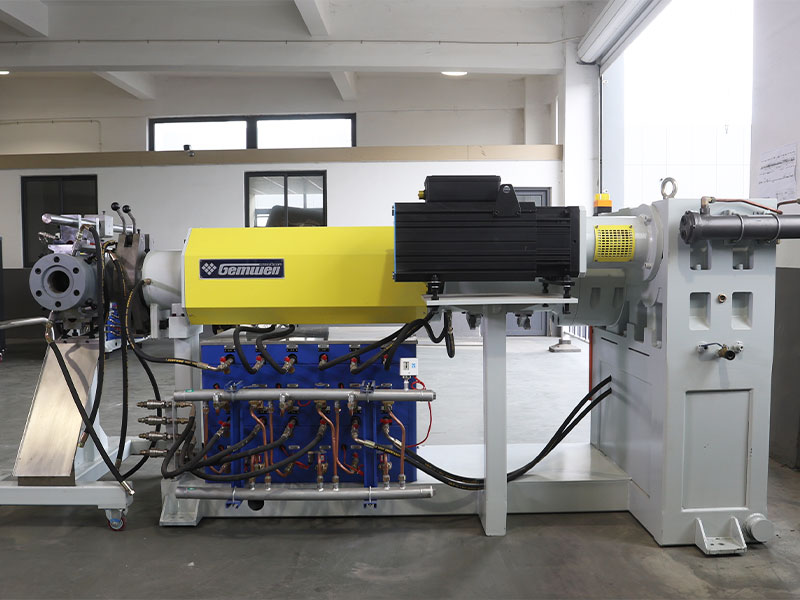

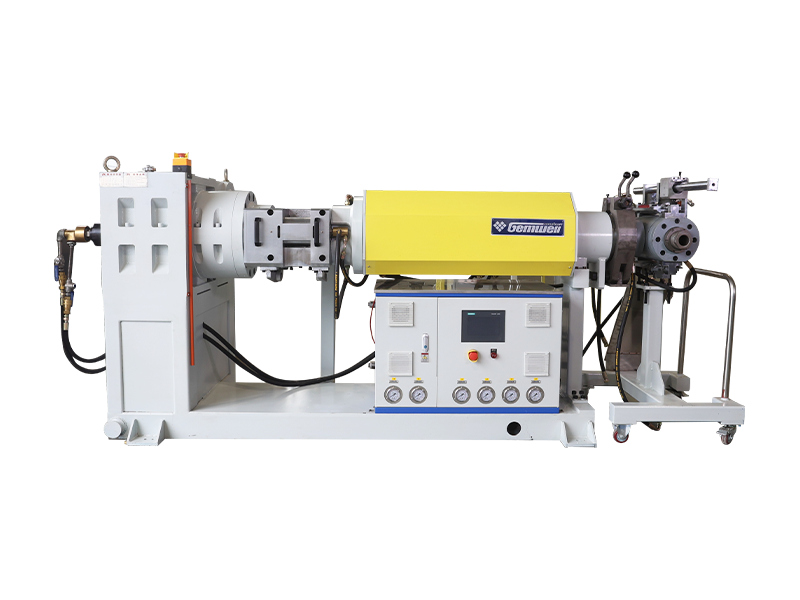

● Extrudeuse principale
● Tête d'extrudeuse
● Système de refroidissement par eau circulante
● Four à percussion

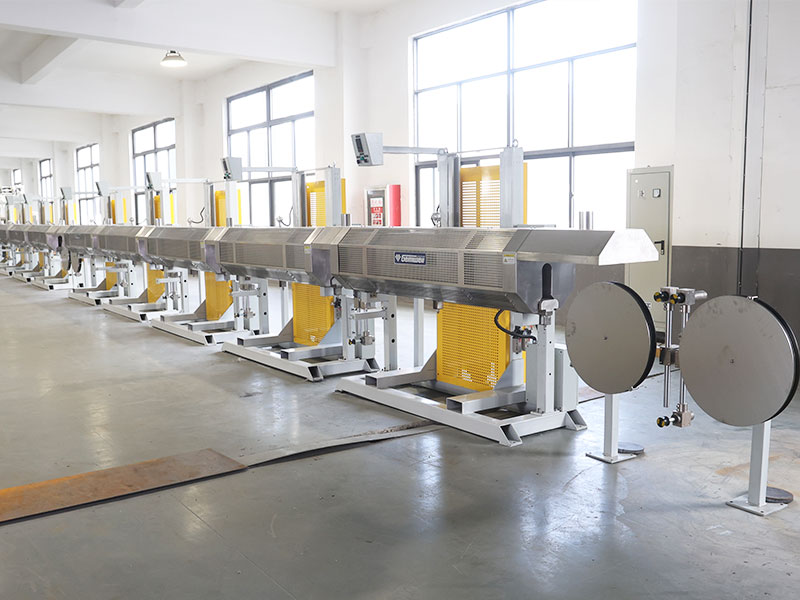

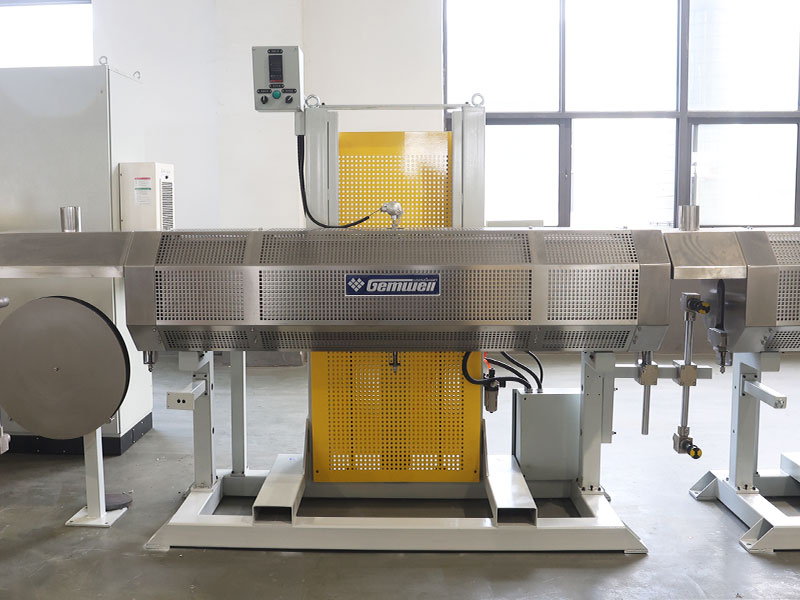

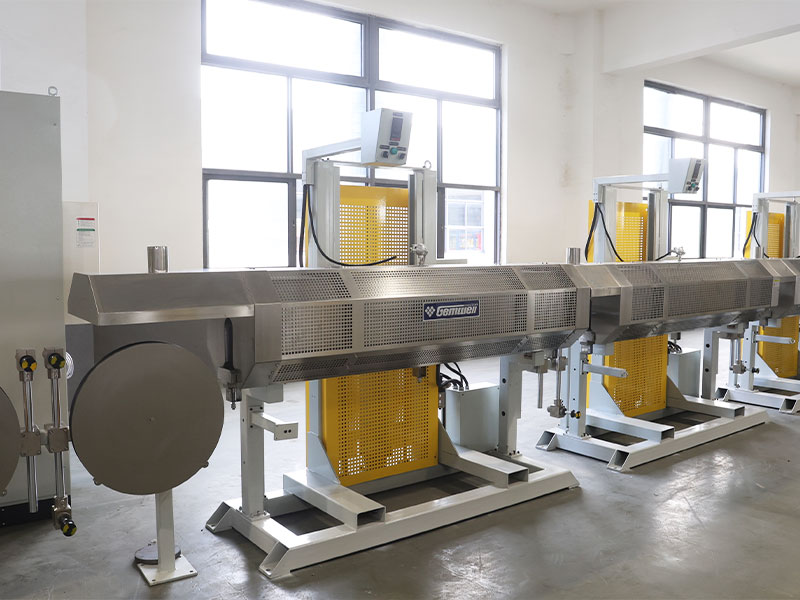

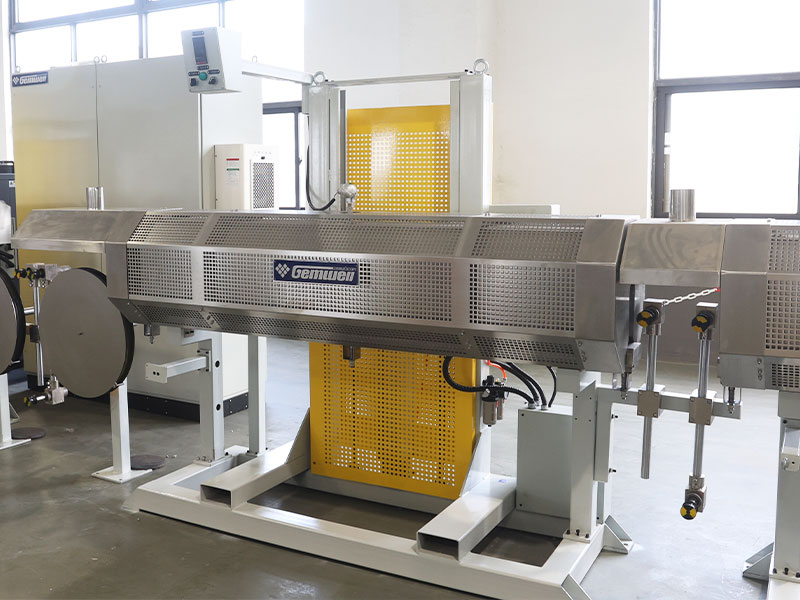

● Four de frittage
● Réservoir d'eau de refroidissement
● Imprimante
● Buse de soufflage d'air
● Cabestan
● Support d'accumulation de fil
● Compteur de compteur
● Jauge de diamètre laser
● Testeur d'étincelles à fréquence industrielle
● Prendre
● Boîte de contrôle de l'électricité

SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques Type 65 Type 90 Type 120
Types de fils appropriés Convient pour les câbles de données, les câbles d'ordinateur, les câbles haute fréquence, les câbles d'alimentation électrique, les cordons d'alimentation et autres fils à extruder.
Gamme de base Ø1,2-6mm Ø2,5-12mm Ø6-22mm
Diamètre extérieur fini Ø2,5-7mm Ø3,5-14mm Ø8-25mm
Plage de vitesse du fil 10-200 m/min 10-200 m/min 10-200 m/min
Structure de la machine Prenez la tête de l'extrudeuse comme axe central, toutes les pièces, du gain à la réception, sont distribuées linéairement. La ligne d'extrusion standard a une hauteur centrale de 1 mètre et une longueur totale de 20 à 25 mètres
Type de paiement par fil Caisse de retour sans arbre, levage électrique. Le type de puissance de paiement peut être personnalisé pour être actif ou passif, et le type de support de paiement peut également être personnalisé, comme le type d'arbre/le type de berceau de portail.
Spécification de la bobine de paiement Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Pouvoir de remboursement Moteur réducteur 3,7 kW Moteur réducteur 5,5 kW
Type de tension de paiement Cadre de tension de glissière verticale, personnalisable dans d'autres styles Cadre de tension à levier d'arbre, personnalisable dans d'autres styles
Support de lissage Support de redressage de conducteurs à cinq roues, le diamètre extérieur de la roue de redressage de conducteurs est de Ø100, équipé d'une boîte à outils.

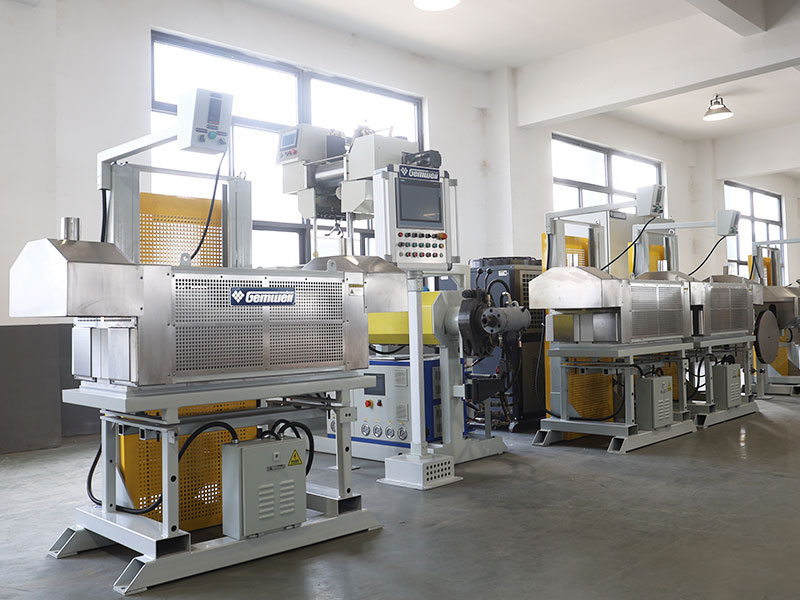

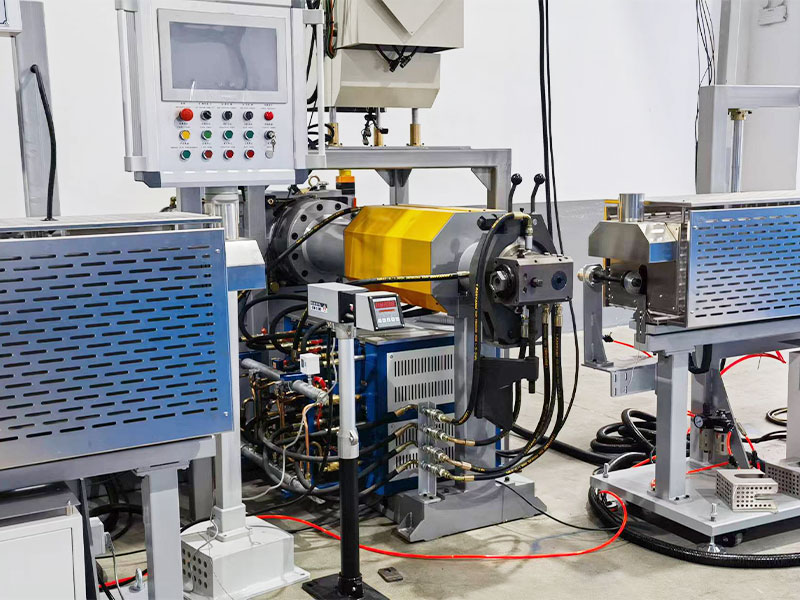

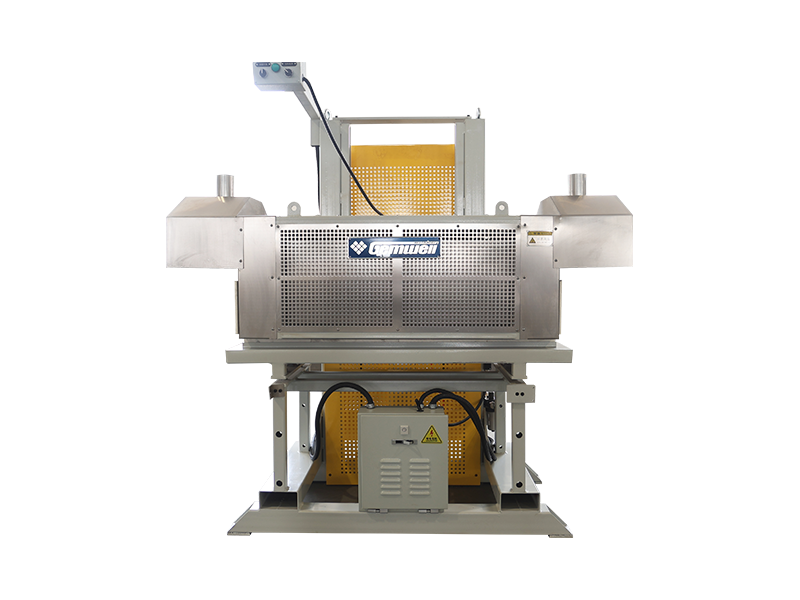

Préchauffeur Étuve électrique de type à levage vertical, tube chauffant en acier inoxydable, puissance de chauffage de 24 kW, capable d'atteindre une température de la température ambiante à un maximum de 800 degrés en moins de 5 minutes, longueur de 1 mètre, équipée d'un module de température de type communication, contrôle SCR, couche d'isolation en silicate d'aluminium et couvercle d'isolation thermique externe en acier inoxydable. Il est utilisé pour sécher et préchauffer la surface du fil central ou du conducteur, empêchant ainsi le gonflement de la surface lors des cycles de chauffage ultérieurs, et peut être personnalisé avec des tubes chauffants infrarouges.
Sortie de matériau de l'extrudeuse 70kg/h 200kg/h 300kg/h
Puissance de l'extrudeuse 22KW 37KW 55KW
Paramètre de vis L/D : 14:1, taux de compression : 1,6
Contrôle de la température Trémie 1 + corps d'extrudeuse 2 + col d'extrudeuse 1 + tête d'extrudeuse 1 + vis 1

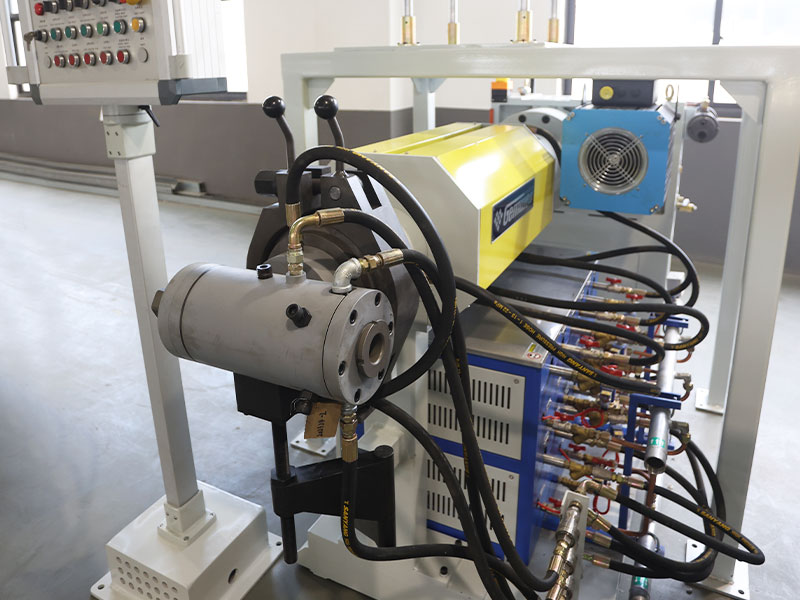

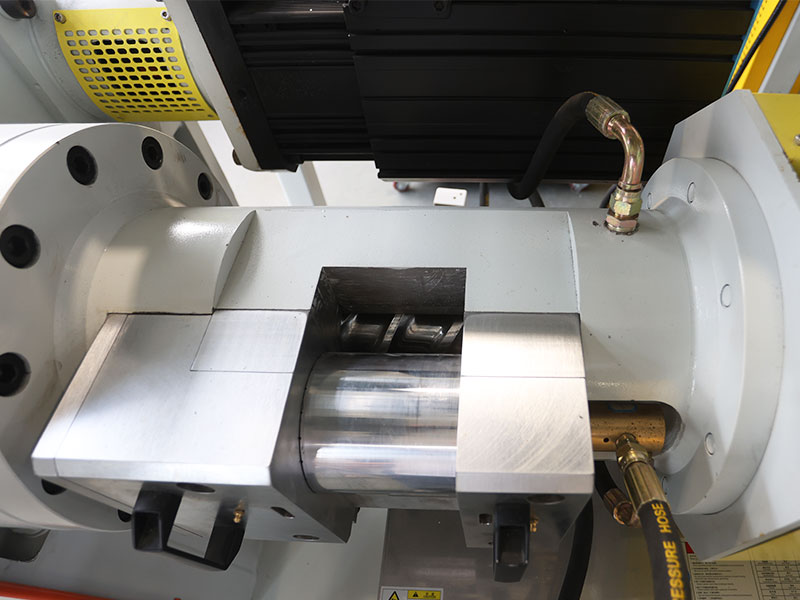

Refroidissement de la trémie La chemise d'eau en spirale externe du canon est refroidie à l'eau et la vis interne est également refroidie à l'eau. La trémie est refroidie par circulation d'eau et la température est contrôlée indépendamment avec une unité de refroidissement pour maintenir la température constante.

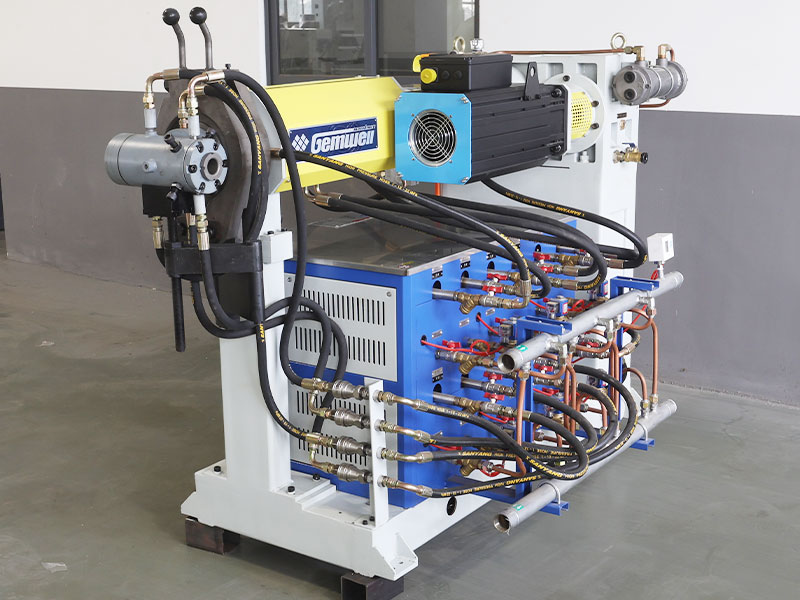

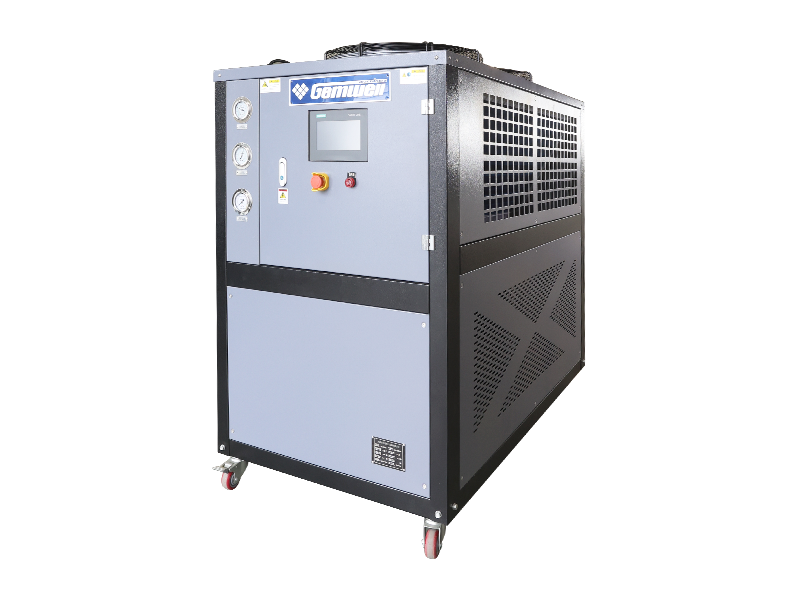

Système de refroidissement par eau en circulation Chaque section est équipée d'un refroidissement par eau indépendant, avec de l'eau pompée par une pompe à eau. Lorsque la température réglée est dépassée, de l'eau froide est fournie et l'eau chaude retourne au refroidisseur pour être refroidie afin de maintenir une température constante.
Assiette en nid d'abeille La machine est fabriquée en acier inoxydable 316 sans galvanoplastie. Il possède une structure d'écoulement guidée intérieurement, avec des trous d'écoulement reliés entre eux par des chanfreins sans coins morts. La plaque en nid d'abeille et la bride sont scellées avec un mastic conique pour éviter les fuites.

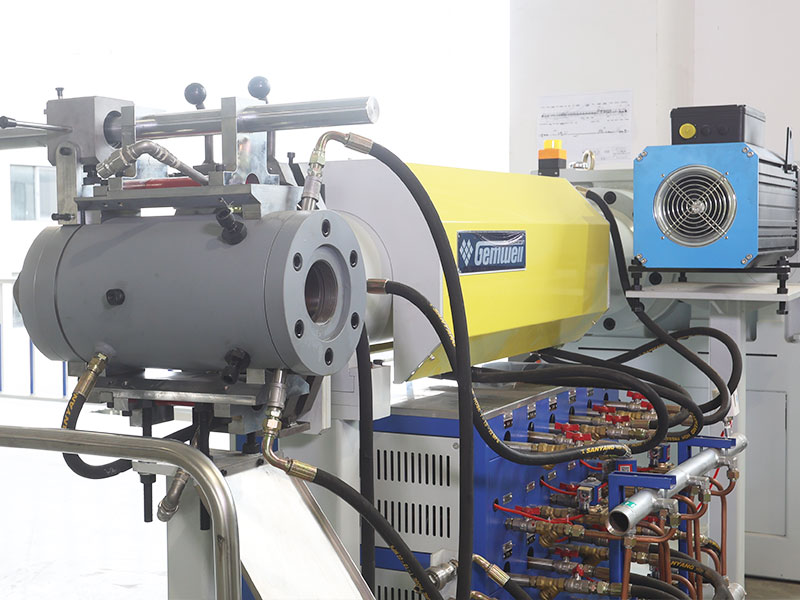

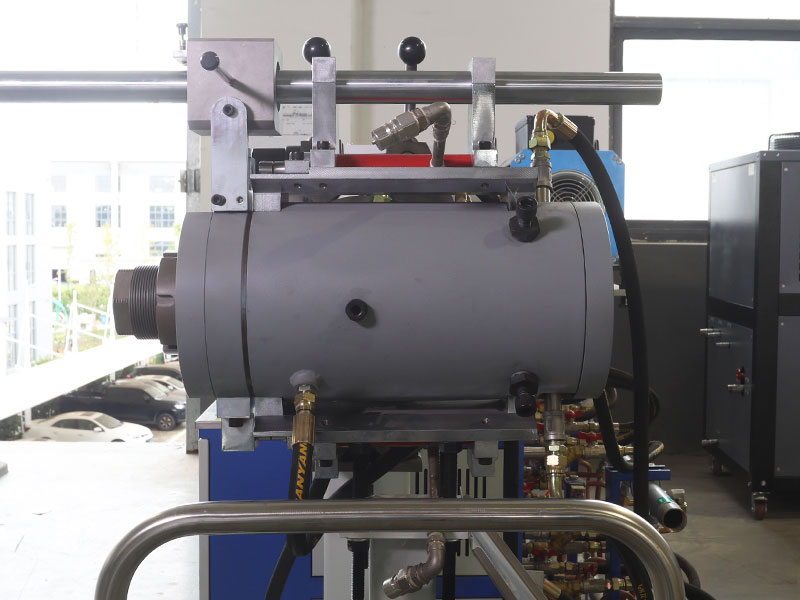

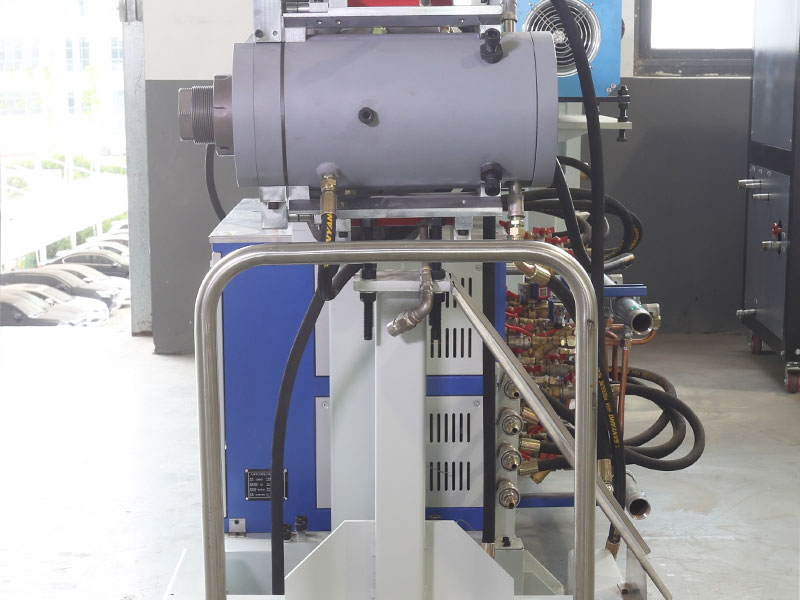

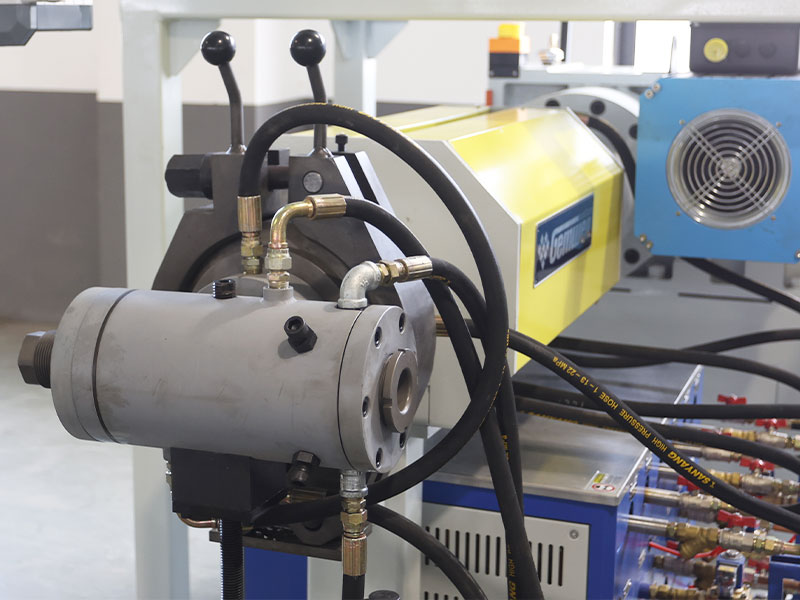

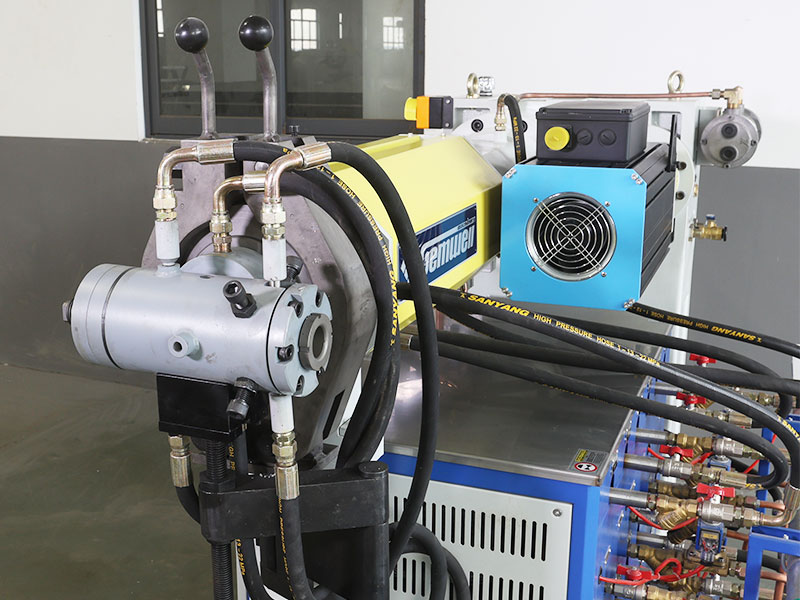

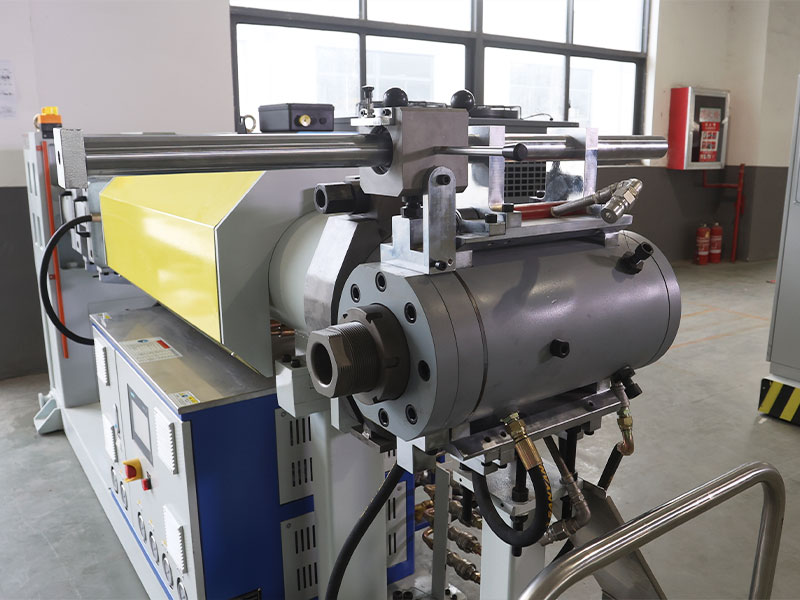

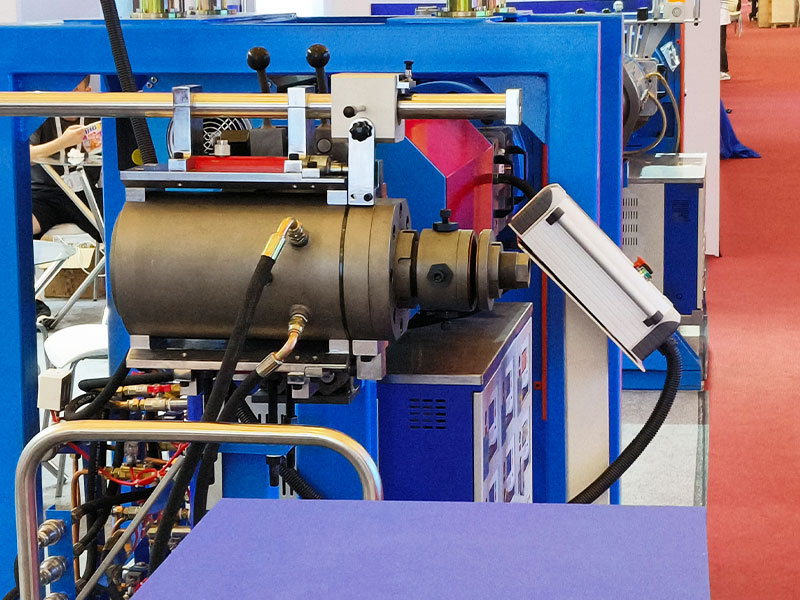

Type de tête La tête de machine réglable refroidie à l'eau. Les spécifications de Hopper sont personnalisées en fonction du diamètre du fil. Il peut être conçu avec des structures monocouche/double couche/simple injection/double injection. Il peut également être personnalisé pour un type de tête d'extrudeuse à centrage automatique.
Marque principale La tête de machine est fabriquée en Chine et peut être personnalisée pour d'autres marques telles que EUROTEK, UNITEK, EUROCAB et MICRODIA

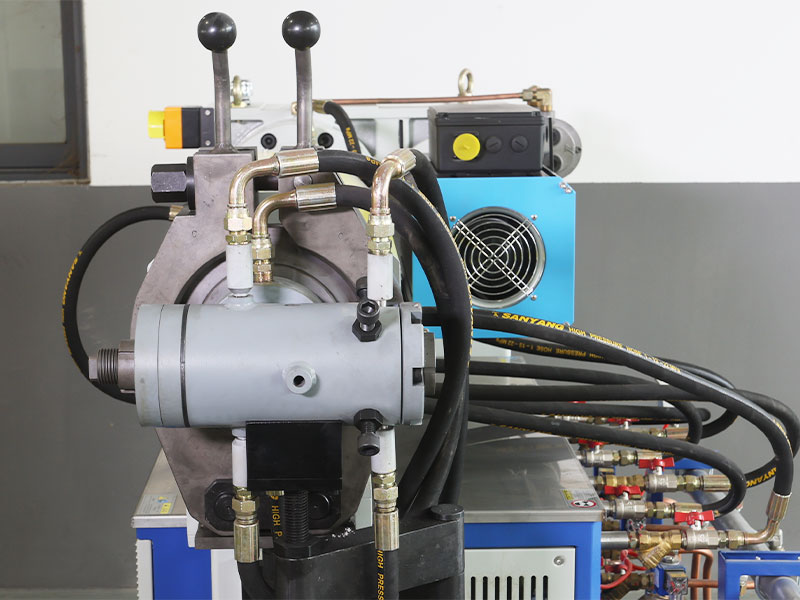

Pince de tête Il y a deux moitiés d'une pince de tête de machine, avec deux ensembles de vis de serrage de tige de haut en bas synchronisés. Une clé unidirectionnelle peut être incluse et d'autres types de pinces de tête de machine peuvent être personnalisés.
Niveau de hauteur de tête Adoptant une structure à double broche de positionnement à bride de tête, le niveau de hauteur de la tête reste inchangé pendant une longue période.
Four à percussion Étuve électrique de type élévateur vertical, tubes chauffants infrarouges, d'une puissance de chauffage de 24KW. Il ne faut pas plus de 5 minutes pour atteindre la température la plus élevée de 800 degrés par rapport à la température ambiante. Il a une longueur de 1 mètre. Equipé d'un module de communication de température et d'un contrôle SCR, il comporte une couche d'isolation en silicate d'alumine et un couvercle d'isolation thermique externe en acier inoxydable. Il est utilisé pour le façonnage rapide des surfaces des câbles après extrusion, protégeant ainsi la protection contre les rayures et les dommages causés par les roues de guidage de support ultérieures.

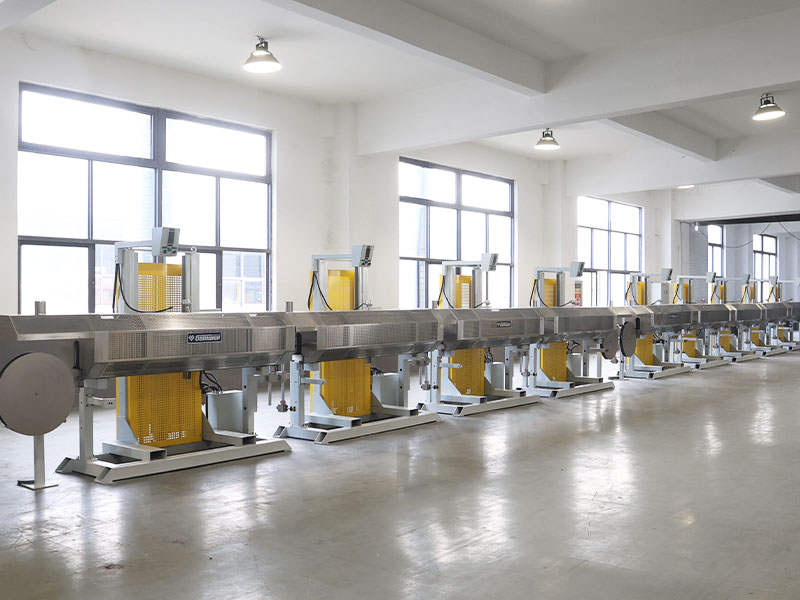

Four de frittage Étuve électrique de type élévateur vertical, tubes chauffants en acier inoxydable, d'une puissance de chauffage de 12KW. Il ne faut pas plus de 5 minutes pour atteindre la température la plus élevée de 600 degrés par rapport à la température ambiante. Il est segmenté en sections de 2 mètres. Equipé d'un module de communication de température et d'un contrôle SCR, il comporte une couche d'isolation en silicate d'alumine et un couvercle d'isolation thermique externe en acier inoxydable. L'entrée et la sortie du four sont équipées de déflecteurs réglables pour réduire les pertes de chaleur. Les câbles passent par la position médiane du four.
Imprimante L'imprimante à jet d'encre à agitation électrique peut être personnalisée avec d'autres styles d'impression ou un dispositif d'injection de dilution de gouttelettes supplémentaire.

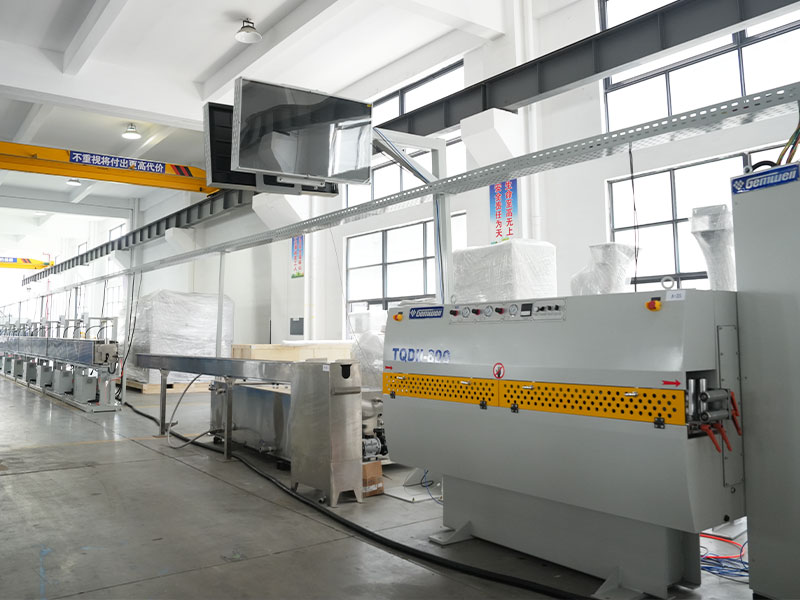

Réservoir d'eau de refroidissement Le réservoir d'eau monocouche en forme de U de 10 mètres intègre un refroidissement par eau en circulation. Fabriqué en matériau SUS304, il peut être personnalisé comme réservoir d'eau en forme de U double couche ou avec une longueur personnalisée.
Buse de soufflage d'air haute pression La buse de soufflage d'air de type rabattable, fabriquée en matériau POM, présente une structure de soufflage à deux étages. Il est installé au niveau du réservoir d'eau de refroidissement et du cabestan, et d'autres types de buses de soufflage d'air peuvent être personnalisés.
Cabestan Type Cabestan à deux roues Cabestan chenille
Cabestan Wheel Diameter Type à double roue Ø500 Type à double roue Ø600 Cabestan chenille 800KG
Cabestan Power Boîte de vitesses de servomoteur 3,7 kW Moteur servo 5,5 KW
Support de tension d'accumulation de fil Support de tension d'accumulation de fil horizontal, longueur totale de 12 mètres, 10 rainures 9 rainures sur la roue de stockage de fil, stockage total de fil de 180 mètres, tension d'embrayage à poudre magnétique, verticale ou autres types personnalisables.
Diamètre de la roue d'accumulation de fil Ø300, la spécification du diamètre de la roue peut être personnalisée Ø400, la spécification du diamètre de la roue peut être personnalisée Ø550, la spécification du diamètre de la roue peut être personnalisée
Compteur de compteur Les compteurs de type roue de pression, la circonférence de la roue du compteur de 500 mm, la détection de l'encodeur, le coefficient de correction du compteur réglable et d'autres types de compteurs sont personnalisables.
Prendre Type Récepteur de fil sans arbre à double tête, levage électrique, d'autres types sont personnalisables. Type de portail au sol, d'autres types sont personnalisables.
Prendre Reel Specifications Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Prendre Power Moteur réducteur 3,7 kW Moteur réducteur 5,5 kW
Jauge de diamètre laser Jauge de diamètre à axe unique fabriquée en Chine, précision de mesure de 0,001, d'autres marques telles que SIKORA/ZUMBACH/PROTON/TAKIKAWA peuvent être personnalisées.
Testeur d'étincelles à fréquence industrielle Testeur d'étincelles haute tension de type perle fabriqué en Chine, plage de tension 0-15KV, personnalisable d'autres marques telles que CLINTON/SIKORA/PROTON
Boîte électrique de contrôle Armoire électrique VICTOR avec peinture ignifuge respectueuse de l'environnement, IHM WEINVIEW 10", automate SIEMENS, interrupteurs SCHEIDER, contrôleur de température RKC. Les marques de moteurs et de convertisseurs de fréquence sont personnalisables.
Puissance brute 280KW 320KW 350KW


ÉLÉMENTS DE PERSONNALISATION OPTIONNELS

Cabestan avant Cabestan avant à double roue Ø500 personnalisable Le cabestan avant à double roue Ø600 peut être personnalisé Le cabestan avant chenille Ø800KG peut être personnalisé

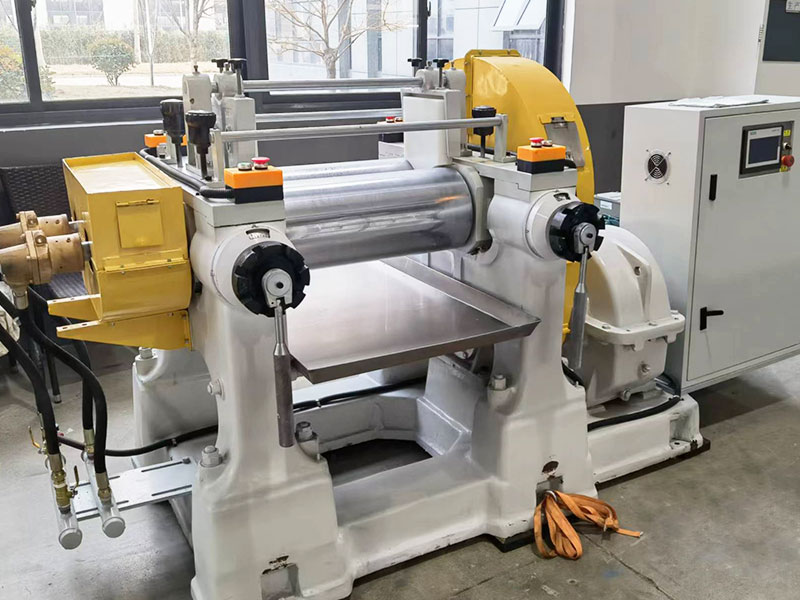

Mélangeur de raffinage du caoutchouc ouvert Le mélangeur de raffinage du caoutchouc ouvert peut être personnalisé

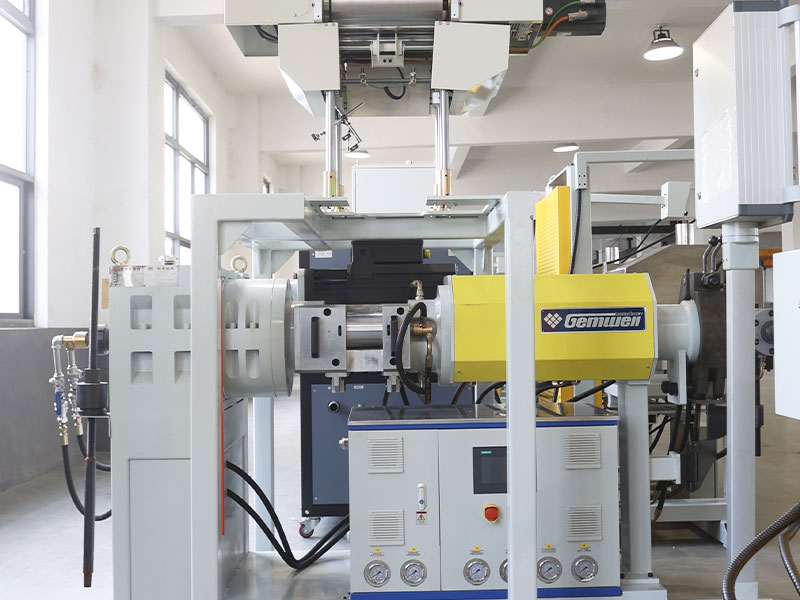

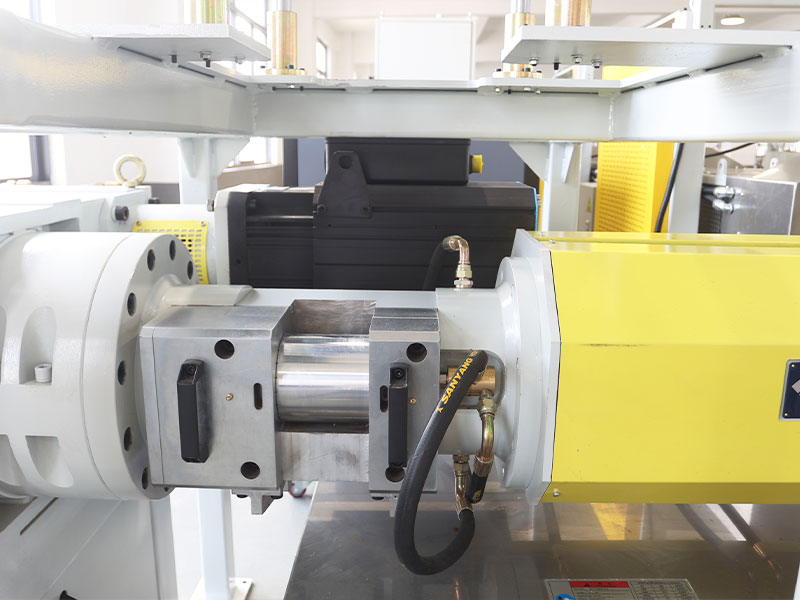

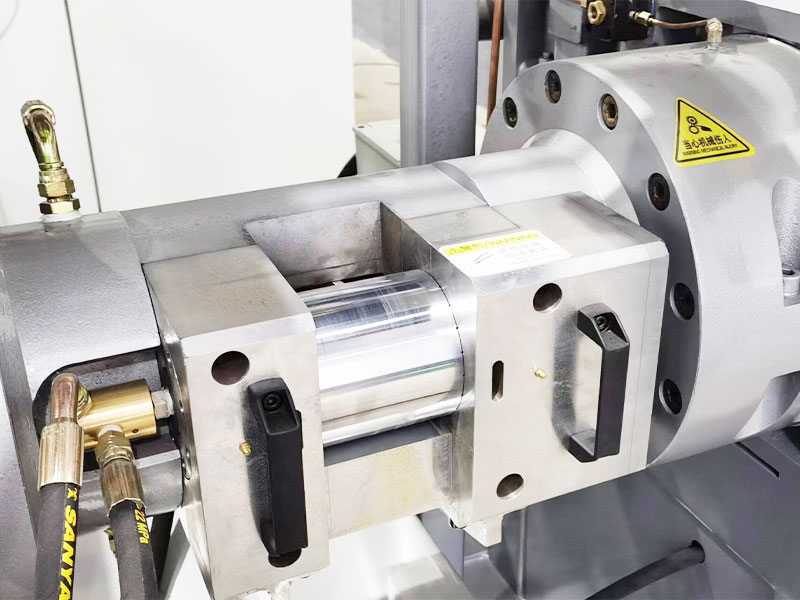

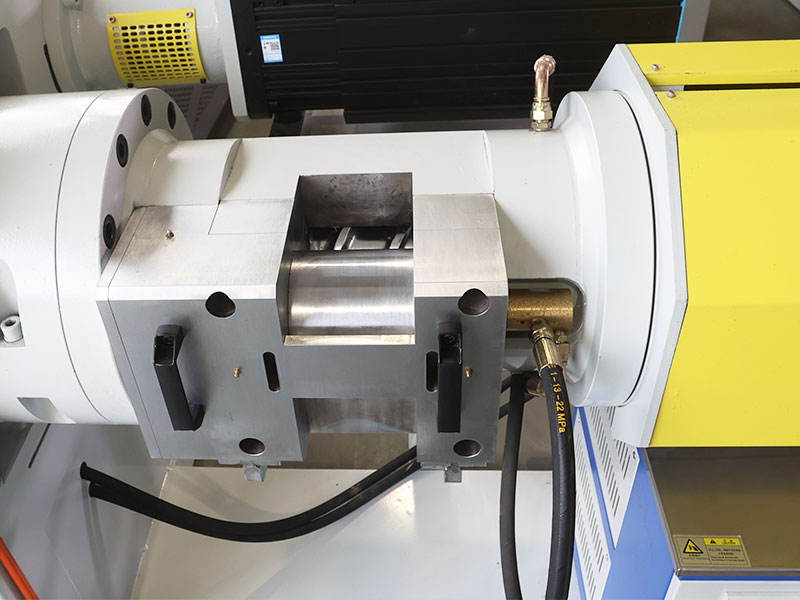

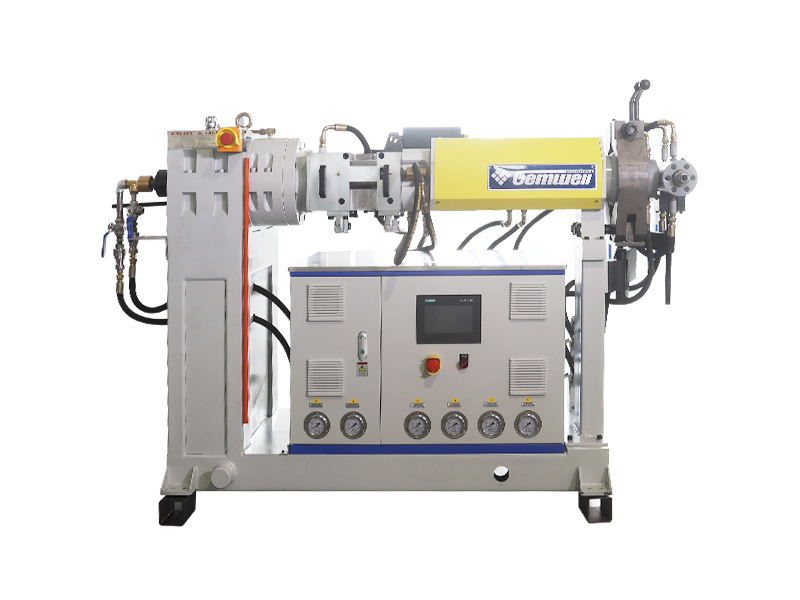

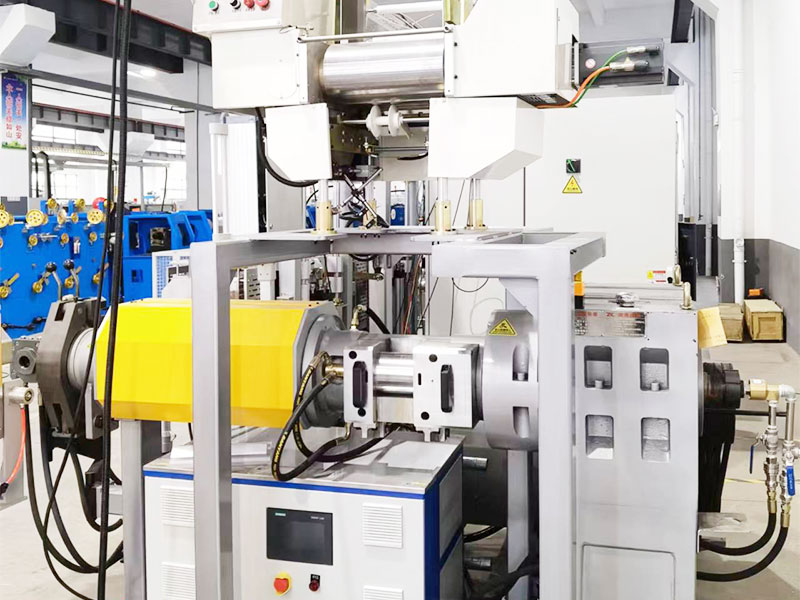

Machine d'alimentation automatique en caoutchouc Une machine d'alimentation automatique en caoutchouc peut être personnalisée et installée au-dessus de la trémie d'alimentation de la machine principale, économisant ainsi l'opération d'alimentation manuelle.
Extrudeuses pour injection/extrusion de couche interne/extrusion de couche externe Les machines d'extrusion pour l'injection, l'extrusion de couche interne ou l'extrusion de couche externe peuvent être personnalisées, avec une disposition préférée en forme de V.
Détection de pression Une pression Un capteur ou une soupape de sécurité antidéflagrante peut être ajouté à la plaque à bride de la tête de la machine.
Extracteur sous vide Des dispositifs à vide peuvent être ajoutés à l’entrée de la tête de la machine.
Machine électrique Option personnalisable pour ajouter une machine à poudre électrique de type agitateur ou une machine à poudre électrostatique respectueuse de l'environnement.
Machine de découpe de fil Option personnalisable pour ajouter une machine à couper le fil.
Plaque d'enroulement Options personnalisables pour ajouter une plaque d'enroulement simple ou rapide.
Machine à enrouler Option personnalisable pour ajouter une machine à enrouler.
Machine de séchage à pompe à air Option personnalisable pour ajouter une machine de séchage à pompe à air.
Détecteur de grumeaux Option personnalisable pour ajouter des fonctionnalités de détection de grumeaux à l'instrument de mesure sur la jauge de diamètre des marques chinoises, ou personnaliser d'autres marques comme SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Imprimante à jet d'encre IMAJE/KGK/LEIBINGER est personnalisable.
Mesure d'excentricité BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA est personnalisable.
Tableau d'affichage électronique suspendu Option personnalisable pour ajouter un écran électronique LED double face ou d'autres types.
Système de gestion de recettes intelligent Option personnalisable pour ajouter un système de gestion de formule intelligent, stockant des données telles que la tension du fil, la température de préchauffage, le diamètre extérieur de l'extrusion, l'espacement des fils et la pression de l'air dans le PLC. Utilisation du mode de communication par bus Profinet, prise en charge de la collecte et de l'importation de données MES, accès en un clic au processus de production, démarrage en un clic et réalisation d'une production numérique intelligente.
Équipements auxiliaires périphériques Prise en charge de la personnalisation d’équipements auxiliaires périphériques supplémentaires ou d’une ligne d’extrusion spéciale personnalisée.
Câblage électrique Support de goulotte de câble aérien de 2,5 mètres, conduites d'air, fils de signal et câble d'alimentation disposés avec des isolations, entrée de fil par le haut du boîtier de commande électrique, méthodes alternatives personnalisables.
Règles et normes de sécurité Fabriqué selon les normes de sécurité chinoises CCC, personnalisable selon les normes de sécurité CE/CSA/UL.
Normes d'alimentation Triphasé 380 V/50 Hz, personnalisable pour différentes tensions et fréquences dans différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Enfilage rapide : Appuyez simplement sur le bouton pour relever la chambre de chauffe. La chambre du four est abaissée pour assurer l'étanchéité et chauffée après l'enfilage du fil.

● Conception étanche : Les structures uniques d'étanchéité et de positionnement garantissent que la bride ne fuit pas de matériau et que le niveau de hauteur de la tête d'extrusion reste stable même pour une utilisation à long terme.

● Protection contre les pannes : Equipé d'une fonction de tolérance aux pannes pour le four chauffant. En cas de dommages partiels aux éléments chauffants, provoquant une baisse de température, l'équipement ne fera que déclencher une alarme, réduire la vitesse de fonctionnement et continuer à assurer une production normale de câbles de grande longueur.

● Efficace et respectueux de l'environnement : L'entrée et la sortie du four sont équipées de chicanes réglables pour réduire les pertes de chaleur. De plus, l'entrée et la sortie du four sont équipées d'évents de fumée pour maintenir un environnement de production propre.

● Intelligent: Un système de gestion de formule intelligent peut être personnalisable. Il offre un accès en un clic à la formule SOP, une préparation au démarrage en un clic, un démarrage en un clic et un contrôle intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du système de contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
