Ligne d'extrusion de gaine LSZH/XLPE/TPE/TPU

La ligne d'extrusion de gaines LSZH/XLPE/TPE/TPU est un équipement non standardisé avec personnalisation. Le modèle de machine principal est généralement de 70 à 150 mm. Il est principalement utilisé dans la production et la fabrication de câbles respectueux de l’environnement et non toxiques. Les matériaux d'extrusion mentionnés ci-dessus ont une viscosité élevée, une faible fluidité et une grande résistance. Par conséquent, la pression à l’intérieur du cylindre de vis et de la tête de la machine est forte pendant la production par extrusion. Une forte pression entraîne des températures élevées. Les températures élevées entraîneront la décomposition et le vieillissement des matériaux. Les matériaux vieillis se présenteront sous la forme de petites particules solides, qui se recouvrent à la surface du fil avec les matériaux normaux. Il est facile de former des points de rupture d’étincelles, provoquant des défauts du produit. Une extrudeuse d'isolation de fil à noyau halogène à faible fumée et sans halogène présente les caractéristiques suivantes : grande puissance d'entraînement du moteur principal, refroidissement suffisant de la vis et du tube d'alimentation en matériau, bon contrôle de la température, bonne fluidité du canal d'écoulement de la filière sans marques de fermeture du moule, tolérance de diamètre de fil stable et surface lisse sans particules, roue de guidage lisse sans dommage au fil, tension de débit et d'enroulement stable, changement de bobines d'enroulement et d'enroulement sans arrêter la machine, économise du travail structure de reprise et beau grillage de reprise. Différents utilisateurs auront des besoins différents lors de la commande de cet équipement. Notre société peut prendre en charge une personnalisation personnalisée en fonction des besoins des utilisateurs. En termes de matériel, nous pouvons proposer une variété de modèles et de marques d'accessoires de base parmi lesquels les utilisateurs peuvent choisir. En termes de logiciels de contrôle électrique, nous pouvons également proposer des méthodes de contrôle électrique économiques et pratiques ou les plus avancées. En raison des différentes configurations globales, le prix de cette machine varie également considérablement. Par conséquent, le principal facteur qui détermine le prix de cette machine est le positionnement au niveau de la configuration du produit de l'utilisateur. De plus, comme ce produit est un équipement personnalisé non standardisé avec seulement une petite quantité de production, la conception, la fabrication, l'installation et le débogage prennent plus de temps. Les utilisateurs doivent réserver suffisamment de cycles d'approvisionnement pour obtenir la livraison du produit souhaité.

Enquête +
PRÉV：Ligne d'extrusion de gaines en silicone
SUIVANT：Ligne d'extrusion de gaine PVC/PE/PP/PU
Product Details

COMPOSANTS

● Support de paiement
● Support de tension
● Support de redressage

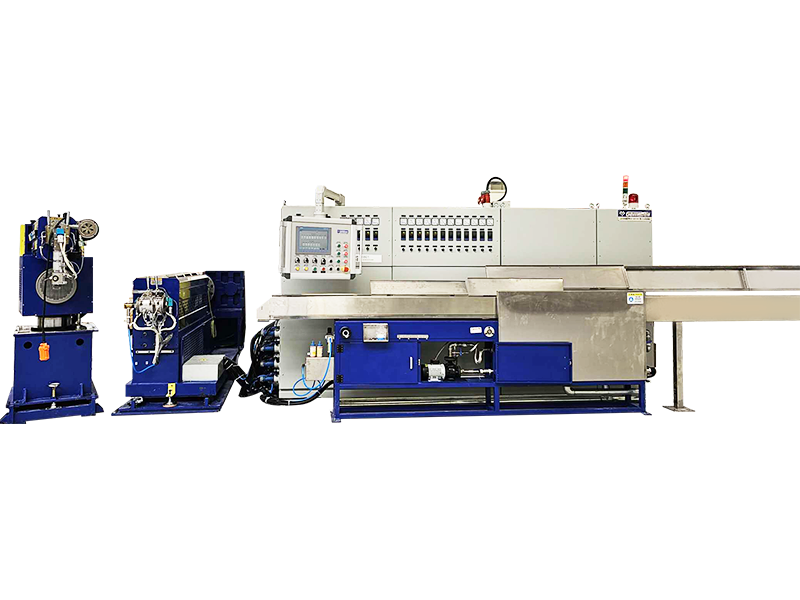

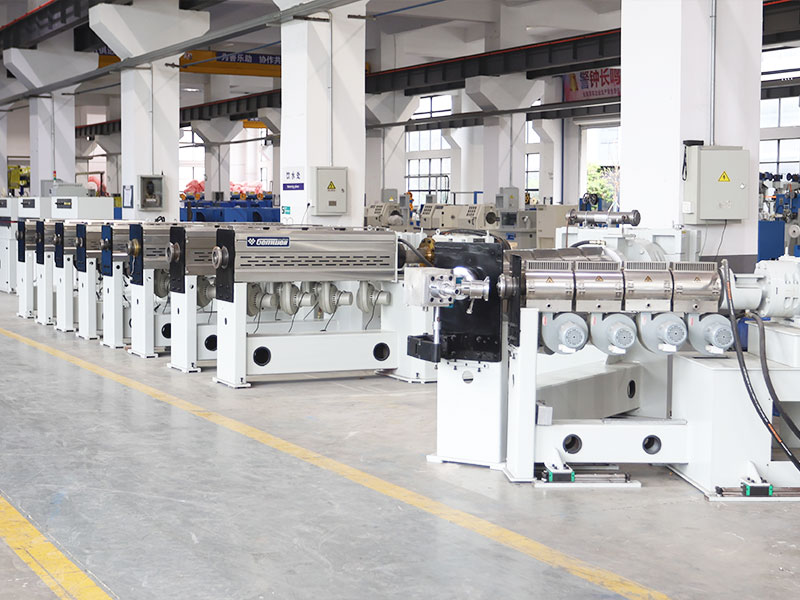

● Extrudeuse principale
● Tête d'extrudeuse
● Machine de séchage de matériaux
● Canal mobile
● Imprimante
● Réservoir d'eau de refroidissement
● Buse de soufflage d'air
● Cabestan
● Support d'accumulation de fil
● Compteur de compteur
● Jauge de diamètre laser
● Testeur d'étincelles à fréquence industrielle
● Prendre
● Boîte de contrôle de l'électricité


SPÉCIFICATIONS TECHNIQUES

Spécificité technique 70Type 80Type 90Type 100Type 120Type 150Type
Types de fils appropriés Convient à divers types de fils, tels que les câbles photovoltaïques, les câbles automobiles, les câbles à chaîne porte-câbles, les câbles d'irradiation, les câbles réticulés, les câbles de données, les câbles informatiques, les câbles haute fréquence, les câbles de commande, les cordons d'alimentation et les câbles d'alimentation à extruder.
Gamme de base Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Diamètre extérieur fini Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Plage de vitesse du fil 30-200 m/min 20-150 m/min 10-80 m/min

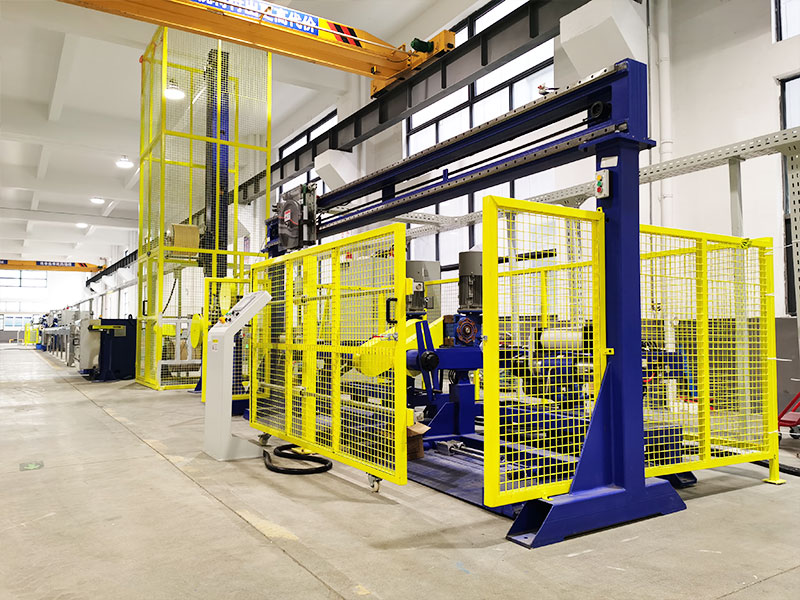

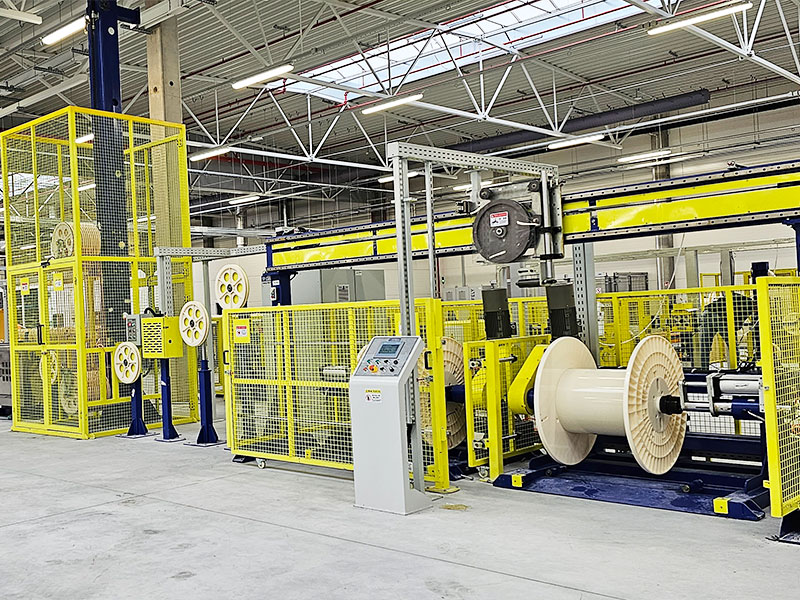

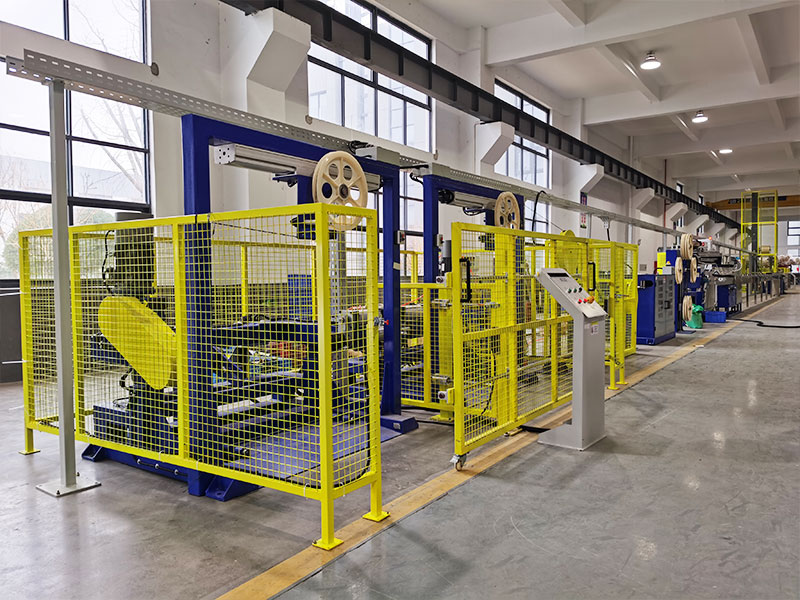

Structure de la machine Prenez la tête de l'extrudeuse comme axe central, toutes les pièces, du gain à la réception, sont distribuées linéairement. La ligne d'extrusion standard a une hauteur centrale de 1 mètre et une longueur totale de 30 à 40 mètres

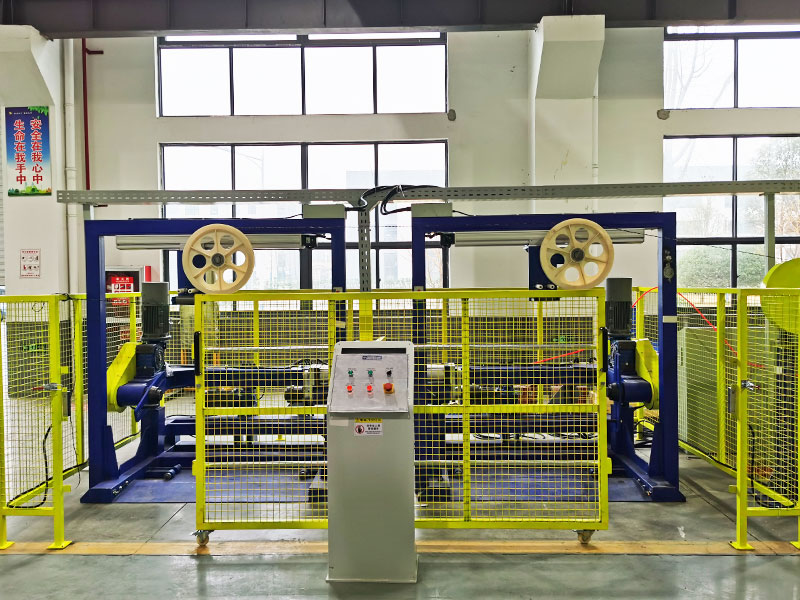

Type de paiement par fil Caisse de retour sans arbre, levage électrique. Le type de puissance de paiement peut être personnalisé pour être actif ou passif, et le type de support de paiement peut également être personnalisé, comme le type d'arbre/le type de berceau de portail.
Spécification de la bobine de paiement Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Pouvoir de remboursement Moteur à engrenages 3,7 kW Moteur réducteur 5,5 kW
Type de tension de paiement Cadre de tension de glissière verticale, personnalisable dans d'autres styles Cadre de tension à levier d'arbre, personnalisable dans d'autres styles
Cadre de redressage Support de redressage de conducteurs à cinq roues, le diamètre extérieur de la roue de redressage de conducteurs est de Ø100, équipé d'une boîte à outils.
Sortie de colle de l'extrudeuse 130kg/h 150kg/heure 220kg/heure 270kg/heure 380kg/h 560kg/heure
Puissance de l'extrudeuse 45KW 55KW 75KW 95KW 132KW 185KW
Paramètre de vis L/D : 26 : 1, taux de compression LSZH/XLPE : 1,2 (selon le fournisseur de matières premières), vis à filetage unique ; taux de compression du TPE/TPU : 3,0, vis à double filetage.
Type de chauffage Le corps de l'extrudeuse est constitué d'un serpentin chauffant en fonte d'aluminium, le col de l'extrudeuse est constitué d'un serpentin chauffant à peau de cuivre et la tête de l'extrudeuse est constituée d'une plaque chauffante en fonte d'aluminium. La pince/matrice de la tête d'extrudeuse est constituée d'une plaque chauffante en quartz.

Contrôle de la température corps d'extrudeuse 4 pince d'extrudeuse 1 col d'extrudeuse 1 tête d'extrudeuse 1 matrice 1. corps d'extrudeuse 5 pince d'extrudeuse 1 col d'extrudeuse 1 tête d'extrudeuse 1 matrice 1. corps d'extrudeuse 6 pince d'extrudeuse 1 col d'extrudeuse 1 tête d'extrudeuse 1 matrice 1.
Puissance de chauffage 18KW 22KW 27KW 32KW 40KW 60KW
Refroidissement du baril Ventilateur centrifuge à quatre étages, la méthode de refroidissement par eau peut être personnalisée. Ventilateur centrifuge à cinq étages, la méthode de refroidissement par eau peut être personnalisée. Ventilateur centrifuge à étage Sis, la méthode de refroidissement par eau peut être personnalisée.
Machine de séchage de matériaux 50KG 100KG 150KG
Assiette nid d'abeille La machine est fabriquée en acier inoxydable 316 sans galvanoplastie. Il possède une structure d'écoulement guidée intérieurement, avec des trous d'écoulement reliés entre eux par des chanfreins sans coins morts. La plaque en nid d'abeille et la bride sont scellées avec un mastic conique pour éviter les fuites.
Type de tête Tête de machine réglable, les spécifications de Hopper sont personnalisées en fonction du diamètre du fil. Il peut être conçu avec des structures à simple ou double couche. Il peut également être personnalisé pour un type de tête d'extrudeuse à centrage automatique.
Marque principale La tête de machine est fabriquée en Chine et peut être personnalisée pour d'autres marques telles que EUROTEK, UNITEK, EUROCAB et MICRODIA
Pince de tête Il y a deux moitiés d'une pince de tête de machine, avec deux ensembles de vis de serrage de tige de haut en bas de manière synchronisée. Une clé unidirectionnelle peut être incluse et d'autres types de pinces de tête de machine peuvent être personnalisés.
Niveau de la tête Adoptant une structure à double broche de positionnement à bride de tête, le niveau de hauteur de la tête reste inchangé pendant une longue période.

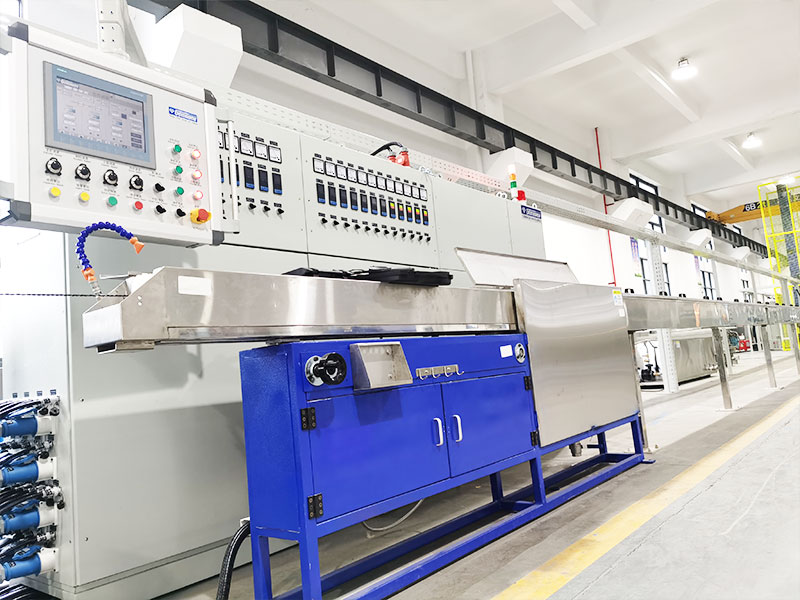

Canal mobile Réservoir à débit ordinaire, réservoir tempéré sans circulation d'eau, en matériau SUS304, la longueur standard du petit réservoir est de 1250 mm, le type à température constante peut être personnalisé.
Imprimante Une imprimante à encre de type agitation électrique, d'autres types d'impression ou un dispositif d'injection de diluant goutte à goutte peuvent être personnalisés.

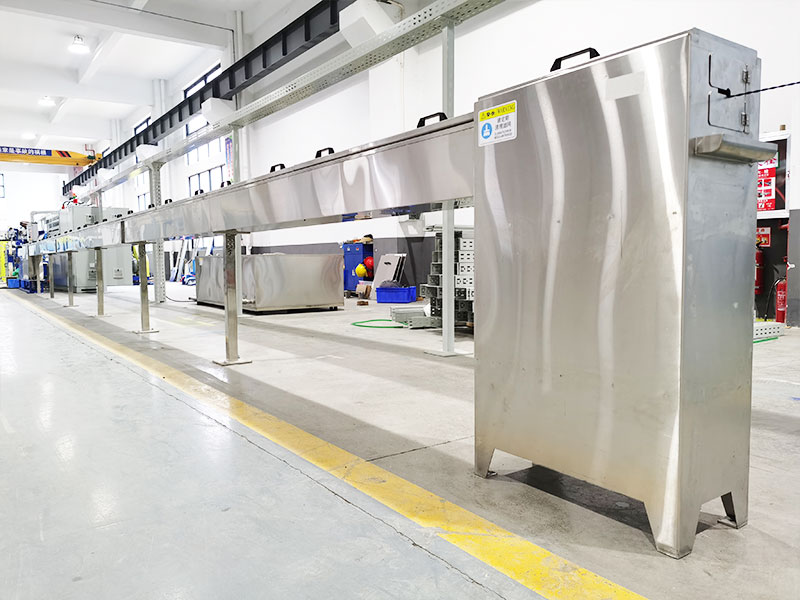

Réservoir de refroidissement par eau Le réservoir monocouche en forme de U de 10 mètres, le refroidissement par eau cyclique, le matériau SUS304 intégré, le réservoir en forme de U double couche ou la longueur du réservoir peuvent être personnalisés.
Buse de soufflage haute pression La norme est une buse à air ouvert, avec un matériau POM et une structure de soufflage d'air à double section, placée dans un réservoir mobile, un réservoir de refroidissement et un cabestan. D'autres types de buses d'air peuvent être personnalisés.

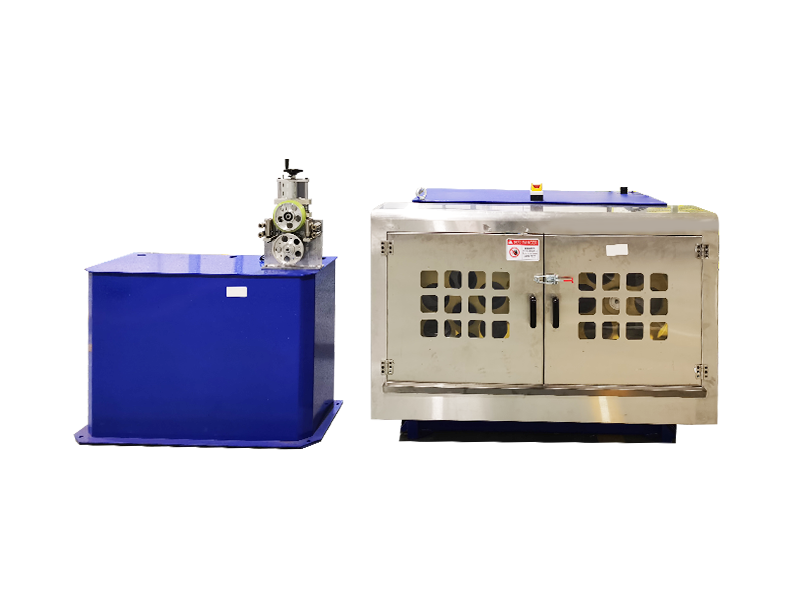

Cabestan Type Cabestan à double roue en aluminium anodique Cabestan chenille
Cabestan Wheel Diameter Type à double roue Ø500 Type à double roue Ø600 Type à double roue Ø800 Quatre cylindres, 800KG Cinq cylindres, 1200KG
Cabestan Power Boîte de vitesses de servomoteur 3,7 kW Moteur réducteur 5,5 kW

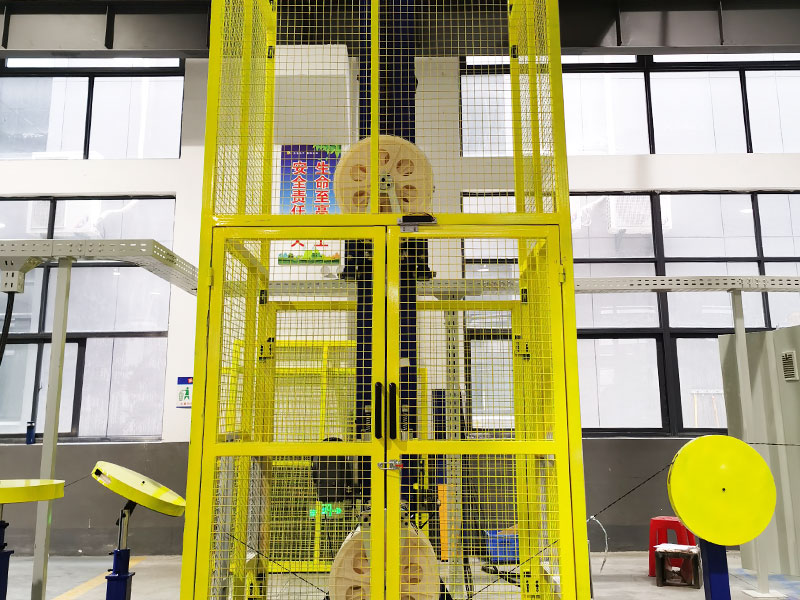

Accumulation de fils Support de tension d'accumulation de fil horizontal, longueur totale de 12 mètres, 10 rainures 9 rainures sur la roue de stockage de fil, stockage total de fil de 180 mètres, tension d'embrayage à poudre magnétique, verticale ou autres types personnalisables.
Support de tension Nonn
Accumulation de fils Wheel Diameter Ø300, la spécification du diamètre de la roue peut être personnalisée Ø400, la spécification du diamètre de la roue peut être personnalisée Nonn
Compteur de compteur Compteur de compteur de type roue de pression, circonférence de roue de compteur de 500 mm, détection d'encodeur, coefficient de correction de compteur réglable, d'autres types de compteurs de compteurs sont personnalisables. Cabestan chenille with metre counting function, other models can be customized.

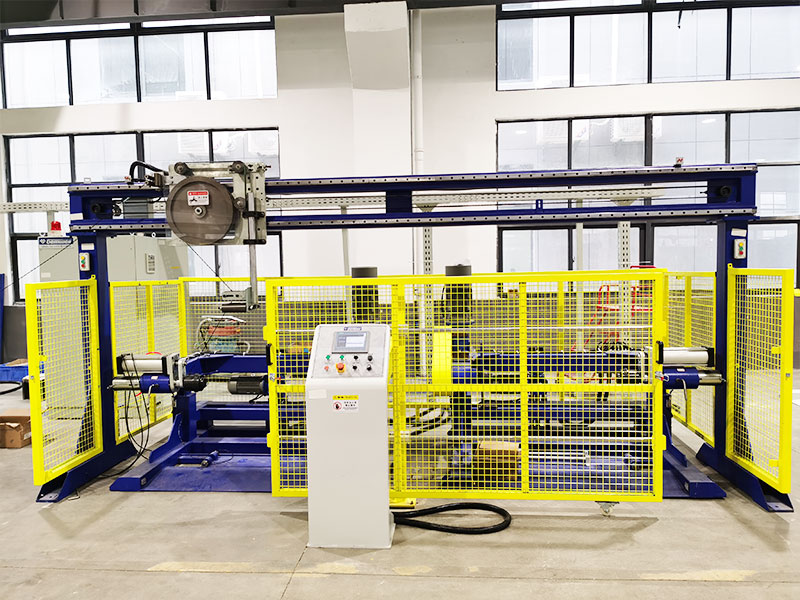

Prendre Type Récepteurs sans arbre à double tête, levage électrique, disposition des fils à tige filetée, d'autres types sont personnalisables. Fin de la prise de fondation axiale, mode de prise de couple, d'autres types peuvent être personnalisés.
Prendre Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Prendre Power Moteur réducteur 3,7 kW Moteur réducteur 5,5 kW

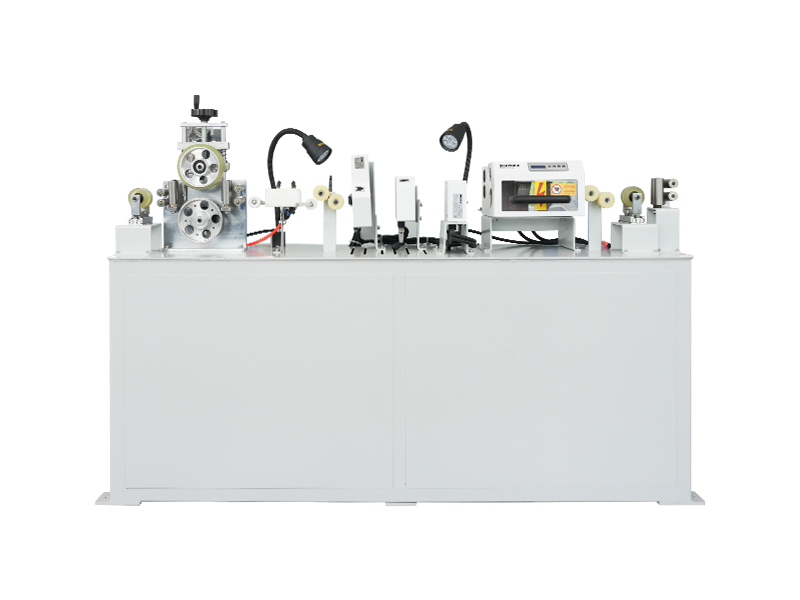

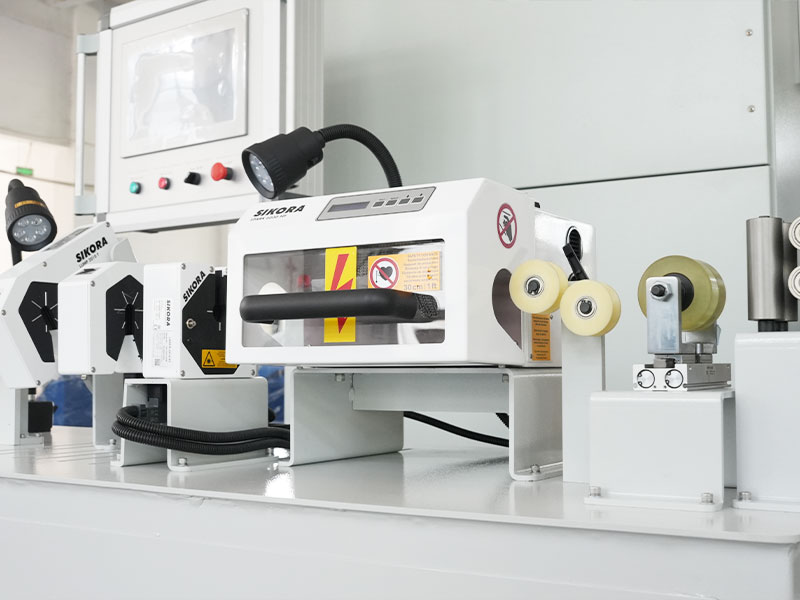

Jauge de diamètre laser Jauge de diamètre à axe unique fabriquée en Chine, précision de mesure de 0,001, d'autres marques telles que SIKORA/ZUMBACH/PROTON/TAKIKAWA peuvent être personnalisées.
Testeur d'étincelles à fréquence industrielle Testeur d'étincelles haute tension de type perle fabriqué en Chine, plage de tension 0-15KV, personnalisable d'autres marques telles que CLINTON/SIKORA/PROTON
Boîte électrique de contrôle Armoire électrique VICTOR avec peinture ignifuge respectueuse de l'environnement, IHM WEINVIEW 10", automate SIEMENS, interrupteurs SCHEIDER, contrôleur de température RKC. Les marques de moteurs et de convertisseurs de fréquence sont personnalisables.
Puissance brute 75KW 90KW 110KW 135KW 185KW 255KW


ÉLÉMENTS DE PERSONNALISATION OPTIONNELS

Cabestan avant Cabestan avant à double roue Ø500 personnalisable Le cabestan avant à double roue Ø600 peut être personnalisé Le cabestan avant chenille Ø800KG peut être personnalisé
Machine à injecter La machine d'injection est personnalisable, la machine de moulage par injection horizontale est préférée pour l'extrusion de gaine.
Extrudeuse de couche intérieure/extérieure L'extrudeuse de couche interne/externe peut être personnalisée, avec une disposition préférée en forme de V.
Détection de pression Une pression Un capteur ou une soupape de sécurité antidéflagrante peut être ajouté à la plaque à bride de la tête de la machine.
Extracteur sous vide Des dispositifs de vide peuvent être ajoutés à l’entrée de la tête de la machine.
Mélangeur de lots maîtres de couleurs en spirale Le mélangeur principal de couleurs en spirale est personnalisable.
Machine électrique Option personnalisable pour ajouter une machine à poudre électrique de type agitateur ou une machine à poudre électrostatique respectueuse de l'environnement.
Machine de découpe de fil La machine à couper le fil est personnalisable.
Plaque d'enroulement Options personnalisables pour ajouter une plaque d'enroulement simple ou rapide.
Machine à enrouler de type 8 8 types de bobineuses sont personnalisables.
Bobineuse/machine d'emballage automatique La machine d'enroulement/emballage automatique est personnalisable.
Sécheur soufflant à pompe à air Le séchoir soufflant à pompe à air est personnalisable.
Détecteur de grumeaux Option personnalisable pour ajouter des fonctionnalités de détection de grumeaux à l'instrument de mesure sur la jauge de diamètre des marques chinoises, ou personnaliser d'autres marques comme SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Imprimante à jet IMAJE/KGK/LEIBINGER est personnalisable.
Mesure d'excentricité BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA est personnalisable.
Refroidisseur d'eau Le refroidisseur d'eau est personnalisable et le réservoir possède une structure d'isolation intercalaire.
Échangeur de chaleur à plaques Les échangeurs de chaleur à plaques sont personnalisables.
Tableau d'affichage électronique suspendu Option personnalisable pour ajouter un écran électronique LED double face ou d'autres types.
Système de gestion de recettes intelligent Option personnalisable pour ajouter un système de gestion de formule intelligent, stockant des données telles que la tension du fil, la température de préchauffage, le diamètre extérieur de l'extrusion, l'espacement des fils et la pression de l'air dans le PLC. Avec le mode de communication par bus, il prend en charge la collecte et l'importation de données MES, l'accès en un clic au processus de production, le démarrage en un clic et réalise une production numérique intelligente.
Équipements auxiliaires périphériques Prise en charge de la personnalisation d’équipements auxiliaires périphériques supplémentaires ou d’une ligne d’extrusion spéciale personnalisée.
Câblage électrique Support de goulotte de câbles aériens de 2,5 mètres, conduites d'air, fils de signal et câble d'alimentation disposés avec des isolations, entrée de fil par le haut du boîtier de commande électrique, méthodes alternatives personnalisables.
Règles et normes de sécurité Fabriqué selon les normes de sécurité chinoises CCC, personnalisable selon les normes de sécurité CE/CSA/UL.
Normes d'alimentation Triphasé 380 V/50 Hz, personnalisable pour différentes tensions et fréquences dans différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Rendement de production élevé : Conception optimisée par les vis, résistante à l'usure, antiadhésive, chromée sans chute, masquage sans colle, changement de couleur rapide, vitesse de ligne élevée, rendement de production élevé.

● Large gamme d'applications : selon le type de matériaux, il peut être équipé de la vis d'extrudeuse correspondante, qui peut fournir un type de gradient à filetage unique, un type de séparation à double filetage BM et d'autres types de vis.

● Conception étanche : Les structures uniques d'étanchéité et de positionnement garantissent que la bride ne fuit pas de matériau et que le niveau de hauteur de la tête d'extrusion reste stable même pour une utilisation à long terme.

● Contrôle précis de la température : ±1 ℃.

● Intelligent: Un système de gestion de formule intelligent peut être personnalisable. Il offre un accès en un clic à la formule SOP, une préparation au démarrage en un clic, un démarrage en un clic et un contrôle intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du système de contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
