Ligne d'extrusion d'isolation de fil de noyau LSZH/XLPE/TPE/TPU Manufacturers

Retourner la liste
Ligne d'extrusion d'isolation de fil à noyau solide

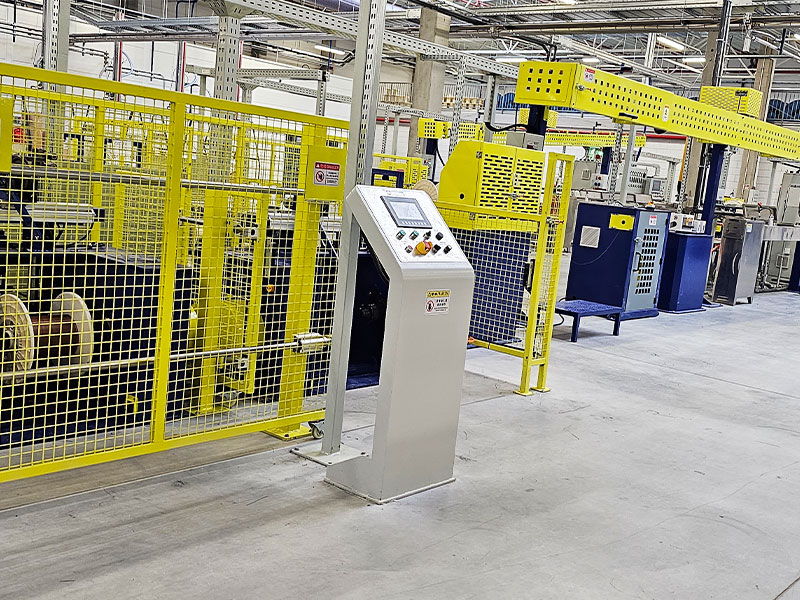

Ligne d'extrusion d'isolation de fil de noyau LSZH/XLPE/TPE/TPU

La ligne d'extrusion d'isolation de fil de noyau LSZH/XLPE/TPE/TPU est un équipement non standardisé avec personnalisation. Le modèle de machine principal est généralement de 30 à 65 mm. Il convient à l'extrusion à noyau solide de fils électroniques, de fils ignifuges, de cordons d'alimentation et d'autres fils. Les matériaux d'extrusion mentionnés ci-dessus ont une viscosité élevée, une faible fluidité et une grande résistance. Par conséquent, la pression à l’intérieur du cylindre de vis et de la tête de la machine est forte pendant la production par extrusion. Une forte pression entraîne des températures élevées. Les températures élevées entraîneront la décomposition et le vieillissement des matériaux. Les matériaux vieillis se présenteront sous la forme de petites particules solides recouvertes à la surface du fil, il est facile de former des points de claquage par étincelle, provoquant des défauts du produit. Une extrudeuse d'isolation de fil à noyau halogène à faible fumée et sans halogène présente les caractéristiques suivantes : grande puissance d'entraînement du moteur principal, refroidissement suffisant de la vis et du baril, bon contrôle de la température, bonne fluidité du canal d'écoulement de la filière sans marques de fermeture du moule, tolérance de diamètre de fil stable et surface lisse sans particules, tension de gain et de reprise stable et efficacité de production élevée. Différents utilisateurs auront des besoins différents lors de la commande de cet équipement. Notre société peut prendre en charge une personnalisation personnalisée en fonction des besoins des utilisateurs. En termes de matériel, nous pouvons proposer une variété de modèles et de marques d'accessoires de base parmi lesquels les utilisateurs peuvent choisir. En termes de logiciels de contrôle électrique, nous pouvons également fournir des méthodes de contrôle électrique avancées, économiques et pratiques. En raison des différentes configurations globales, le prix de cette machine varie également considérablement. Par conséquent, le principal facteur qui détermine le prix de cette machine est le positionnement au niveau de la configuration du produit de l'utilisateur. De plus, étant donné que ce produit est un équipement personnalisé non standardisé avec seulement une production en petits lots, la conception, la fabrication, l'installation et le débogage prennent plus de temps. Les utilisateurs doivent réserver suffisamment de cycles d'approvisionnement pour obtenir la livraison du produit souhaité.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：Ligne d'extrusion d'isolation de fil de noyau de PVC/PE/PP/PU
Product Details

COMPOSANTS

● Support de paiement
● Support de redressage

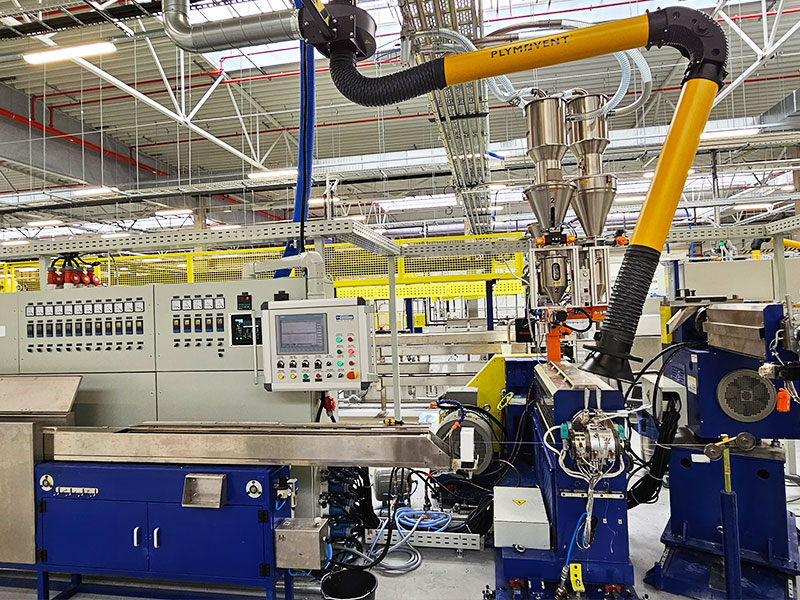

● Extrudeuse principale
● Tête d'extrudeuse
● Machine de séchage de matériaux
● Canal mobile à température constante
● Réservoir d'eau de refroidissement
● Buse de soufflage d'air
● Cabestan
● Support d'accumulation de fil
● Compteur de compteur
● Jauge de diamètre laser
● Testeur d'étincelles haute fréquence
● Prendre
● Boîte de contrôle de l'électricité
● Voici les options personnalisées
● Préchauffeur
● Machine à injecter
● Imprimante
● Vanne de décharge de matière BY-PASS
● Appareil à vide
● Séchoir à trémie d'alimentation
● Détecteur de grumeaux
● Condensateurs électrostatiques à eau
● Jauge d'excentricité
● Panneau d'affichage électronique
● D'autres équipements auxiliaires périphériques peuvent être personnalisés et ajoutés.


SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques 30 25 type 35 25 type type 40+30 Type 45+35 Type 50+35 Type 60+40 Type 70+40 Type 80+40
Type de fil approprié Convient pour les fils haute fréquence, les câbles de données, les fils électroniques UL, le câblage de bâtiment BV/BVR, les cordons d'alimentation, les fils automobiles et autres fils de l'extrusion d'isolation à noyau solide du conducteur en fil de cuivre.
Gamme de conducteurs pour la norme américaine AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Plage de diamètres de conducteur Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63mm Ø0,40-2,59mm AWG18-5 AWG12-2
Plage de superficie du conducteur 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1,02-4,62 mm Ø2.05-6.54mm
Diamètre extérieur de l'extrusion Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8 mm 1-16 m㎡ 3,5-35 m㎡
Plage de vitesse du fil 15-150 m/min 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min Ø1,8-6,0 mm Ø3.0-8.0mm
Structure de la machine Prenez la tête de l'extrudeuse comme axe central, toutes les pièces, du gain à la réception, sont distribuées linéairement. La ligne d'extrusion standard a une hauteur centrale de 1 mètre et une longueur totale de 20 à 25 mètres
Type de paiement Le support de paiement actif sans arbre, le levage électrique, le serrage pneumatique, d'autres types tels que le paiement de flyer, le paiement de type arbre, le paiement de type tension de friction et tout autre support de paiement actif ou passif peuvent également être personnalisés.
Spécifications de paiement Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Pouvoir de remboursement 3,7 kW 5,5 kW 7,5 kW
Type de tension de remboursement Déplacez ou ajoutez/supprimez des blocs de contrepoids pour ajuster la tension, et il peut également être personnalisé pour ajuster la tension avec un servomoteur.
Support de redressage Support de redressage de conducteurs à 5 roues, le diamètre extérieur de la roue de redressage de conducteurs est de Ø60, simple rainure, avec une boîte à outils.
Type de préchauffeur Un préchauffeur de conducteur pour fils de cuivre, un préchauffeur de conducteur d'air chaud à four fermé ou un préchauffeur de type direct peuvent être personnalisés.
Puissance du préchauffeur de conducteur 3KVA 5KVA 8KVA 10KVA
Sortie de matériau de l'extrudeuse 20kg/h 30kg/h 40kg/h 50kg/heure 60kg/h 90kg/h 130kg/heure 150kg/h
Puissance de l'extrudeuse 11KW 15KW 22KW 30KW 37KW 55KW
Paramètres de vis Rapport L/D 28:1, taux de compression : vis à filetage unique LSZH1.2 / vis à filetage unique XLPE3.0 / vis à double filetage TPE2.9 / vis à double filetage TPU2.9 Le rapport L/D est de 26 : 1 et le matériau de la vis est du 38CrMoAlA fabriqué en Chine et peut être personnalisé.
Type de chauffage Anneaux chauffants en fonte d'aluminium pour le corps, anneaux chauffants en cuivre pour le col, tubes chauffants en quartz pour les pinces/têtes/filière de la tête d'extrudeuse.
Contrôle de la température Corps3 pince1 col1 tête1 matrice1 Corps4 pince1 col1 tête1 matrice1
Puissance de chauffage 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
Refroidissement du fût Ventilateur centrifuge à 3 sections Ventilateur centrifuge à 4 sections + tube de cuivre en spirale faisant circuler l'eau
Séchoir à trémie d'alimentation 12KG 25KG 50KG
Assiette nid d'abeille La machine est fabriquée en acier inoxydable 316 sans galvanoplastie. Il possède une structure d'écoulement guidée intérieurement, avec des trous d'écoulement reliés entre eux par des chanfreins sans coins morts. La plaque en nid d'abeille et la bride sont scellées avec un mastic conique pour éviter les fuites.
Type de tête La tête d'extrudeuse à centrage automatique de type U7, mouvement de pression uniforme du canal extérieur basse pression à rainure profonde, peut être personnalisée avec différentes structures telles qu'une couche simple/double couche/une bande d'injection simple/des bandes d'injection doubles, etc., réglable et d'autres types (micro-réglable de centrage automatique) peuvent également être personnalisés.
Marque principale La tête de machine est fabriquée en Chine et peut être personnalisée pour d'autres marques telles que EUROTEK, UNITEK, EUROCAB et MICRODIA
Pince à tête Il y a deux moitiés d'une pince de tête de machine, avec deux ensembles de vis de serrage de tige de haut en bas de manière synchronisée. Une clé unidirectionnelle peut être incluse et d'autres types de pinces de tête de machine peuvent être personnalisés.
Mise à niveau de la tête Adoptant une structure à double broche de positionnement à bride de tête, le niveau de hauteur de la tête reste inchangé pendant une longue période.
Canal mobile Canal mobile à température constante, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Réservoir d'eau de refroidissement Réservoir en forme de U monocouche de 5 mètres Réservoir monocouche en forme de U de 10 mètres, système de refroidissement par eau en circulation, pas de refroidisseur d'eau. L'ensemble du réservoir est en matériau SUS304. Des réservoirs double couche en forme de U ou en forme de W sont disponibles pour être personnalisés.
Buse de soufflage d'air haute pression La buse de soufflage de type inversé, le matériau POM, la structure de soufflage double, située dans le réservoir d'eau mobile, le réservoir d'eau de refroidissement, le cabestan, d'autres types de buses de soufflage peuvent être personnalisés.
Cabestan type Courroie simple type roue à 3 rainures en deux parties Cabestan léger à double roue en titane et acier inoxydable résistant à l'usure Cabestan à double roue en aluminium anodique
Cabestan wheel diameter Type de roue double en alliage de titane haute résistance Ø375 Type à double roue Ø500
Cabestan power 3.7 servomoteur Moteur servo 3,7 + boîte de vitesses
Support de tension d'accumulation de fil Support de tension d'accumulation de fil incliné, longueur totale de 12 mètres, rail en tôle d'acier, chariot léger, 10 rainures + 9 rainures pour roue d'accumulation de fil, capacité totale de stockage de fil est de 200 mètres, tension du servomoteur. D'autres types sont personnalisables.
Diamètre de la roue d'accumulation de fil Ø100 Ø150, le diamètre de la roue peut être personnalisé Ø180, le diamètre de la roue peut être personnalisé Ø250, le diamètre de la roue peut être personnalisé
Compteur de compteur Compteur de type roue de guidage avec une circonférence de roue de 400 mm. Il utilise un encodeur pour détecter et permet un réglage précis du coefficient de correction du compteur. D'autres types de dispositifs de comptage de compteurs sont disponibles. Compteur à rouleaux presseurs, avec circonférence de roue de 500 mm.

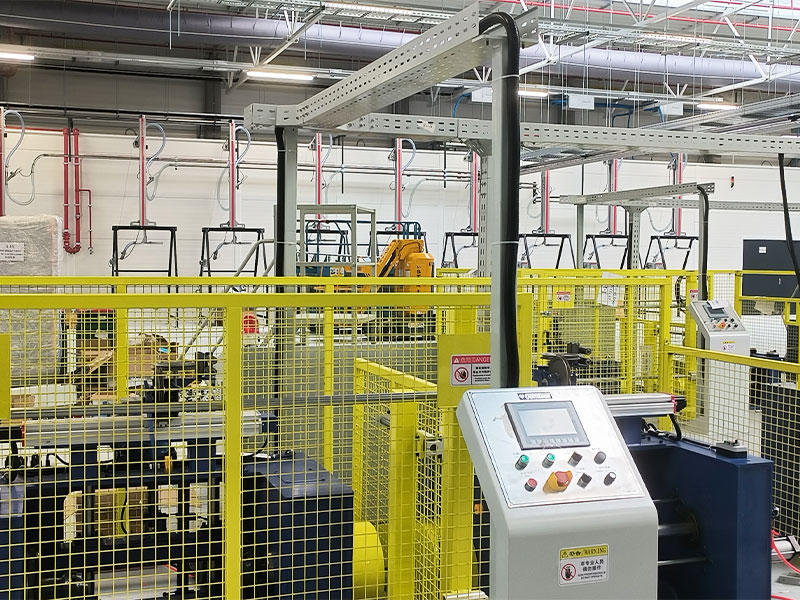

Prendre type Le type d'enrouleur à double tête, le type à changement automatique de bobine ou d'autres machines d'enroulement de fil sans arbre peuvent être personnalisés. Type sans arbre à double tête, levage électrique, serrage pneumatique
Prendre reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Prendre power 2,2 kW 3,7 kW 5,5 kW
Prendre wire arrangement Servomoteur 0,4 KW pour la disposition des fils

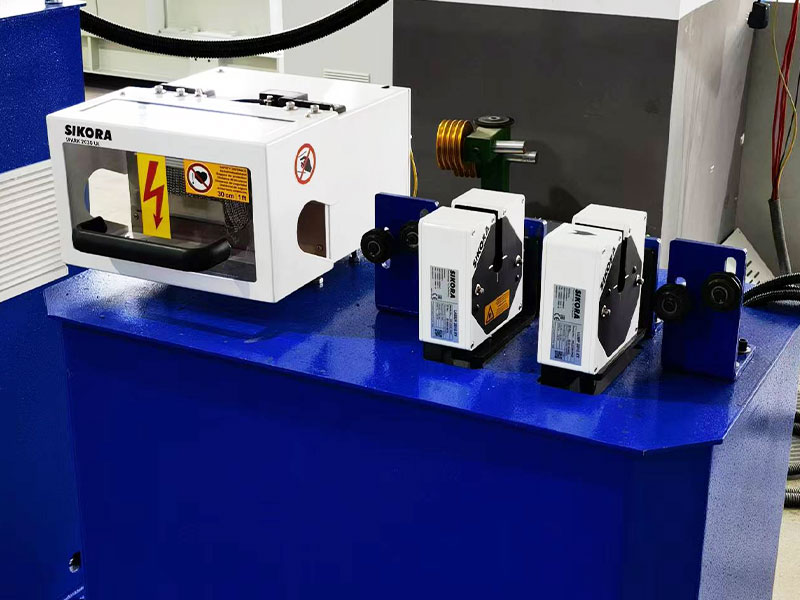

Jauge de diamètre laser Jauge de diamètre à axe unique fabriquée en Chine, la précision de mesure est de 0,0001, d'autres marques, telles que SIKORA/ZUMBACH/PROTON/TAKIKAWA, etc. sont personnalisables.
Testeur d'étincelles haute fréquence Fabriqué en Chine, testeur d'étincelles haute fréquence de type perle, la tension est de 0 à 15 KV, d'autres marques, telles que CLINTON/SIKORA/PROTON, peuvent être personnalisées.
Boîtier de contrôle de l'électricité Armoire électrique VICTOR avec peinture ignifuge respectueuse de l'environnement, IHM WEINVIEW 10", automate SIEMENS, interrupteurs SCHEIDER, contrôleur de température RKC. Les marques de moteurs et de convertisseurs de fréquence sont personnalisables.
Puissance totale 38KW 50KW 65KW 70KW 73KW 88KW 100KW 125KW

ARTICLES PERSONNALISÉS OPTIONNELS

Cabestan wire drop device Le cabestan d'extrusion d'isolation de fil central sans dispositif de chute de fil peut être personnalisé pour en ajouter un.
Essai de pression Des capteurs de pression ou des soupapes de sécurité antidéflagrantes peuvent être personnalisés sur la bride de tête.
Imprimante Les imprimantes à encre ou d'autres types peuvent être personnalisées.
Extracteur sous vide L'extraction sous vide au niveau de la ligne d'entrée du collecteur peut être personnalisée.
Sèche-cheveux Le sèche-cheveux à haute efficacité peut être personnalisé lorsque la machine est en extrusion à grande vitesse.
Détecteur de grumeaux Option personnalisable pour ajouter des fonctionnalités de détection de grumeaux à l'instrument de mesure sur la jauge de diamètre des marques chinoises, ou personnaliser d'autres marques comme SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Jauge de capacité statique de l'eau Les jauges de capacité statique de l'eau, telles que BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, peuvent être personnalisées.
Jauge d'excentricité Jauge d'excentricités, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Refroidisseur Un refroidisseur ou un réservoir avec une couche isolée peut être personnalisé.
Carte électronique suspendue Les écrans électroniques LED double face ou d'autres types sont pris en charge.
Système de gestion de formule intelligent Les systèmes intelligents de gestion de formulation peuvent être personnalisés et des données telles que la tension d'aspiration, la tension de la ligne de stockage, la température de préchauffage, le contrôle de la température de l'hôte, le diamètre d'extrusion, la distance entre les rangées d'aspiration et les valeurs de pression d'air seront introduites dans le PLC. Il utilise le mode de communication par bus Profinet, la prise en charge de l'acquisition et de l'importation de données MES, le processus de production d'appel à une touche, le démarrage à une touche et permet des produits numériques intelligents.
Équipement auxiliaire périphérique D'autres accessoires périphériques ou personnalisations spéciales pour l'ensemble de la machine peuvent être personnalisés.
Câblage électrique Support de goulotte de câbles aériens de 2,5 mètres, conduites d'air, fils de signal et câble d'alimentation disposés avec des isolations, entrée de fil par le haut du boîtier de commande électrique, méthodes alternatives personnalisables.
Norme de réglementation de sécurité Fabriqué conformément aux normes de sécurité chinoises CCC et personnalisable pour répondre aux normes de sécurité CE/CSA/UL.
Normes d'alimentation Alimentation triphasée 380 V/50 Hz, avec tension et fréquence personnalisables pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Rendement de production élevé : Conception optimisée par les vis, résistante à l'usure, antiadhésive, chromée sans chute, masquage sans colle, changement de couleur rapide, vitesse de ligne élevée, rendement de production élevé.

● Large gamme d'applications : selon le type de matériaux, il peut être équipé de la vis d'extrudeuse correspondante, qui peut fournir un type de gradient à filetage unique, un type de séparation à double filetage BM et d'autres types de vis.

● Conception étanche : Les structures uniques d'étanchéité et de positionnement garantissent que la bride ne fuit pas de matériau et que le niveau de hauteur de la tête d'extrusion reste stable même pour une utilisation à long terme.

● Haute qualité: La concentricité de nos produits en fils isolés varie de 93 % à 97 % et le diamètre extérieur a une tolérance de ±0,005.

● Contrôle précis de la température : dans ± 1 ℃.

● Contrôle intelligent : Nous fournissons des systèmes de gestion intelligents personnalisables qui permettent un accès en un clic aux formules SOP, une préparation et un démarrage de la machine en un clic et un fonctionnement intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du système de contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
