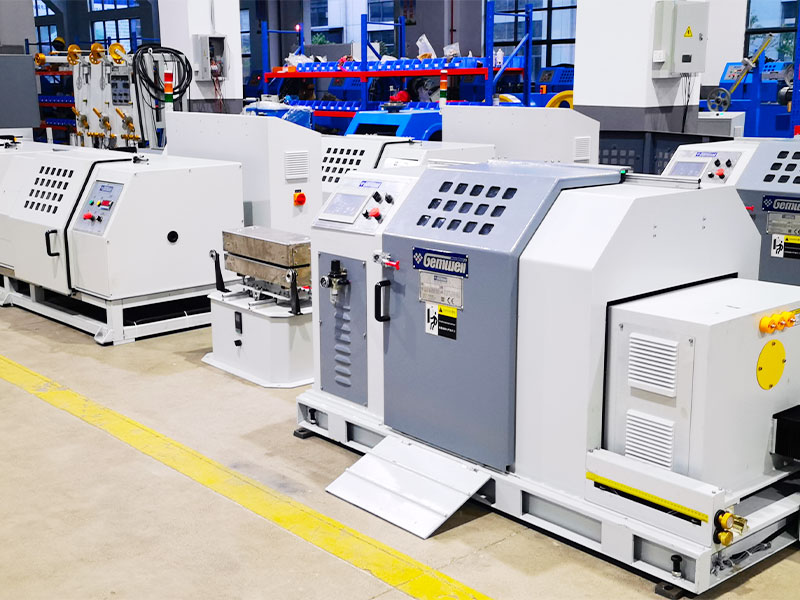

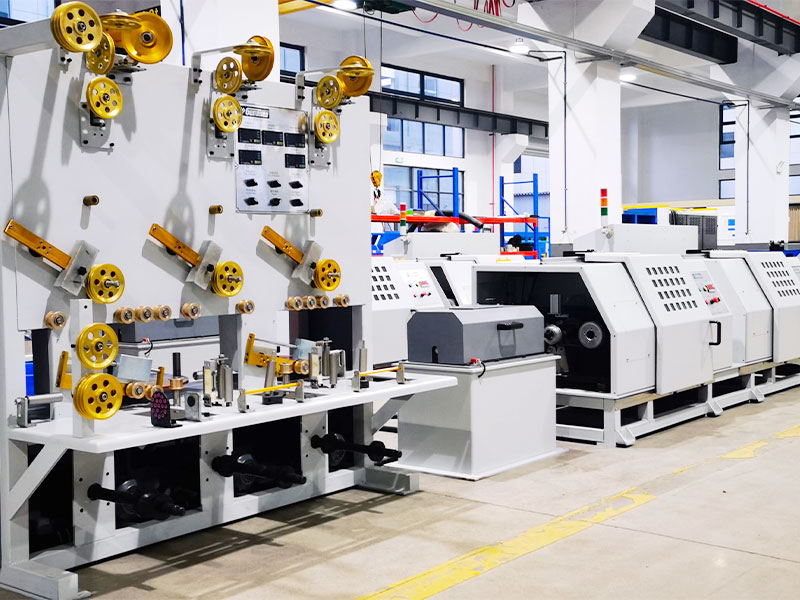

(Double noyaux + fil de terre + emballage longitudinal) Machine de torsion de paires de fils en porte-à-faux à pas unique

Le nombre de têtes de crémaillère de paiement peut être étendu et configuré. Lorsque des fils de terre sont ajoutés à deux âmes de fil de signal ou plus pour une torsion par paire avec une torsion arrière libre de contrainte interne, cela s'avère payant, et lorsque des matériaux de ruban métalliques ou non métalliques sont ajoutés pour un emballage à rotation centrale ou un emballage longitudinal, il est généralement recommandé d'utiliser une seule méthode de torsion. Par rapport à la méthode de double torsion, la méthode de torsion simple a une efficacité de production inférieure, mais elle peut obtenir une meilleure apparence physique et de meilleures performances électriques de qualité d'emballage du ruban. Cette unité de machine à torsion unique est spécialement conçue pour la ligne de production de (blindage d'emballage de ruban de fil de terre à torsion de paire). L'unité de torsion unique adopte une structure de cabestan intégrée. La roue du cabestan est fixée sur le bras oscillant en porte-à-faux. Le moteur à cabestan et le moteur en porte-à-faux sont contrôlés par un mécanisme de verrouillage mécanique et électrique, fonctionnant de manière synchrone, permettant ainsi un contrôle électronique de pas de haute précision en continu. La précision du pas est proche d'une décimale, qui peut être réglée numériquement et fonctionne de manière stable et précise. La partie de paiement et la partie d'emballage longitudinale adoptent une conception centralisée intégrée pour économiser de l'espace. La bobine réceptrice adopte un servo-contrôleur de mouvement dans la structure de disposition de l'arbre, qui n'endommage pas le fil fini et rend la disposition précise et belle.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：(Double torsion arrière + fil de terre + emballage rotatif central) Machine de torsion de paire de fils de type arc à pas unique
Product Details

COMPOSANTS

● Ø400 Arbre intégré distributeur actif 3 unités
● Machine à rubaner longitudinale à tension constante 2 unités
● Concentrateur de fil 1 unité
● Machine à ruban rotative centrale - 2 unités en option
● Four télescopique 1 unité

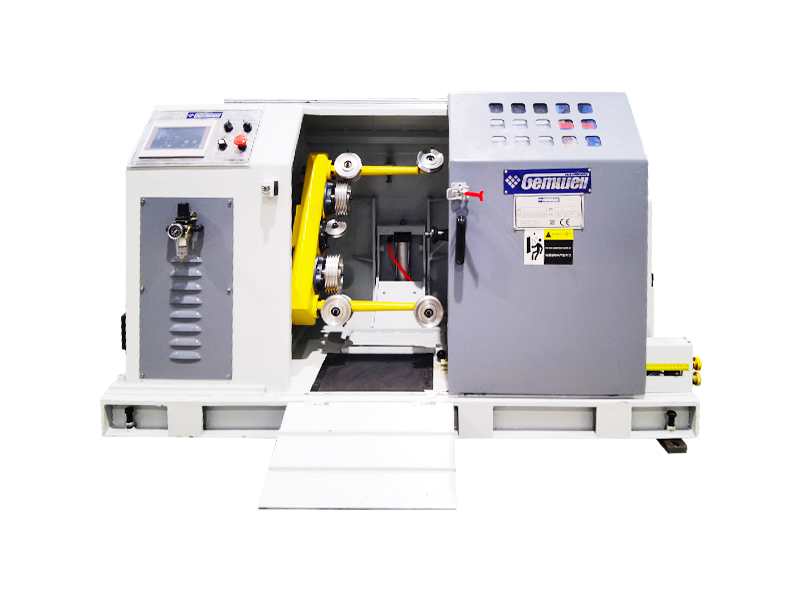

● Machine à torsion simple en porte-à-faux Ø400 1 unité
● Système de contrôle 1 unité
● Les équipements auxiliaires périphériques peuvent être personnalisés.


SPÉCIFICATIONS TECHNIQUES

Structure de paiement La norme est un support de dévidage actif à arbre intégré à 3 têtes, avec 2 têtes pour le dévidage du fil central et 1 tête pour le dévidage du fil de cuivre. D'autres types de gains peuvent être personnalisés.
Structure de souscription La norme est une machine à simple torsion en porte-à-faux de Ø400 avec un arbre rectifié. La bobine réceptrice de type Ø500 peut être personnalisée.
Structure globale de la machine Disposer le long de la ligne centrale de l'ordinateur central à simple torsion, placé respectivement du paiement à la réception avec une structure divisée
Type de fil approprié Il convient à la torsion de paires de fils haute fréquence tels que les câbles HDMI, USB3.1, USB4.0 et LAN, ainsi que des câbles de données et des câbles électroniques (centre de fil de terre à 2 conducteurs ou emballage longitudinal)
Spécification du fil central Gamme : Ø0,6-1,8 mm, au-delà de cette plage, peut être personnalisé
Diamètre extérieur du fil toronné plage : Ø1,3-4,0 mm, au-delà de cette plage peut être personnalisé.
Matrice de toronnage Le diamètre extérieur standard du moule est de 25 mm.
Méthode de torsion arrière Nonn
Rapport de torsion arrière Nonn
Direction d'échouage S/Z
Vitesse de rotation des gains MAX1000RPM (sans charge), la vitesse de fonctionnement réelle peut être réglée en fonction des spécifications du fil.
Vitesse d'enregistrement MAX2000RPM (sans charge), la vitesse de fonctionnement réelle peut être réglée en fonction de la largeur de la courroie et des spécifications du fil.
Plage de vitesse du fil La formule pour calculer la vitesse du fil est la suivante : vitesse de la machine à simple torsion x pas / 1 000 = m/min, avec une limite de vitesse maximale de 50 m/min.
Pas torsadé par fil La plage optimale de pas est de 10,0 à 50,0 mm, avec une précision à une décimale près, réglable en continu sans incréments, sélectionnée sur l'écran tactile.
Précision du pas Lors d'une production à vitesse constante, la précision du pas est de ±0,4 mm et pendant les processus de démarrage/arrêt, la précision du pas est de ±0,6 mm.
Matériau en porte-à-faux Structure légère en tubes d'acier rectangulaires à faible résistance à l'air
Puissance en porte-à-faux Servomoteur 3,7 kW.
Freinage de l'hôte
Frein à disque pneumatique.
Type de cabestan Un cabestan à double roue est équipé sur le porte-à-faux du châssis principal à simple torsion.
Diamètre de la roue du cabestan Roue cabestan en fil Ø159 à 4 rainures.
Puissance du cabestan Servomoteur 1,8 kW
Spécification de paiement Roues outils ABS Ø400. 500 roues payantes peuvent être personnalisées.
Spécification de reprise Roues outils ABS Ø400. 500 roues payantes peuvent être personnalisées, avec une vitesse maximale de 800 tr/min.
Trou intérieur de la bobine La taille standard est de Ø56 mm, avec une personnalisation disponible pour d'autres tailles de trous.

Levage de la broche du moulinet Enrouleurs artificiels, enrouleur à levage électrique
Méthode de serrage du moulinet Bobine de serrage d'écrou à cône supérieur
Poids de chargement du moulinet MAX200KG
Puissance du moulinet Moteur à engrenages 0,4 kW
Puissance de l'enrouleur Mode de tension de couple du servomoteur 1,3 kW
Disposition de la position du fil récepteur Type de rangée au sol, position de rangée de servomoteur 0,75 kW
Détection de manque de matériel de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.
Type de tension Levier d'arbre de remboursement actif, poids mobile et réglable pour ajuster la tension, contrôle PID sur la vitesse de remboursement. La prise de tension de couple peut être personnalisée en servomoteur pour contrôler la tension.
Plage de tension de remboursement 3N-40N/0,3kg-4kg/300g-4000g
Plage de tension de reprise 8N-50N/0,8kg-5kg/800g-5000g
Précision de la tension ±25g
Matériel de ruban adhésif AL, MYLAR, FEUILLE DE CUIVRE, PTFE, PI
Le diamètre extérieur de la bobine de ruban Matériau de tampon standard, OD Ø300, matériau d'arbre personnalisé disponible.
Largeur du ruban 3-20mm
Trou de la bobine de ruban 50,8/76
Puissance d'enregistrement Servomoteur 1,8 kW
Tension d'enregistrement Embrayage à hystérésis 1 NM
Longueur de stockage de la bande adhésive 400mm, changement de bande sans couper le fil.
Inspection rupture de bande Arrêt automatique lorsque la bande est sur le point d'être épuisée et cassée
Taux de chevauchement 0-50%, réglage du programme
Unités de tension pour rubans longitudinaux Frein à poudre magnétique 1NM
Moule à ruban longitudinal La norme est un tube de papier d'emballage tubulaire de type sans soudure, d'autres types de moules d'emballage longitudinaux peuvent également être personnalisés
Paramètres du four Four thermostatique télescopique, s'éloigner à l'arrêt pour éviter la cuisson du fil, et rentrer pour cuire le fil au démarrage.
Affichage des tensions Capteur de pression à affichage numérique de type communication, alarme de dépassement de tension et arrêt automatique.
Détection d'étincelles Peut être personnalisé pour ajouter un testeur d'étincelles
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement du fil et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation peut être personnalisée pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse rapide : L'arc d'angle d'échouage rotatif est équilibré statiquement et dynamiquement pour les tests et la correction. Il a une petite vibration et un faible bruit. La broche ne génère pas de chaleur pendant un fonctionnement continu à haute vitesse à long terme et la vitesse de rotation de la broche est rapide.

● Usage exclusif : Adapté à la torsion à grande vitesse de diverses âmes de fil, c'est l'équipement préféré pour la ligne de production de séries d'emballage de rubans à torsion par paires.

● Haute qualité: La conception en porte-à-faux avec une roue de cabestan tournant à une vitesse constante, garantissant un pas de fil stable et une haute qualité.

● Moins de flexion : Les poulies et les rouleaux de guidage sont conçus avec de grands diamètres pour réduire la courbure du fil, évitant ainsi d'endommager le pas de torsion.

● Pas précis : Le « mécanisme de transmission de précision de la puissance externe et du cabestan interne », exclusivement au monde, utilise une transmission mécanique complexe pour transmettre la puissance du moteur à l'extérieur de l'arc torsadé à la roue du cabestan à l'intérieur. En définissant le cabestan principal comme référence de mouvement, adoptez des contrôleurs de mouvement servo pour l'arc de torsion et le cabestan principal afin d'effectuer un contrôle précis du mouvement de la chaîne et d'obtenir un pas précis à n'importe quelle vitesse.

● Disposition efficace des fils : Le processus de disposition des fils adopte une structure en forme de boîte, dans laquelle la bobine de fil se déplace d'avant en arrière en ligne droite avec la boîte de stockage de fil, assurant ainsi un agencement bien organisé.

● Contrôle de tension stable : La tension du fil est contrôlée par un système de couple servomoteur, maintenant une tension constante lors du passage d'une bobine vide à une bobine pleine.

● Intelligent: Gestion des recettes, récupération des recettes SOP en un clic, préparation du démarrage en un clic, démarrage en un clic ; retour dynamique du pas de torsion, rapport de torsion arrière, détection de défaut/détection de déconnexion/arrêt lorsque le compteur atteint, panneau de commande intelligent

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser pour obtenir le contrôle du bus Profinet, qui garantit une transmission rapide du signal et de faibles interférences. Le dépannage et la maintenance sont disponibles quel que soit l'emplacement de la machine dans n'importe quel pays ou région du monde, tant qu'il existe un réseau de communication, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement fournis.
