Maison / Produit / Machine d'extrusion d'isolation de fil / Ligne d'extrusion d'isolation de fil à grande vitesse série PE/PP

Ligne d'extrusion d'isolation de fil à grande vitesse série PE/PP Manufacturers

Retourner la liste
Machine d'extrusion d'isolation de fil

Ligne d'extrusion d'isolation de fil à grande vitesse série PE/PP

La ligne d'extrusion d'isolation de fil à grande vitesse de câble série PE/PP est un équipement non standardisé avec personnalisation. Il adopte une ligne de production en série de tréfilage de fil de cuivre, de recuit de fil de cuivre, d'extrusion d'isolant et de rembobinage automatique de bobine. Il convient à l'extrusion d'isolation à grande vitesse du fil de signal. La ligne de production en série peut maintenir un revêtement isolant immédiat du conducteur après l'étirage du cuivre. Il peut éviter l'oxydation de la surface du fil de cuivre, agrandir l'effet cutané de la transmission électronique, maintenir la conductivité du conducteur, réduire l'atténuation du signal et augmenter la distance de transmission du signal. Les rouleaux de cuivre peuvent être produits en grands lots sans interruption, ce qui peut également garantir la cohérence des performances de transmission du fil dans l'ensemble du lot. La production en série peut être utilisée pour préparer la torsion des paires à l'étape suivante, améliorant ainsi la qualité du produit, réduisant les coûts et augmentant ainsi la compétitivité du marché des produits. Une ligne de production souhaitable de la série PE/PP présente les caractéristiques suivantes : corps de vis lisse et antiadhésif aux matériaux, petite déviation du diamètre extérieur du conducteur en fil de cuivre, ovale élevée du conducteur en fil de cuivre, allongement stable du conducteur en fil de cuivre, contrôle précis de la température, concentricité élevée de la tête de l'extrudeuse principale, diamètre de fil stable et faible tolérance, faible résistance au refroidissement du fil et taux de changement de bobine de fil réussi à 100 %. Notre société peut prendre en charge une personnalisation personnalisée en fonction des besoins des utilisateurs. En termes de matériel, nous pouvons proposer une variété de modèles et de marques d'accessoires de base parmi lesquels les utilisateurs peuvent choisir. En termes de logiciels de contrôle électrique, nous pouvons également proposer des méthodes de contrôle électrique économiques et pratiques ou avancées. En raison des différentes configurations globales, le prix de cette machine varie également considérablement. Par conséquent, le principal facteur qui détermine le prix de cette machine est le positionnement au niveau de la configuration du produit de l'utilisateur. De plus, étant donné que ce produit est un équipement personnalisé non standardisé avec seulement une petite quantité de production, la conception, la fabrication, l'installation et le cycle de débogage prennent plus de temps. Les utilisateurs doivent réserver suffisamment de cycles d'approvisionnement pour obtenir la livraison du produit souhaité.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

● Support de paiement

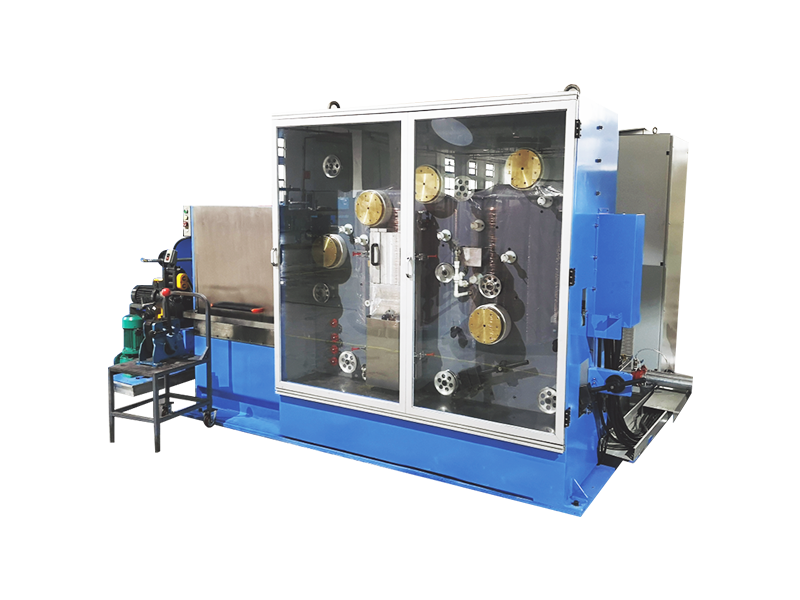

● Machine de recuit et de préchauffage à étirage continu
● Refroidisseur de filtre à poudre de cuivre
● Extrudeuse principale
● Machine à injecter
● Séchoir à trémie d'alimentation
● Doseur à spirale de couleur
● Tête d'extrudeuse
● Vanne de décharge de matière BY-PASS
● Canal mobile
● Réservoir d'eau de refroidissement
● Buse de soufflage d'air
● Cabestan
● Sèche-cheveux
● Compteur de compteur
● Jauge de diamètre laser
● Testeur d'étincelles haute fréquence
● Prendre
● Boîte de contrôle de l'électricité
● Voici les options personnalisées
● Imprimante
● Appareil à vide
● Détecteur de grumeaux
● Condensateur électrostatique à eau
● Jauge d'excentricité
● Panneau d'affichage électronique
● D'autres équipements auxiliaires périphériques peuvent être personnalisés et ajoutés.


SPÉCIFICATIONS TECHNIQUES

Principaux paramètres techniques 65+30 80 45
Type de fil approprié Convient pour les câbles de données (CAT5E/CAT6/CAT6A), les câbles haute fréquence, les câbles automobiles, les câbles d'ordinateur, les câbles électroniques, les câbles d'alimentation et autres fils conducteurs en cuivre avec extrusion d'isolation solide.
Gamme de conducteurs pour la norme américaine Tige de cuivre (Ø2,6-3,0 mm) → fil de cuivre (AWG26-20) Tige de cuivre (Ø2,6-3,0 mm) → fil de cuivre (AWG26-18)
Plage de diamètres de conducteur Ø0.40-0.81mm Ø0,40-1,02mm
Plage de superficie du conducteur 0,16-0,52 m㎡ 0,16-0,81 m㎡
Diamètre extérieur de l'extrusion Ø0.9-2.0mm Ø0,9-2,5mm
Plage de vitesse du fil 600-1500 m/min 600-1500 m/min
Principaux indicateurs Tolérance du diamètre extérieur du fil de cuivre ±0,001 mm, ovalité du fil de cuivre ±0,001 mm, allongement du fil de cuivre 18-30 %, tolérance du diamètre extérieur du noyau isolant ±0,005 mm, excentricité <0,007 mm

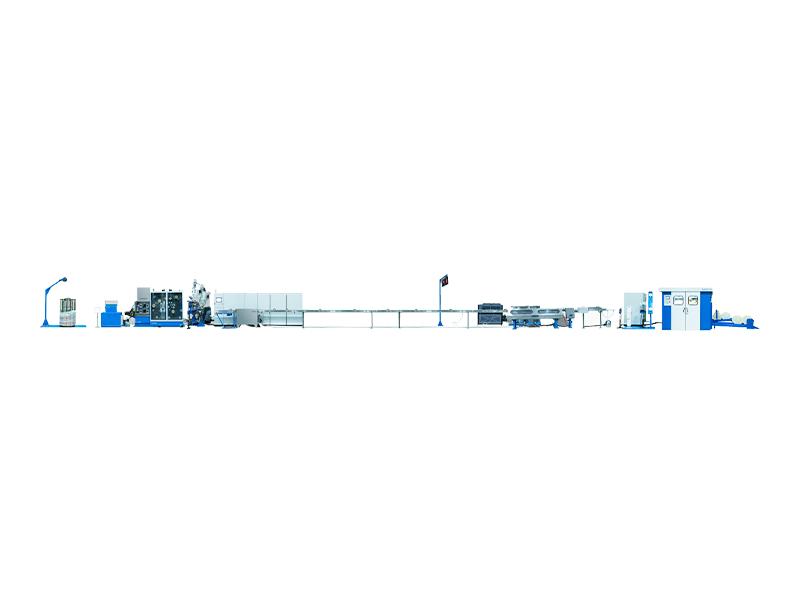

Structure de la machine En prenant comme axe la ligne médiane de la tête de l'extrudeuse, elle est disposée en ligne droite depuis le débit jusqu'à l'enroulement, le centre du modèle standard mesure 1 m de haut et la longueur totale est de 40 à 25 m.
Type de paiement L'utilisation standard de l'ensemble du rouleau de tige de cuivre sans oxygène à gain continu, du support de gain vertical à station unique en fil de cuivre, d'autres types tels que le gain de flyer, le gain de puissance sans arbre, etc. peut également être personnalisé.
Machine à tréfiler le milieu 17 moules, moteur DC 55 kW série Z4, coefficient de tréfilage et de réduction des polygones de 1,25, diamètre de roue à vitesse fixe de Ø200
Machine de recuit continu Méthode de recuit par court-circuit triangulaire à contact direct, sans protection contre les gaz, la tension de recuit est de MAX50V, le courant de recuit est de MAX800A, la puissance totale de recuit est de MAX40KVA
Machine de préchauffage continu Traction du moteur à courant continu de la série Z4 de 7,5 kW, la tension de préchauffage est de MAX50V, le courant de préchauffage est de MAX400A, la puissance totale de préchauffage est de MAX20KV, la température de préchauffage du conducteur est de 80-120 ℃
Machine de refroidissement de filtre à poudre de cuivre
Il est composé d'un dispositif de filtrage de poudre de cuivre, d'un réservoir d'eau de 1 200 L, d'un échangeur de chaleur à plaques de 4,5 kW et d'une pompe à eau de 2,2 kW, etc., qui filtre la poudre de cuivre dans la solution d'étirage et refroidit la solution d'étirage.
Sortie de l'extrudeuse 130kg/heure 180kg/heure
Puissance de l'extrudeuse Moteur à courant continu de 30 kW fabriqué en Chine, le moteur à courant alternatif peut être personnalisé Moteur à courant continu de 30 kW fabriqué en Chine, le moteur à courant alternatif peut être personnalisé
Paramètres de vis Rapport L/D : 26, taux de compression : PE3.0. Il se compose d'un matériau de vis 38CrMoAlA avec traitement thermique au nitrure sous vide et polissage chromé à grain de surface.
Type de chauffage Le corps de la machine est un anneau chauffant en fonte d'aluminium, le cou est un anneau chauffant en cuivre, la pince/tête/matrice de tête est un tube chauffant en quartz.
Contrôle de la température Corps 4 pince 1 col 1 tête 1 matrice 1
Puissance de chauffage 18KW 22KW
Refroidissement du fût Ventilateur centrifuge à 4 sections Ventilateur centrifuge à 4 sections
Machine à injecter power Machine d'injection de bandes horizontales avec contrôle de température en 3 étapes pour le corps et contrôle de température en 1 étape pour le cou, la machine d'injection de bandes verticales peut également être personnalisée.
Machine à injecter specification Type vertical Ø30 Type vertical Ø45
Machine à injecter ouput 15kg/h 25kg/h
Machine à injecter power 7,5 kW 11KW
Séchoir à trémie d'alimentation Sécheur à trémie d'alimentation fabriqué en Chine, d'autres marques peuvent être personnalisées.
Doseur à spirale de couleur Doseur à spirale couleur fabriqué en Chine, d'autres marques et quantités sont disponibles.
Assiette nid d'abeille La machine est fabriquée en acier inoxydable 316 sans galvanoplastie. Il possède une structure d'écoulement guidée intérieurement, avec des trous d'écoulement reliés entre eux par des chanfreins sans coins morts. La plaque en nid d'abeille et la bride sont scellées avec un mastic conique pour éviter les fuites.
Type de tête La tête de centrage automatique de type U7, le mouvement de pression uniforme du canal extérieur, peut être personnalisé avec différentes structures telles qu'une couche simple/double couche/une bande d'injection simple/une bande d'injection double, etc., et La tête d'extrudeuse (micro-réglable à centrage automatique) peut également être personnalisée.
Marque principale La tête de machine est fabriquée en Chine et peut être personnalisée pour d'autres marques telles que EUROTEK, UNITEK, EUROCAB et MICRODIA
Pince à tête Il y a deux moitiés d'une pince de tête de machine, avec deux ensembles de vis de serrage de tige de haut en bas de manière synchronisée. Une clé unidirectionnelle peut être incluse et d'autres types de pinces de tête de machine peuvent être personnalisés.
Essai de pression Capteur de pression ou soupape de sécurité antidéflagrante sur la bride de tête.
Vanne de décharge de matière BY-PASS Un ensemble de BY-PASS rotatif automatique électrique à trois voies, peut être personnalisé pneumatique ou d'autres types.
Mise à niveau de la tête En adoptant une structure à double goupille de positionnement de la bride de tête, le niveau de la tête ne sera pas déplacé pendant une longue période.

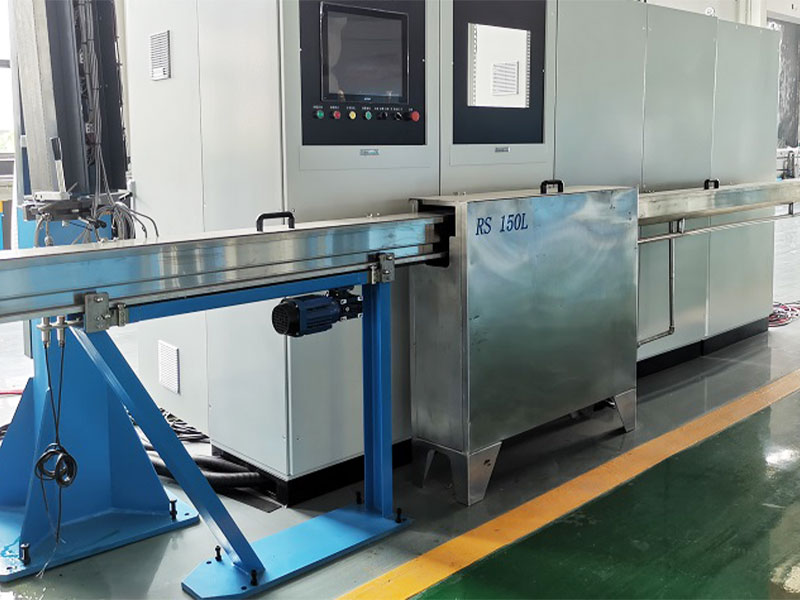

Canal mobile Canal mobile à température constante, réservoir d'eau chaude à circulation automatique, tuyau de chauffage 9KW 2 pièces, matériau SUS304 entier, longueur standard du petit réservoir d'eau 2500 mm, peut être personnalisé.
Réservoir de refroidissement Réservoir monocouche en forme de U de 20 mètres, bac à eau interne en forme de V, matériau SUS304, conception de couche intermédiaire anti-condensation à l'extérieur du réservoir
Buse de soufflage d'air haute pression Buse de soufflage de type inversé, matériau POM, structure de soufflage à deux étages, installée dans le réservoir d'eau mobile, le réservoir d'eau de refroidissement, le cabestan. D'autres types de buses de soufflage peuvent être personnalisés.
Sèche-cheveux Adoptant une buse de soufflage plate à haute pression, l'eau à la surface du fil est emportée lorsque le fil passe à travers l'orifice de soufflage d'air chaud. En même temps, il adopte une aspiration à pression négative, l'eau à la surface du fil est évacuée lorsque le fil passe à travers le trou de la fente d'aspiration sous vide.
Cabestan type Cabestan à double roue de refroidissement par pulvérisation à grande vitesse de type déposé par fil, avec une longueur de refroidissement de fil de 50 mètres.
Cabestan wheel diameter Roue fixe plate Ø350 roue à segments multi-gorges
Cabestan power 7,5 kW made-in-China DC motor, AC motor can be customized
Compteur de compteur Compteur de compteur de type roue de guidage, avec 400 mm de circonférence de roue de compteur, détection d'encodeur, coefficient de correction de compteur réglable, d'autres types de compteurs de compteurs sont personnalisables.

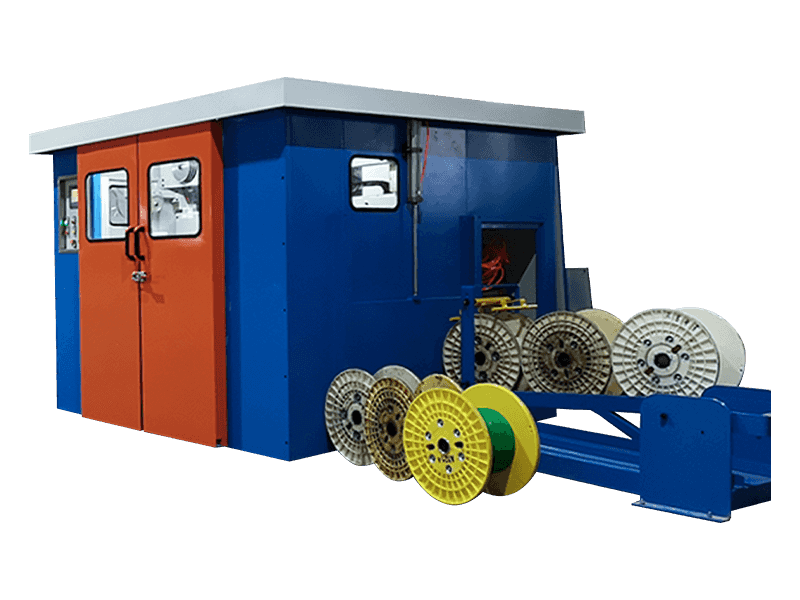

Prendre type Machine réceptrice à changement d'arbre automatique à double bobine Ø500, avec puissance de réception de 11 kW, serrage pneumatique et changement automatique de bobine lorsque le compteur est atteint, chargement et déchargement automatiques de la bobine de fil.

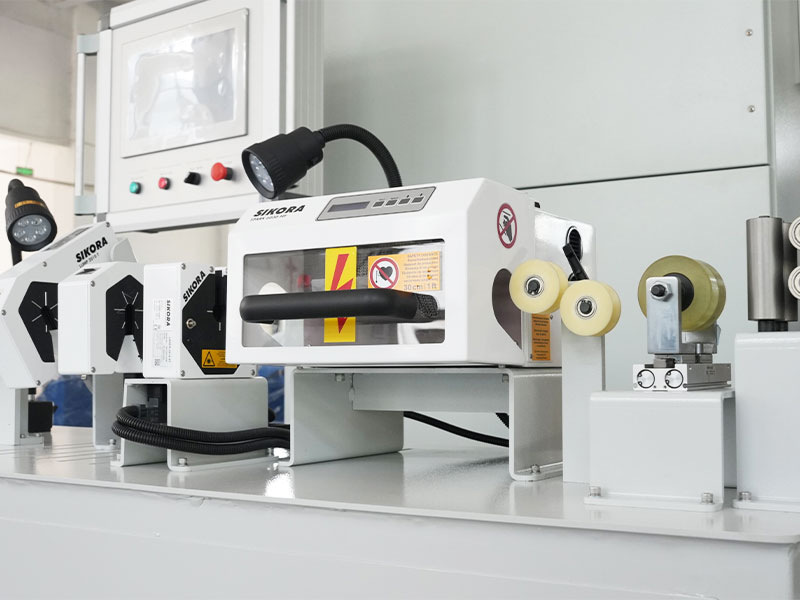

Jauge de diamètre laser Jauge de diamètre de fil fabriquée en Chine, la précision de mesure est de 0,001, d'autres marques, telles que SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA, etc. sont personnalisables.
Testeur d'étincelles haute fréquence Testeur d'étincelles haute fréquence de type perle fabriqué en Chine, la tension est de 0 à 15 KV, d'autres marques, telles que CLINTON/SIKORA/PROTON, peuvent être personnalisées.
Boîtier de contrôle de l'électricité Armoire électrique VICTOR avec peinture ignifuge respectueuse de l'environnement, IHM WEINVIEW 10", automate SIEMENS, interrupteurs SCHEIDER, contrôleur de température RKC. Les marques de moteurs et de convertisseurs de fréquence sont personnalisables.
Système de gestion de formule intelligent En adoptant le mode de communication du bus Profinet, les données de tension de gain, de tension de prise, de température de préchauffage, de contrôle de la température de l'hôte, de diamètre extérieur d'extrusion, de pas de prise, de valeur de pression d'air, etc. sont stockées dans le PLC, prenant en charge la collecte et l'importation de données MES, la récupération en un clic du processus de production, le démarrage en un clic, réalisant une production intelligente numérique.
Puissance totale 160KW 180KW


ÉLÉMENTS DE PERSONNALISATION OPTIONNELS

Imprimante une imprimante à grande vitesse ou un autre type d'impression peut être personnalisée.
Extracteur sous vide Un dispositif d'aspiration peut être ajouté en tête de machine lors de la personnalisation.
Détecteur de grumeaux Détecteur de grumeaux can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Jauge de capacité statique de l'eau Une jauge de capacité d'eau, comme BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, peut être ajoutée lors de la personnalisation.
Jauge d'excentricité Jauge d'excentricité, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Refroidisseur Un refroidisseur ou un réservoir avec couche isolée peut être personnalisé.
Carte électronique suspendue Les écrans électroniques LED double face ou d'autres types sont pris en charge.
Équipement auxiliaire périphérique D'autres accessoires périphériques ou personnalisations spéciales pour l'ensemble de la machine peuvent être personnalisés.
Câblage électrique Support de goulotte de câble aérien de 2,5 mètres, conduites d'air, fils de signal et câble d'alimentation disposés avec des isolations, entrée de fil par le haut de boîtier de commande électrique, méthodes alternatives personnalisables.
Norme de réglementation de sécurité Fabriqué conformément aux normes de sécurité chinoises CCC et personnalisable pour répondre aux normes de sécurité CE/CSA/UL.
Normes d'alimentation Alimentation triphasée 380 V/50 Hz, avec tension et fréquence personnalisables pour différents pays et régions.




CARACTÉRISTIQUES DU PRODUIT

● Rendement de production élevé : En adoptant une structure en série de tréfilage et d'extrusion, il peut obtenir une extrusion d'isolation à grande vitesse, un rendement de production élevé et moins de déchets.

● Conception étanche : Les structures uniques d'étanchéité et de positionnement garantissent que la bride ne fuit pas de matériau et que le niveau de hauteur de la tête d'extrusion reste stable même pour une utilisation à long terme.

● Haute qualité: Nos fils isolés ont une concentricité de 93 % à 97 %, une variation de diamètre extérieur de ±0,005,

Contrôle précis de la température : à ± 1 ℃.

● Intelligent: Notre système de gestion intelligent peut être personnalisé, permettant un accès facile aux formules SOP, aux préparations de démarrage en un clic et à un fonctionnement intelligent.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser l'utilisation du système de contrôle de bus Profinet, qui garantit une transmission rapide et à faible interférence du signal. Tant qu'il existe un réseau de communication dans n'importe quel pays ou région, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement mis en œuvre.
