Machine de torsion de paire à triple pas de type intégré pour câble réseau Manufacturers

Retourner la liste
Machine de torsion de paire à triple pas pour câble réseau

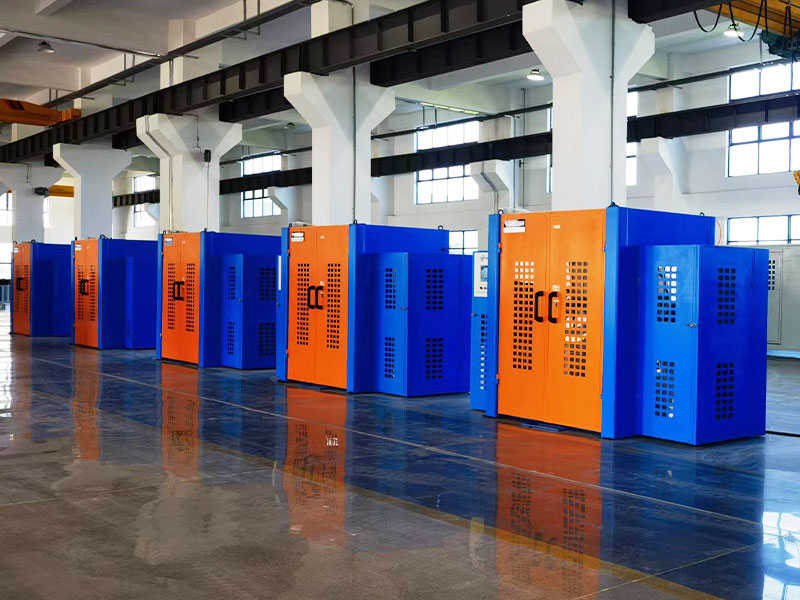

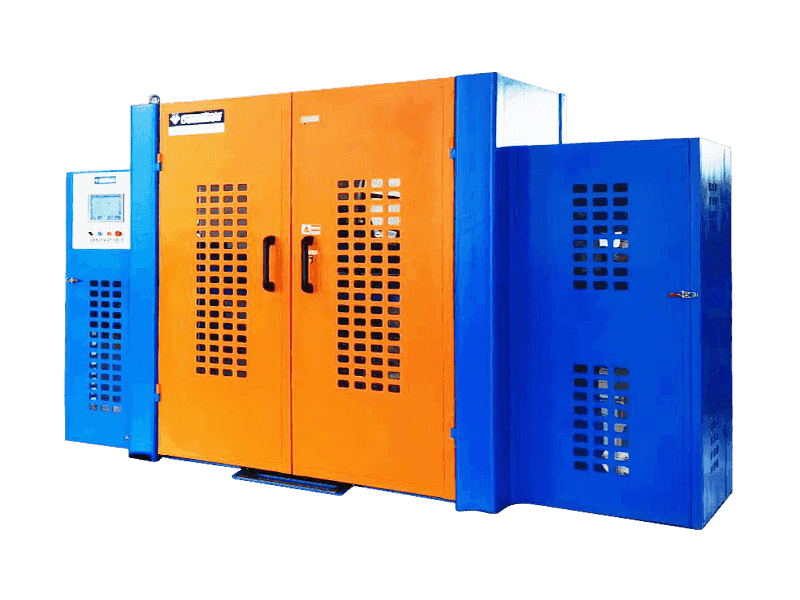

Machine de torsion de paire à triple pas de type intégré pour câble réseau

La machine à triple torsion peut réaliser trois fonctions : torsion simple, torsion arrière et torsion par paire. La machine entière comprend une seule partie de torsion pour le gain de torsion arrière et une partie de torsion par paire. La partie de paiement et la partie réceptrice adoptent une conception intégrée avec des couches supérieure et inférieure empilées pour économiser de l'espace. Il existe des parties de gain externes et internes du back twist. Le gain externe est conduit à travers l'arc d'angle de rotation jusqu'au trou de la matrice toronnée déviée du centre de rotation, et le gain interne est directement conduit à un autre trou sur le côté symétrique de la matrice toronnée dévié du centre de rotation sans passer par l'arc d'angle. L'arceau d'angle de rotation entraîne la rotation de la filière toronnée de sorte que les deux fils centraux soient torsadés en un seul pas avec un gain de torsion arrière de 100 % pour former le premier pas. Les fils torsadés entrent ensuite dans l'arc de torsion pour la deuxième et la troisième fois de torsion pour obtenir la fonction de triple torsion. La machine à triple torsion a un rendement élevé et un pas précis et est très adaptée au processus de torsion de fil central de réseau CAT5/CAT5E/CAT6.

Enquête +
PRÉV：Aucun produit précédent
SUIVANT：Pas de prochain produit
Product Details

COMPOSANTS

● Berceau portail Ø500 gaine active sans arbre à l'intérieur de l'arc d'échouage 1 unité
● Récupérateur actif sans arbre Ø500 à l'extérieur de l'arc de toronnage 1 unité
● Paire twister Ø500 double pas tension constante 1unité
● Système de contrôle 1 unité
● Les équipements auxiliaires périphériques peuvent être personnalisés.


SPÉCIFICATIONS TECHNIQUES

Structure de paiement Une tête du portail berçant le dérouleur actif sans arbre à l'intérieur de l'arc d'échouage Une tête de dérouleur actif sans arbre à l'extérieur de l'arc d'échouage
Structure de souscription Berceau de portail horizontal sans arbre, arc d'échouage à double pas, torsion par paire.

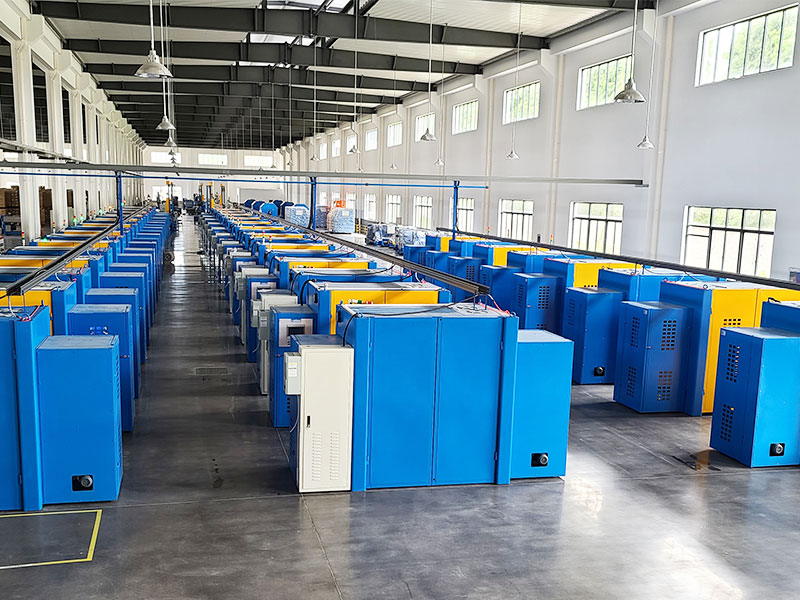

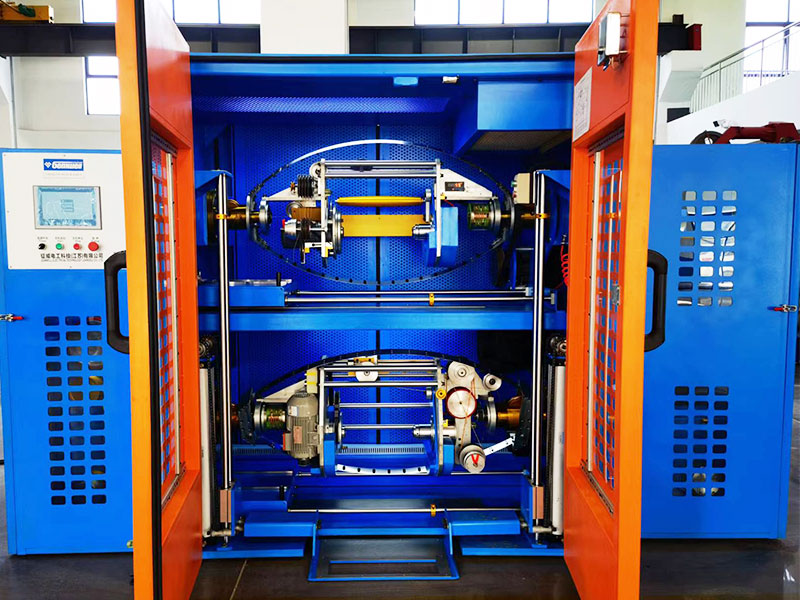

Structure globale de la machine Structure supérieure et inférieure intégrée. Le pay-off actif sans arbre du câble à portique est placé sur la partie supérieure de la machine intégrée. Le paiement actif sans arbre est placé sur la partie droite. Le récupérateur de torons est placé sur la partie inférieure de la machine intégrée.
Type de fil approprié Principalement utilisé pour les câbles LAN CAT5, CAT5E, CAT6A, etc.
Spécification du fil central Gamme : Ø0,6-1,2 mm, au-delà de cette plage, peut être personnalisé
Diamètre extérieur du fil toronné plage : Ø1,2-2,5 mm, au-delà de cette plage peut être personnalisé.
Matrice de toronnage La taille standard du moule OD est de 25
Méthode de torsion arrière Réaliser la torsion ou pré-torsion, la torsion signifie que les arcs de la machine à gain et la paire de torsion tournent dans des directions opposées ; la pré-torsion fait référence au même sens de rotation de la machine à gain et de la torsion de la paire, et peut être sélectionnée sur l'écran tactile.
Rapport torsion/pré-torsion 0-100%, réglable en continu et en continu, réglé sur l'écran tactile, contrôle automatique PLC, suivi automatique de la vitesse de torsion/torsion arrière. Avec un taux de torsion de 33 pour cent, un seul pas est formé au moment du retrait, tandis que deux lancers sont formés au décollage. Le nombre total d’emplacements est donc de trois.
Direction d'échouage S/Z
Vitesse de rotation des gains MAX1800 RPM (sans charge).
La vitesse de démarrage réelle est définie en fonction des exigences des différentes qualités de fil.
Vitesse de rotation de l'enrouleur MAX1800RPM/5400TPM (sans charge).
La vitesse de démarrage réelle est définie en fonction des exigences des différentes qualités de fil.
Plage de vitesse du fil La formule de calcul de la vitesse de la ligne : Vitesse du twister x 3 x pas / 1000 = m/min. La vitesse maximale est de 100 m/min.
Pas torsadé par fil Plage optimale : 5,0-30,0 mm, précise à une décimale près, avec un niveau réglable en continu, sélectionnable sur l'écran tactile.
Précision du pas Précision du pas ±0,3 mm lors de la production à vitesse fixe, ±0,5 mm lors du démarrage/arrêt.
Matériau de l'arc d'échouage Le matériau standard utilisé est une bande d'acier 65Mn avec des œillets en céramique, qui peut être personnalisée pour former un arc léger en fibre de carbone.
Puissance de l'arc payante La configuration standard est un 5,5KW moteur inverseur qui peut également être personnalisé pour les servomoteurs.
Prise de puissance de l'arc La configuration standard est un 5,5KW inverter motor, which can also be customized for servo motors.
Freinage de l'étrave d'échouage Freins électromagnétiques
Type de cabestan Un cabestan à double roue est intégré au berceau du portail pour accueillir
Diamètre de la roue du cabestan Galet cabestan en aluminium caoutchouté à 5 rainures Ø185. Galet entraîné en aluminium fendu à 5 rainures.
Puissance du cabestan La configuration standard est un moteur inverseur de 1,5 kW, qui peut également être personnalisé pour un servomoteur.
Spécification de paiement Roues outils ABS Ø500.
Spécification de reprise Roues outils ABS Ø500. 630 take-up wheels can be customized.
Le trou intérieur de la bobine La norme est de Ø56mm, d'autres tailles peuvent être personnalisées.
Levage de la broche du moulinet Bobine de levage électrique, de chargement de skateboard et de déchargement.
Méthode de serrage du moulinet Bobine de serrage pour ensemble cylindre élastique puissant, force de serrage> 200 kg, avec protection autobloquante, bobine de déclenchement pneumatique
Poids de chargement du moulinet MAX300KG
Puissance du moulinet La configuration standard est un moteur réducteur à engrenages de 2 à 0,75 kW, qui peut également être personnalisé pour un servomoteur.
Puissance de l'enrouleur La configuration standard est un moteur réducteur à engrenages de 0,75 kW, qui peut également être personnalisé pour un servomoteur.
Disposition de la position du fil récepteur La norme est de 30 unités d'arbre transversal à tige polie, qui peuvent être personnalisées pour les rangées de servomoteurs de contrôleur de mouvement.
Détection de manque de matière de récupération Alarme et arrêt automatique lorsque le fil central est sur le point de s'épuiser/alarme et arrêt automatique lorsque le fil est cassé.
Type de tension La norme est d'ajuster la tension en déplaçant ou en ajoutant des poids d'équilibrage, le PID contrôle la vitesse de débit ou de reprise ou la personnalise pour ajuster la tension avec un servomoteur.
Plage de tension de remboursement 3N-30N/0,3kg-3kg/300g-3000g
Plage de tension de reprise 5N-50N/0,5kg-5kg/500g-5000g
Précision de la tension ±25g
Affichage des tensions Capteur de pression à affichage numérique de type communication, alarme de dépassement de tension et arrêt automatique.
Gestion des formules Un système de gestion de formulation personnalisé permet d'introduire des données telles que la tension, la température, le diamètre extrinsèque, le pas, le S/Z, la distance d'enroulement du fil et la pression barométrique dans l'API, prenant ainsi en charge la collecte et l'importation de données pour la production numérique.
Protection de sécurité La détection et la prévision automatiques de la température/vibration/bruit/pression peuvent être personnalisées selon la conception standard CE/CSA/UL.
Détection d'étincelles Peut être personnalisé pour ajouter un testeur d'étincelles
Normes de puissance La norme est triphasée 380 V/50 Hz et l'alimentation électrique peut être personnalisée pour différents pays et régions.
Logiciel intelligent Personnalisable pour ajouter le logiciel « la meilleure fonction de correspondance automatique de vitesse de production », afin d'obtenir à la fois l'efficacité de la production et la qualité du produit.
Dispositif de sur-huile à fil central Un dispositif de graissage du fil central peut être personnalisé et ajouté. Le fil central isolant est recouvert d'une huile lubrifiante volatile pour réduire la friction lors de la torsion des paires de fils.




CARACTÉRISTIQUES DU PRODUIT

● Vitesse rapide : La boîte de broche est soulagée et recuite, elle est durable et non déformée. L'arc d'angle d'échouage rotatif est équilibré statiquement et dynamiquement pour les tests et la correction. Il a une petite vibration et un faible bruit. La broche ne génère pas de chaleur pendant un fonctionnement continu à haute vitesse à long terme et la vitesse de rotation de la broche est rapide.

● Moins d'espace occupé : Elle adopte une structure intégrée, qui permet d'économiser plus de 50 % de l'occupation par rapport à la machine traditionnelle de torsion à paire arrière de type fendu.

● Faible consommation d'énergie : L'énergie électrique peut être économisée au-dessus de 50 % par rapport à la machine traditionnelle de torsion à paire arrière.

● Tension stable : Le servomoteur peut être personnalisé comme élément de tension. Après avoir réglé la tension de tension totale, la tension de déroulement des deux fils centraux est calculée intelligemment. Il permet également un contrôle précis de la vitesse de déroulement et de reprise par le servo-contrôleur de mouvement, obtenant ainsi une tension stable.

● Pas précis : Le « mécanisme de transmission de précision de la puissance externe et du cabestan interne », exclusivement au monde, utilise une transmission mécanique complexe pour transmettre la puissance du moteur à l'extérieur de l'arc torsadé à la roue du cabestan à l'intérieur. En définissant le cabestan principal comme référence de mouvement, adoptez des contrôleurs de mouvement servo pour l'arc de torsion et le cabestan principal afin d'effectuer un contrôle précis du mouvement de la chaîne et d'obtenir un pas précis à n'importe quelle vitesse.

● Économie de main d'œuvre : Équipé d'un enfileur flexible, peut passer en douceur à travers le nœud tournant de l'arc d'angle, et l'enfilage peut être terminé en 1 minute. Le fil peut être retiré dans le sens inverse à l’aide du panneau de commande, ce qui permet d’économiser du travail.

● Intelligent: Gestion des recettes, récupération des recettes SOP en un clic, préparation du démarrage en un clic, démarrage en un clic ; retour dynamique du pas de torsion, rapport de torsion arrière, détection de défaut/détection de déconnexion/arrêt lorsque le compteur atteint, panneau de commande intelligent

● Faible taux d'échec : Les composants de commande électrique dans l'arc d'angle d'échouage sont tous installés sur le berceau, et tous les signaux sont commandés électriquement en boucle fermée à l'intérieur de l'arc échoué. L'anneau collecteur de balais de carbone fournit uniquement une alimentation triphasée à l'intérieur de l'arc d'angle de toronnage sans transmettre de signaux afin d'éviter un mauvais contact, des interférences et un faible taux de défaillance.

● Entretien facile : Les clients en dehors de la Chine peuvent personnaliser pour obtenir le contrôle du bus Profinet, qui garantit une transmission rapide du signal et de faibles interférences.

Le dépannage et la maintenance sont disponibles quel que soit l'emplacement de la machine dans n'importe quel pays ou région du monde, tant qu'il existe un réseau de communication, les services de détection des pannes, de dépannage et de maintenance à distance peuvent être rapidement fournis.
