Qu'est-ce qu'un fil blindé ?

Qu'est-ce qu'un fil blindé : la réponse directe

Un fil blindé est un conducteur électrique – ou un groupe de conducteurs – enveloppé dans une ou plusieurs couches de matériau conducteur conçu pour bloquer les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI). Le blindage agit comme une cage de Faraday autour des conducteurs porteurs de signaux à l'intérieur, redirigeant les bruits électriques indésirables vers la terre plutôt que de leur permettre de déformer le signal transmis. En termes pratiques, cela signifie que les données, l'audio, la vidéo ou le signal d'alimentation circulant à travers le fil arrivent à destination plus proprement et avec plus de précision qu'avec une alternative non blindée.

Les fils blindés constituent l'exigence de base pour tout environnement où l'intégrité du signal ne peut être compromise. — les étages d'automatisation industrielle, les équipements médicaux, les armoires aérospatiales, les studios de diffusion et les centres de données à haut débit en dépendent tous quotidiennement. Sans blindage, les conducteurs sensibles absorbent l'énergie rayonnée par les moteurs à proximité, les alimentations à découpage, les éclairages fluorescents et même d'autres câbles fonctionnant en parallèle, ce qui dégrade les performances et introduit des taux d'erreur qui s'aggravent à grande échelle.

La couverture de blindage est exprimée en pourcentage. Un blindage en feuille atteint généralement une couverture de 100 %, tandis qu'un blindage tressé varie de 85 % à 98 % en fonction de l'angle de tresse et de la densité des brins. Pour la plupart des câbles de signaux industriels, les ingénieurs visent une couverture d'au moins 90 % pour répondre aux exigences CEI 61000 et MIL-DTL-17 sans augmenter inutilement le diamètre ou le coût du câble.

Comment la couche de protection est construite

Le bouclier lui-même n’est pas une seule couche standardisée. Les fabricants sélectionnent l'architecture de blindage en fonction de la plage de fréquences des interférences attendues, des exigences de flexibilité du câble et de l'environnement d'installation. Comprendre chaque type de construction est utile lors de la spécification des câbles pour un nouveau projet ou de l'évaluation d'une installation existante.

Boucliers en aluminium

Une feuille de protection est constituée d'une fine couche d'aluminium ou de cuivre liée à un film de polyester. La feuille s'enroule autour du faisceau de conducteurs avec un chevauchement défini (généralement de 10 à 25 %) pour maintenir la continuité électrique. Les blindages en aluminium offrent une couverture de surface à 100 %, ce qui les rend très efficaces contre les EMI haute fréquence supérieures à 100 kHz. Ils sont légers, ajoutent un diamètre minimal et sont rentables pour les câbles d'instrumentation et de données multicœurs. Le compromis est que les blindages en feuille sont relativement fragiles et ne conviennent pas aux câbles qui fléchissent continuellement en service.

Boucliers tressés

Un blindage tressé est formé en entrelaçant de fins brins de fil de cuivre étamé, de cuivre nu ou de cuivre plaqué argent selon un motif tissé autour du ou des conducteurs isolés. La couverture de la tresse dépend du nombre de supports, des pics par pouce et du diamètre du toron. Une tresse optimisée pour l'atténuation des basses fréquences, par exemple en dessous de 10 MHz, peut utiliser une configuration à 36 porteuses et 16 brins avec une couverture de 95 %. Les blindages tressés offrent une excellente résistance mécanique, maintiennent la couverture même lorsque le câble est plié à plusieurs reprises et offrent une faible impédance de transfert, qui est la mesure clé de l'efficacité du blindage aux basses fréquences.

Boucliers en spirale et servis

Un blindage en spirale (ou en service) enroule les brins de manière hélicoïdale autour de l'âme du câble plutôt que de les entrelacer. Cette construction confère au câble une flexibilité maximale et le rayon de courbure le plus bas de toutes les conceptions blindées, c'est pourquoi les câbles à blindage en spirale dominent dans les câbles de microphone, les câbles de casque et les câbles de surveillance médicale des patients qui bougent constamment pendant l'utilisation. La couverture est légèrement inférieure à celle d'une tresse pour le même nombre de conducteurs et la résistance de contact augmente avec des cycles de flexion plus élevés. Les blindages en spirale ne sont donc généralement pas spécifiés pour les applications de données RF ou haute fréquence.

Boucliers combinés

Pour les environnements présentant des interférences sur un large spectre de fréquences, les blindages combinés superposent une feuille et une tresse ensemble. La feuille scelle chaque espace pour une protection haute fréquence tandis que la tresse offre une robustesse mécanique et améliore l'efficacité du blindage basse fréquence. Cette architecture est standard dans les câbles réseau Cat 7 et Cat 8 ainsi que dans les câbles coaxiaux haut de gamme utilisés dans les applications de diffusion et de transmission RF. Les blindages combinés peuvent atteindre des valeurs d'impédance de transfert inférieures à 5 milliohms par mètre , ce qui se traduit directement par des améliorations mesurables de la qualité du signal dans les installations exigeantes.

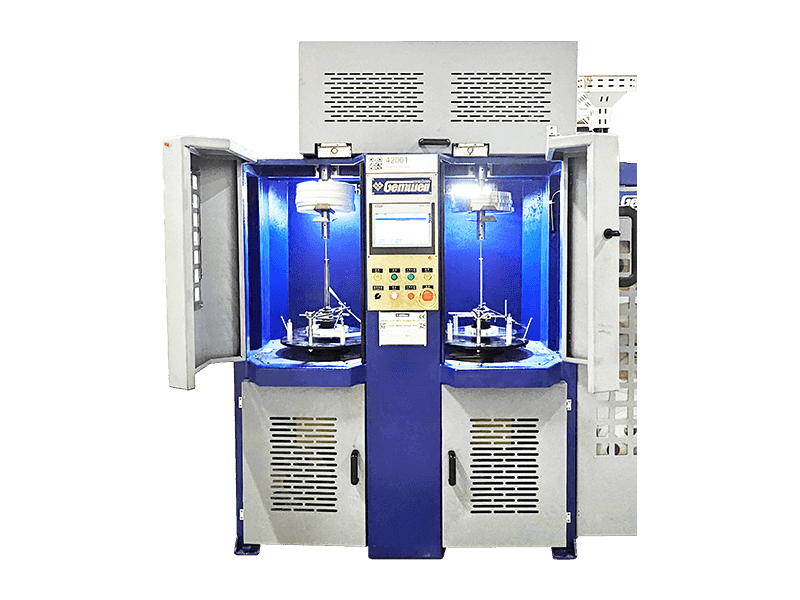

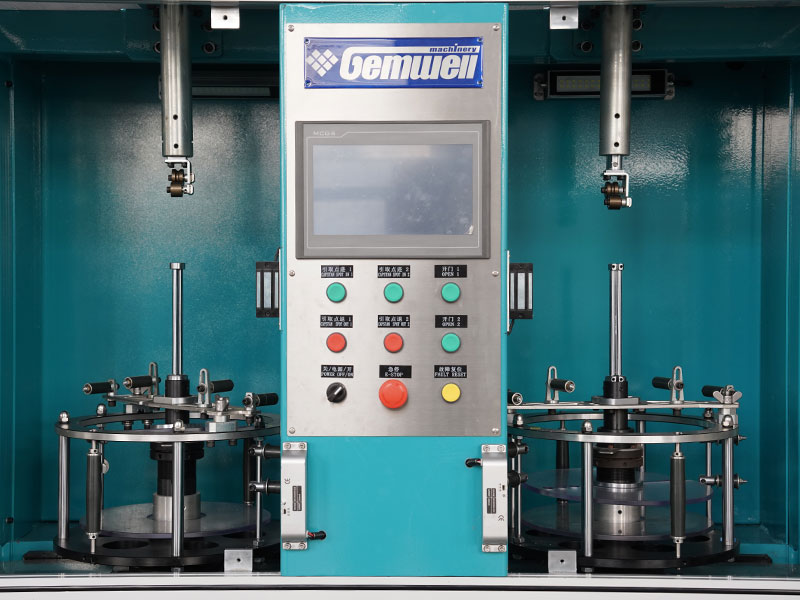

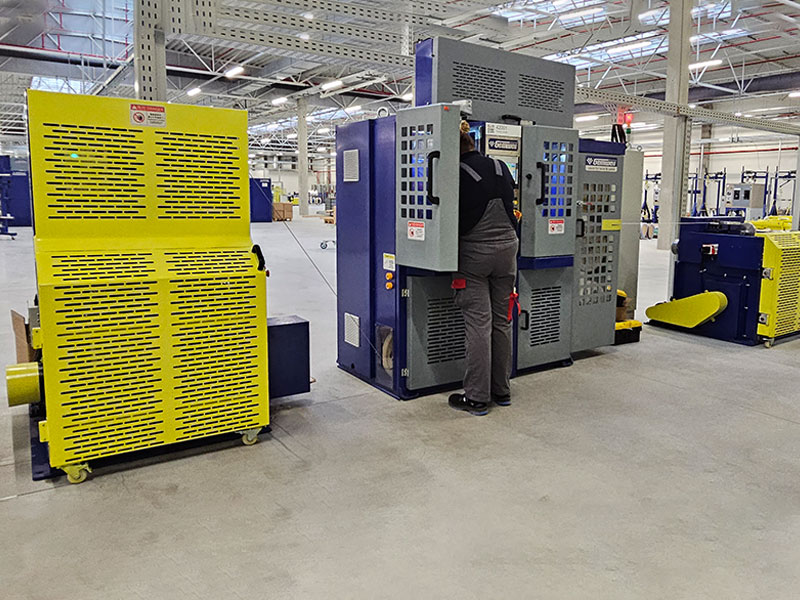

Le rôle de Rubanage des fils et câbles dans Assemblage de câbles blindés

Avant l’application de la couche de blindage conductrice, une étape intermédiaire critique a lieu : le rubanage des fils et des câbles. Ce processus enroule un ruban spécialisé autour du faisceau de conducteurs ou des conducteurs isolés individuels pour répondre à plusieurs objectifs structurels et fonctionnels qui affectent directement les performances du câble blindé fini.

Le ruban adhésif pour fils et câbles sert de séparateur entre l'isolation intérieure et le blindage extérieur. Sans cette séparation, la feuille ou la tresse appuierait directement contre les conducteurs isolés, créant une abrasion mécanique lors de la flexion et introduisant un couplage capacitif entre le blindage et les conducteurs de signal. Une couche de ruban uniforme et lisse évite ces deux problèmes. Le ruban maintient également la rondeur de l'âme du câble afin que le blindage s'applique uniformément sur toute la circonférence : une surface irrégulière de l'âme entraîne un chevauchement inégal des feuilles et une couverture de tresse incohérente, ce qui dégrade l'efficacité du blindage.

Dans les câbles blindés multiconducteurs, le blindage d'une paire ou d'un groupe individuel repose entièrement sur le rubanage des fils et des câbles pour l'intégrité mécanique. Chaque paire torsadée dans une conception à paire torsadée blindée (STP) ou à paire torsadée en feuille (FTP) reçoit son propre emballage en ruban adhésif avant que le blindage global ne soit appliqué. Cela empêche la diaphonie entre les paires tout en permettant à la tresse externe de fonctionner comme une couche de rejet du bruit en mode commun pour l'ensemble du câble. Sans l'étape d'enregistrement interne, la géométrie de chaque paire changerait pendant le processus de câblage, détruisant la cohérence d'impédance qui définit la capacité de débit de données du câble.

Types de rubans utilisés dans la fabrication de câbles

Tous les matériaux de ruban ne sont pas interchangeables. Les fabricants de câbles sélectionnent le type de ruban en fonction de la température de fonctionnement, des exigences diélectriques, des exigences de flexibilité et de la nécessité ou non du ruban lui-même de contribuer au blindage.

Le pourcentage de chevauchement lors du rubanage des fils et câbles est également une variable contrôlée. Un chevauchement de 50 % est standard pour les rubans en film polyester utilisés comme couches de liaison. Pour les rubans en aluminium-polyester remplissant une fonction de blindage, un chevauchement plus serré de 25 % est courant car le film lui-même offre une couverture à 100 % — le chevauchement doit uniquement garantir qu'aucun espace ne s'ouvre lorsque le câble fléchit. Les fabricants définissent des tolérances de chevauchement dans leurs documents de contrôle des processus, et les écarts supérieurs à ± 5 % sont signalés pour être repris dans des environnements de production dont la qualité est contrôlée.

Fil blindé ou non blindé : quand la différence compte vraiment

L'écart de performances entre les fils blindés et non blindés n'est pas théorique : il se manifeste de manière mesurable en fonction de l'application. Comprendre quand le blindage est essentiel et quand il est inutile permet d'éviter de sur-spécifier le câble (ce qui augmente le coût et la complexité de l'installation) ou de le sous-spécifier (ce qui entraîne de réels problèmes opérationnels).

Le câble à paire torsadée non blindée (UTP) — la norme pour la plupart des installations Ethernet de bureau — fonctionne parfaitement dans les environnements où les sources EMI sont minimes et où les longueurs de câble sont maintenues en dessous d'environ 90 mètres. La torsion de la paire offre un degré modéré de rejet du bruit en mode commun, suffisant pour Ethernet 10/100/1000Base-T dans un bâtiment commercial typique. Dès que ces câbles entrent dans un environnement industriel avec des variateurs de fréquence, de gros moteurs ou des conduits denses transportant ensemble des câbles d'alimentation et de signal, les performances UTP se dégradent de manière mesurable. Les taux d'erreur sur les bits augmentent, les vitesses de liaison chutent à des taux auto-négociés inférieurs et les retransmissions de paquets augmentent.

La paire torsadée blindée (STP, FTP ou S/FTP selon l'architecture) résout ces problèmes en contenant le signal dans le blindage et en rejetant le bruit couplé extérieurement avant qu'il n'atteigne les conducteurs. La même longueur de 90 mètres qui rencontre des difficultés avec l'UTP dans un environnement industriel fonctionne de manière fiable à des vitesses Gigabit lorsqu'un câble correctement blindé est utilisé, à condition que le blindage soit correctement relié à la terre aux deux extrémités.

Environnements nécessitant un fil blindé

• Lignes de fabrication et d'assemblage de servomoteurs et d'entraînements à fréquence variable (VFD) fonctionnant au-dessus de fréquences de commutation de 1 kHz
• Équipement d'imagerie médicale dans lequel même un bruit de faible amplitude sur les câbles des capteurs déforme les données de diagnostic
• Diffusion et production audio où le bourdonnement de 60 Hz provenant de l'infrastructure électrique dégrade la qualité du signal
• L'instrumentation fonctionne dans les usines chimiques où les chemins de câbles mélangent le câblage des signaux de thermocouple avec des alimentations électriques de 480 V.
• Electronique automobile dans les plates-formes EV haute tension où des câbles HT blindés sont nécessaires pour éviter les interférences avec les communications des bus CAN et LIN
• Centres de données exécutant des connexions en cuivre 25G et 100G où les câbles DAC passifs s'appuient sur un blindage efficace pour atteindre les objectifs BER inférieurs à 10^-12.

Où le fil non blindé reste le bon choix

• Ethernet de bureau et résidentiel standard inférieur à 1 Gbit/s dans des environnements électriques propres
• Câblage interne dans des boîtiers blindés bien conçus où le boîtier lui-même offre une protection CEM
• Distribution d'énergie CC non critique à faibles courants où le bruit conduit est acceptable
• Le signal court s'étend sur moins d'un mètre dans des environnements inoffensifs où la longueur de couplage est insuffisante pour capter des interférences significatives

Mise à la terre correcte du fil blindé

Un fil blindé qui n’est pas correctement mis à la terre n’offre que peu ou pas de protection. Le blindage doit avoir un chemin à faible impédance vers la terre pour que l'énergie d'interférence collectée puisse s'écouler. Une mise à la terre incorrecte est l'une des causes les plus courantes de défaillances CEM dans les systèmes utilisant des câbles blindés, et la compréhension de l'approche correcte évite des cycles de dépannage coûteux après l'installation.

Pour la plupart des applications de câbles de signaux, le blindage doit être mis à la terre à une seule extrémité, généralement l'extrémité source. Cette approche de mise à la terre en un seul point empêche les courants de blindage de circuler sur toute la longueur du câble, ce qui induirait une tension sur le blindage et irait à l'encontre de son objectif. Lorsque le blindage est mis à la terre aux deux extrémités d'un long câble, toute différence de potentiel de terre entre les deux extrémités (un phénomène courant dans les installations industrielles où les bus de terre de différents panneaux peuvent différer de 1 à 5 V) entraîne un courant à travers le blindage qui induit du bruit directement sur les conducteurs de signal.

L'exception concerne les applications haute fréquence supérieures à environ 1 MHz. À ces fréquences, la masse en un seul point crée une résonance quart d’onde le long du bouclier qui peut en réalité aggraver la captation du bruit haute fréquence. Les blindages des câbles de données RF et haute vitesse sont mis à la terre aux deux extrémités et à plusieurs points intermédiaires pour garantir que le blindage reste à un potentiel constant sur toute sa longueur. C'est pour cette raison que le câble coaxial destiné à une utilisation RF comporte toujours un blindage double mise à la terre.

Erreurs de mise à la terre courantes à éviter

• Laisser le bouclier non connecté (flottant) à une ou aux deux extrémités — cela transforme le bouclier en antenne plutôt qu'en barrière
• Mise à la terre via un long fil en queue de cochon — même un fil en queue de cochon de 50 mm introduit une inductance mesurable qui limite l'efficacité du blindage au-dessus de quelques centaines de kHz
• L'utilisation d'une masse de blindage dédiée qui n'est pas reliée à la masse du système principal : des masses isolées à différents potentiels provoquent le même problème que l'absence de masse du tout.
• Connexions de blindage discontinues via des connecteurs : chaque connecteur le long d'un câble blindé doit fournir une terminaison de blindage à 360 degrés, et non un petit contact en queue de cochon.
• Mélanger une mise à la terre monopoint et multipoint sur le même chemin de câble sans justification de conception claire : cela produit un comportement de résonance imprévisible

Comment le rubanage des fils et des câbles affecte l'impédance et la qualité du signal

L'étape de rubanage dans la fabrication des câbles n'est pas purement mécanique : elle a un effet électrique direct sur les caractéristiques d'impédance du câble fini. L'impédance détermine dans quelle mesure un câble transmet des signaux à grande vitesse sans réflexions qui corrompent les données, et la constante diélectrique du matériau de la bande est l'une des variables qui déterminent l'impédance ainsi que le diamètre et l'espacement des conducteurs.

Pour un câble coaxial de 50 ohms, la constante diélectrique de tous les matériaux isolants entre le conducteur central et le blindage (y compris les couches de ruban) doit être prise en compte dans le calcul géométrique. Le ruban en film polyester a une constante diélectrique d'environ 3,2 à 3,4. Le ruban PTFE est d'environ 2,1. Un concepteur de câbles qui change de matériau de ruban sans recalculer le diamètre ou l'espacement des conducteurs produira un câble qui n'atteindra pas son impédance cible, ce qui entraînera des défaillances de perte de réflexion sur le câble fini.

Dans les câbles de données à paire torsadée, l'étape d'enregistrement des fils et câbles détermine le diélectrique effectif entourant chaque paire, qui contrôle directement l'impédance caractéristique et la vitesse de propagation de la paire. Les câbles de catégorie 6A, par exemple, nécessitent un contrôle d'impédance de paire individuelle dans une plage de ±2 ohms sur toute la plage de fréquences de 500 MHz. Atteindre cette tolérance nécessite un contrôle précis du type de ruban, de son épaisseur, de sa tension et du pourcentage de chevauchement pendant l'étape de rubanage. Une variation de 10 % de l'épaisseur du ruban peut décaler l'impédance des paires jusqu'à 1 ohm aux hautes fréquences, ce qui reste dans les limites du budget de tolérance, mais s'en rapproche.

La vitesse de propagation – exprimée en pourcentage de la vitesse de la lumière, en abrégé NVP – est également affectée par le diélectrique de la bande. Un câble avec un ruban en polyester a une NVP inférieure à celle du même modèle avec un ruban en PTFE, car la constante diélectrique plus élevée ralentit la propagation du signal. Pour les tests de réflectométrie dans le domaine temporel (TDR) et la compensation des délais dans les systèmes de câblage structuré, l'installateur a besoin de la valeur NVP publiée par le fabricant du câble, qui prend en compte la bande spécifique utilisée en production.

Fil blindé dans des applications industrielles spécifiques

Chaque industrie qui s'appuie sur des fils blindés est confrontée à un ensemble distinct de défis environnementaux, de types de signaux et de contraintes d'installation. La manière dont le fil blindé est spécifié et installé varie en conséquence, et la compréhension de ces différences facilite la sélection du câble approprié pour une nouvelle conception ou le dépannage d'une installation existante.

Automatisation industrielle et contrôle des processus

Les réseaux de bus de terrain PROFIBUS, PROFINET, DeviceNet et Modbus TCP spécifient tous des câbles blindés dans leurs normes de couche physique respectives. Une installation PROFIBUS, par exemple, nécessite une seule paire torsadée blindée avec une impédance caractéristique de 135 à 165 ohms à 3 à 20 MHz. Le blindage doit être mis à la terre au niveau de chaque panneau de commande et boîte de jonction d'appareil de terrain via une connexion à faible impédance, généralement réalisée avec un presse-étoupe qui fournit une terminaison de blindage à 360 degrés. Dans un atelier de carrosserie automobile typique comprenant 150 à 200 robots de soudage, un câble de bus de terrain mal blindé est la cause la plus courante de défauts de communication. qui a fermé les chaînes de production.

Équipement médical et de santé

Les dérivations ECG, les câbles d'électrodes EEG et les connexions de transducteurs à ultrasons nécessitent tous un fil blindé, mais la conception des câbles médicaux ajoute des exigences au-delà du rejet de base des interférences électromagnétiques. Le câble ne doit pas introduire de capacité significative entre le patient et la terre (pour l'isolement de la sécurité du patient), doit rester flexible après des centaines de cycles d'enroulement et doit résister à des désinfections répétées avec des agents chimiques agressifs. De nombreux câbles de signaux médicaux utilisent une construction triaxiale (un conducteur central, un blindage interne et un blindage externe) où le blindage interne est activement entraîné au même potentiel que le conducteur central pour éliminer la charge capacitive du signal. Cette technique, appelée blindage piloté ou actif, permet au câble d'avoir une capacité effective très faible, même sur des longueurs de 2 à 3 mètres.

Aéronautique et Défense

MIL-DTL-27500 et MIL-DTL-17 régissent les fils blindés utilisés dans les plates-formes aérospatiales. Ces normes imposent du ruban PTFE dans les étapes de rubanage de l'assemblage de câbles, car la température nominale du PTFE de -65°C à 260°C couvre toute la gamme des environnements aériens. Les exigences de blindage pour le câblage avionique traitent également des effets indirects de la foudre : un avion à haute altitude peut subir un coup de foudre de 200 kA qui se connecte aux faisceaux de câbles de toute la cellule. Les fils blindés dans les faisceaux avioniques doivent transférer moins de 1 % de l'énergie couplée au conducteur interne, ce qui définit un objectif d'impédance de transfert très faible. Le rubanage des fils et des câbles dans ces assemblages est effectué sous un contrôle strict du processus avec une vérification de la couverture à 100 % avant l'application du blindage.

Audio et diffusion

Le câble audio symétrique professionnel utilise une paire de conducteurs entourés d'un blindage en spirale ou tressé. Le signal différentiel équilibré rejette le bruit de mode commun qui apparaît de manière égale sur les deux conducteurs, y compris le bourdonnement de 60 Hz provenant de l'infrastructure d'éclairage, des systèmes CVC et du câblage électrique fonctionnant en parallèle. Le blindage constitue une barrière supplémentaire contre les sources de bruit qui autrement apparaîtraient comme un signal en mode commun. Dans les studios de diffusion où des centaines de flux audio fonctionnent en parallèle sur de longues distances, la combinaison d'un câblage équilibré et d'un blindage permet une transmission propre du signal sans amplifier les boucles de masse. Le câble de microphone standard, par exemple, maintient l'intégrité du signal sur des distances supérieures à 50 mètres avec des niveaux de bruit inférieurs à -90 dBu.

Comment identifier un fil blindé par ses marquages et sa construction

Lors de l'inspection d'un câble, plusieurs indicateurs visuels et imprimés confirment s'il est blindé et décrivent le type de blindage utilisé. Comprendre ces marquages ​​permet de gagner du temps lors de la recherche d'un câble de remplacement ou de la vérification qu'un câble installé répond aux spécifications.

L'impression de la gaine du câble comprend généralement un code de désignation qui identifie le type de blindage. Les désignations courantes suivent les conventions de dénomination CEI 60228 et UL :

• F/UTP — Blindage global en feuille, paires torsadées non blindées à l'intérieur. Commun dans les installations blindées Cat 5e et Cat 6.
• U/FTP — Pas de blindage global, paires torsadées individuelles blindées par une feuille. Utilisé dans Cat 6A et Cat 7 pour réduire la diaphonie entre les paires.
• S/FTP — Blindage global tressé plus paires individuelles blindées par une feuille. Performances les plus élevées pour les applications Cat 7 et Cat 8.
• SY, CY, YACY — Codes de désignation européens pour les câbles blindés de puissance et de commande avec armure en fils d'acier et/ou blindages tressés en cuivre.
• RG (RadioGuide) — Désigne un câble coaxial. Le numéro RG spécifique (RG-58, RG-6, RG-213) implique le type de bouclier et la construction définis dans la spécification MIL-C-17 d'origine.

La découpe physique d'une section de câble révèle directement la couche de blindage. Un blindage en aluminium apparaît comme une couche métallique brillante et réfléchissante sous la gaine extérieure, généralement accompagnée d'un fil de drainage qui le longe. Un bouclier tressé montre un motif de fil tissé visible. Si les deux sont présents, le câble utilise un blindage combiné. La couche de rubanage des fils et des câbles, le cas échéant, apparaît comme un film lisse immédiatement à l'intérieur de la couche de blindage - souvent translucide ou blanc cassé pour le ruban en polyester, ou de couleur argentée pour le ruban en aluminium enveloppant des paires individuelles.

Sélection du fil blindé adapté à votre application

La spécification correcte d’un fil blindé implique bien plus que le choix de la couverture de blindage la plus élevée disponible. Une spécification excessive augmente le coût, le diamètre, le poids et le temps d'installation du câble. Une sous-spécification rend le système vulnérable aux interférences. Un processus de sélection structuré prend en compte l'environnement d'interférence réel, le type de signal, la plage de fréquences, les exigences mécaniques et les contraintes d'installation.

Commencez par caractériser les sources d’interférences dans l’environnement. Un variateur de fréquence commutant à 8 kHz génère des harmoniques jusqu'à plusieurs centaines de kHz, ce qui nécessite un blindage en feuille ou en tresse avec une faible impédance de transfert dans cette plage de fréquences. Un émetteur radio ou une installation radar à proximité génère des interférences supérieures à 30 MHz, où la couverture de la feuille est plus critique que l'angle de la tresse. Si les deux types d’interférences sont présents, un blindage combiné constitue le bon point de départ.

La durée de vie en flexion du câble est souvent le facteur décisif entre la feuille et la tresse. Les protections en aluminium se fissurent et développent des espaces après relativement peu de cycles de flexion, généralement moins de 10 000 dans les applications dynamiques. Les boucliers tressés peuvent supporter des centaines de milliers de cycles de flexion avant que la couverture ne se dégrade de manière significative. Les blindages en spirale peuvent supporter des millions de cycles de flexion, mais avec une efficacité de blindage haute fréquence réduite. Faire correspondre le type de blindage aux cycles de flexion attendus en service évite une défaillance prématurée du câble qui autrement apparaîtrait comme une dégradation intermittente du blindage et des problèmes imprévisibles de qualité du signal.

L'indice de température doit englober à la fois l'environnement d'exploitation et toute excursion à court terme. Un câble conçu pour une température de fonctionnement de 75°C n'est pas adapté à une installation à proximité d'une source de chaleur qui culmine à 90°C pendant les cycles de production, même si 90°C n'est atteint que brièvement. Le matériau du ruban utilisé lors de l'étape de rubanage des fils et câbles est souvent le composant limitant la température nominale : le ruban en polyester supporte jusqu'à 125 °C, tandis que le ruban en PTFE étend la plage jusqu'à 260 °C pour les applications à haute température.

Enfin, confirmez la méthode de terminaison avant de finaliser une sélection de câble. Un blindage tressé nécessite une coque arrière ou un presse-étoupe qui assure un contact circonférentiel du blindage, et non une queue de cochon. Un blindage en aluminium avec un fil de drainage nécessite un connecteur qui s'adapte à l'affectation des broches du fil de drainage. L'installation d'un câble avec une mauvaise approche de terminaison rend le blindage largement inefficace, quelle que soit la qualité des spécifications du câble lui-même.
