Que sont les câbles SATA ? Types, vitesses et comment ils fonctionnent

Câbles SATA — abréviation de Attachement série de technologie avancée - sont les interconnexions de données et d'alimentation minces et plates qui relient les périphériques de stockage tels que les disques durs (HDD), les disques SSD (SSD) et les lecteurs optiques à la carte mère ou à l'adaptateur hôte d'un ordinateur. Sans eux, aucun de vos disques ne peut communiquer avec votre système ou recevoir la puissance dont il a besoin pour fonctionner. Si vous avez déjà ouvert un ordinateur de bureau et repéré un mince ruban plat à 7 broches allant de la carte mère à votre SSD, vous regardiez un câble de données SATA. Une variante plus large à 15 broches juste à côté était le câble d'alimentation SATA – ensemble, ils assurent la fluidité de chaque octet.

Introduit commercialement vers 2003, SATA a remplacé les câbles plats PATA (Parallel ATA) encombrants qui dominaient les PC dans les années 1990. Le commutateur a considérablement amélioré le flux d'air, réduit l'encombrement des câbles et poussé les vitesses de transfert internes maximales du plafond de PATA de 133 Mo/s jusqu'aux SATA III 600 Mo/s . Aujourd'hui, cette norme reste l'épine dorsale du stockage grand public et d'entreprise. Comprendre exactement son fonctionnement vous aide à construire des machines plus rapides, à résoudre les problèmes de connectivité et à choisir le câble adapté à chaque tâche.

Comment fonctionnent les câbles SATA à l'intérieur d'un ordinateur

Utilisations SATA signalisation série - il envoie les données un bit à la fois sur une seule paire différentielle - plutôt que l'approche parallèle de son prédécesseur qui envoyait plusieurs bits simultanément sur de nombreux conducteurs. Contre-intuitivement, la transmission série est plus rapide en pratique car elle élimine les problèmes de diaphonie et de synchronisation qui limitent les interfaces parallèles à hautes fréquences.

À l'intérieur du câble de données SATA, vous trouverez quatre conducteurs en cuivre disposés en deux paires différentielles, chacune blindée pour réduire les interférences électromagnétiques (EMI). La structure plate et twinaxiale (twinax) du câble maintient ces paires adjacentes, c'est pourquoi les câbles SATA sont beaucoup plus fins que les anciens rubans PATA à 40 ou 80 fils. Un extrudeuse de fils et câbles produit la gaine extérieure - généralement un composé de PVC ou de LSZH - pendant la fabrication, en pressant uniformément la gaine sur les conducteurs blindés pour garantir une impédance constante sur toute la longueur.

Le connecteur de données SATA à 7 broches se verrouille dans les ports correspondants de la carte mère et du lecteur. Un petit loquet en plastique sur les variantes de verrouillage empêche toute déconnexion accidentelle, ce qui est important dans les environnements de serveur sujets aux vibrations. Le connecteur d'alimentation SATA à 15 broches séparé fournit trois rails de tension : 3,3 V CC, 5 V CC et 12 V CC , couvrant à la fois l'électronique basse consommation et les broches du moteur à l'intérieur des disques durs mécaniques.

Générations SATA : aperçu des différences de vitesse

SATA a subi trois révisions majeures. Chacun est rétrocompatible, ce qui signifie qu'un câble SATA III fonctionne avec un disque SATA I, mais le disque ne fonctionnera qu'à 1,5 Gbit/s, le maximum de l'ancienne norme. Vous trouverez ci-dessous une comparaison rapide de ce que propose chaque génération :

Rétrocompatible : tout câble plus récent fonctionne avec les appareils plus anciens à la vitesse maximale de l'ancien appareil.
Génération	Vitesse d'interface	Débit maximum	Utilisation courante
SATA I (1.0)	1,5 Gbit/s	~150 Mo/s	Disques durs hérités, premiers lecteurs optiques
SATAII (2.0)	3,0 Gbit/s	~300 Mo/s	Disques durs milieu de gamme, SSD de première génération
SATA III (3.0)	6,0 Gbit/s	~600 Mo/s	SSD modernes, lecteurs Blu-ray, matrices RAID

Pour les tâches quotidiennes comme le démarrage d'un système d'exploitation ou le stockage de fichiers multimédias, même SATA II offre un débit adéquat. Cependant, si vous avez installé un SSD SATA moderne de 2,5 pouces, capable de lectures séquentielles proches de 560 Mo/s, seuls un port et un câble SATA III lui permettront d'approcher ces performances nominales.

Câble de données SATA vs câble d'alimentation SATA : deux tâches très différentes

L’un des points de confusion les plus courants parmi les nouveaux constructeurs de PC est de penser qu’un seul câble SATA fait tout. En réalité, la plupart des disques de bureau nécessitent deux câbles distincts : un pour les données, un pour l'alimentation. Voici en quoi ils diffèrent :

Câble de données SATA (7 broches)

Transporte uniquement des signaux de données, pas d'alimentation
Les deux extrémités utilisent des connecteurs identiques à 7 broches
Contient 4 conducteurs en cuivre en 2 paires différentielles
Longueur maximale recommandée : 1 mètre (interne)
Disponible droit ou avec connecteurs à angle droit de 90 degrés
Gaine extérieure extrudée par une extrudeuse de fils et câbles en PVC ou LSZH

Câble d'alimentation SATA (15 broches)

Fournit des rails 3,3 V, 5 V et 12 V au variateur
Une extrémité se connecte au lecteur ; autre vers le bloc d'alimentation ou l'adaptateur
Souvent associé à un adaptateur Molex LP4 à 4 broches
La variante Slimline utilise un connecteur à 6 broches pour les lecteurs optiques minces
La clé asymétrique en forme de L empêche une insertion incorrecte
Critique : ne forcez jamais sur un connecteur ; des broches endommagées peuvent faire frire les disques.

Sur les ordinateurs portables, les choses sont différentes. La plupart des ordinateurs portables modernes connectent le stockage directement à la carte mère via un emplacement M.2 ou une puce soudée, un câble SATA séparé n'est donc pas nécessaire. Mais dans les ordinateurs portables plus anciens et ultra-minces qui utilisent un disque SATA de 2,5 pouces, la carte mère se connecte au disque avec un ruban plat spécialement conçu – un assemblage SATA spécialisé produit sur une ligne d'extrudeuse de fils et de câbles configurée pour une gaine à profil fin.

Chaque type de câble SATA expliqué

Tous les câbles SATA ne sont pas identiques. Le marché propose plusieurs variantes, chacune adaptée à des scénarios d'installation spécifiques. Choisir le mauvais type entraîne souvent des ajustements étroits, une mauvaise circulation de l'air ou des déconnexions intermittentes.

Câble de données SATA droit standard

Les deux connecteurs sont droits, ce qui en fait l’option la plus simple pour les ports de la carte mère orientés vers le haut ou vers l’extérieur. Les longueurs varient généralement de 18 pouces (45 cm) à 24 pouces (60 cm), bien que des câbles jusqu'à 1 mètre soient disponibles pour les châssis plus grands. Les fils conducteurs à l'intérieur sont des paires torsadées gainées par une gaine qu'une extrudeuse de fils et de câbles applique en un seul passage continu.

Câble SATA à angle droit (90 degrés)

Un ou les deux connecteurs sont inclinés à 90 degrés. Cette conception est idéale lorsqu'un disque se trouve à proximité d'un panneau latéral du boîtier ou lorsque les ports SATA de la carte mère sont orientés sur le côté plutôt que vers le haut. Le coude permet au câble de sortir horizontalement et de courir le long du fond du boîtier, réduisant ainsi la contrainte sur le connecteur et améliorant la circulation de l'air. De nombreux constructeurs préfèrent mélanger des connecteurs à angle droit côté lecteur avec des connecteurs droits côté carte mère.

Câble SATA verrouillable

Une petite languette de rétention en plastique s'enclenche dans une encoche du port, empêchant toute déconnexion accidentelle. Indispensable dans les racks de serveurs, les boîtiers NAS et tout système sujet aux vibrations. Les câbles SATA standard sans loquets de verrouillage peuvent se desserrer avec le temps, provoquant des erreurs de lecture/écriture intermittentes qui sont extrêmement difficiles à diagnostiquer. Si vous construisez un serveur domestique ou un NAS avec quatre disques ou plus, les câbles verrouillables sont fortement recommandés.

Câble eSATA (SATA externe)

Les câbles eSATA étendent l'interface SATA à l'extérieur du boîtier de l'ordinateur pour connecter des périphériques de stockage externes. Ils utilisent un connecteur plus robuste évalué à au moins 5 000 insertions par rapport à la valeur nominale de 1 500 insertions du connecteur interne. eSATA prend en charge la même chose jusqu'à 6 Gbit/s vitesse de transfert comme le SATA III interne, ce qui le rend nettement plus rapide que l'USB 2.0 pour les transferts de fichiers volumineux. Remarque : l'eSATA standard transporte uniquement des données, pas de l'alimentation, le disque externe a donc besoin de sa propre alimentation.

eSATAp (Puissance sur eSATA)

Un port hybride qui combine les signaux eSATA et USB dans une seule prise. Un port eSATAp peut accepter soit un connecteur eSATA, soit une prise USB et alimente également les appareils alimentés par bus. Cela élimine le besoin d'un adaptateur secteur séparé sur les disques externes de 2,5 pouces. Bien qu’il n’ait jamais été universel, il est apparu sur certaines stations d’accueil d’ordinateurs portables et panneaux arrière d’ordinateurs de bureau au cours des années 2010.

Câble SATA fin

Utilisé principalement dans les lecteurs optiques minces et les baies optiques pour ordinateurs portables. Le connecteur fin combine une section de données à 7 broches et une section d'alimentation à 6 broches dans une seule fiche étroite. Cette conception intégrée permet d'économiser de l'espace dans un châssis exigu où l'installation de deux câbles séparés ne serait pas pratique. Les câbles SATA Slimline sont une sortie courante des configurations d'extrudeuses de fils et de câbles spécialisées dans les assemblages multiconducteurs de calibre fin pour l'électronique grand public.

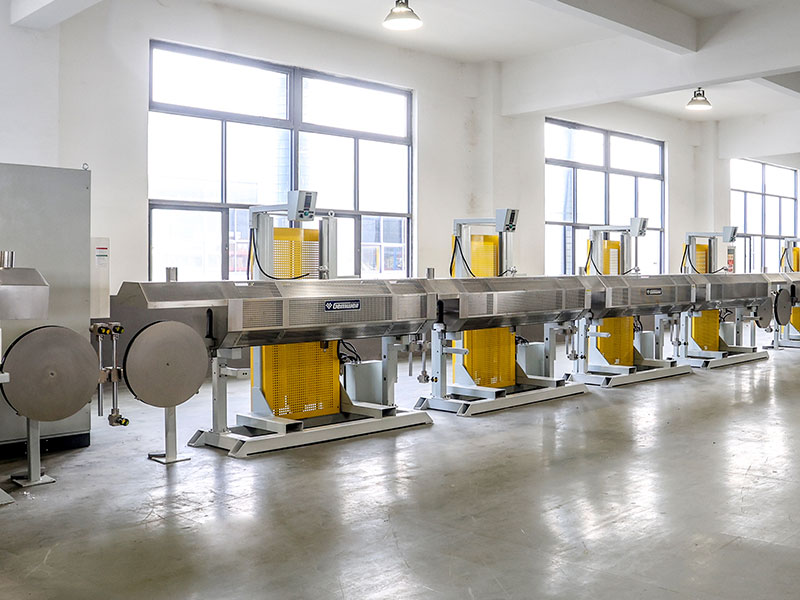

Comment sont fabriqués les câbles SATA : le rôle de l'extrudeuse de fils et de câbles

Comprendre comment est fabriqué un câble SATA permet d'expliquer pourquoi la qualité du câble varie si considérablement entre les produits économiques et haut de gamme. Le processus de production comporte plusieurs étapes précises, et l’extrudeuse de fils et câbles est au cœur de chacune d’elles.

Étape 1

Dessin du conducteur

La tige de cuivre est tirée à travers des matrices de plus en plus petites jusqu'à ce qu'elle atteigne le calibre cible - généralement AWG 28 ou AWG 26 pour les conducteurs de données SATA. Des conducteurs plus fins réduisent le poids et la flexibilité du câble ; les plus épais réduisent la résistance des câbles d’alimentation. Les conducteurs multibrins (plusieurs fils fins torsadés ensemble) offrent une meilleure flexibilité que les conducteurs solides, ce qui est important pour les câbles qui sont fréquemment déplacés ou acheminés dans des coins étroits.

Étape 2

Extrusion d'isolation primaire

Chaque conducteur passe à travers une extrudeuse de fils et de câbles qui le recouvre d'une couche d'isolation diélectrique – généralement du HDPE (polyéthylène haute densité) ou du FEP (éthylène-propylène fluoré) pour les câbles de signaux haute fréquence. La vitesse d'extrusion, la température et la géométrie de la filière doivent être étroitement contrôlées par l'opérateur de l'extrudeuse de fils et de câbles afin de maintenir une épaisseur de paroi constante, ce qui affecte directement l'impédance caractéristique du câble. Les câbles de données SATA nécessitent une impédance cible de différentiel de 100 ohms ; un écart, même de quelques ohms, peut entraîner des problèmes d'intégrité du signal à 6 Gbit/s.

Étape 3

Torsion de paire et blindage

Les conducteurs isolés sont torsadés en paires différentielles. Le taux de torsion (torsions par pouce) est soigneusement spécifié pour contrôler la diaphonie entre les paires. Une feuille de blindage – généralement un stratifié aluminium-polyester – est enroulée autour de chaque paire ou de l'ensemble du câble pour bloquer les interférences électromagnétiques externes. Certains câbles SATA haut de gamme ajoutent un blindage tressé sur la feuille pour un rejet EMI encore plus important, au prix d'un diamètre accru et d'une flexibilité réduite.

Étape 4

Extrusion de la gaine extérieure

Le noyau assemblé - paires blindées plus tout fil de drainage - repasse à travers une extrudeuse de fils et de câbles équipée d'une filière à traverse qui applique la gaine extérieure. Les matériaux de gaine courants incluent le PVC (économique, flexible), le LSZH — à faible dégagement de fumée et sans halogène — (préféré pour les salles de serveurs et les centres de données où la sécurité incendie est critique) et le TPE (élastomère thermoplastique, pour les applications à haute flexibilité). L'extrudeuse de fils et de câbles contrôle l'épaisseur de la gaine à quelques fractions de millimètre près, garantissant que le câble fini répond aux normes dimensionnelles pour les forces de rétention du connecteur SATA.

Étape 5

Terminaison et test du connecteur

Les longueurs coupées reçoivent des connecteurs SATA sertis ou soudés à chaque extrémité. Des testeurs de continuité automatisés vérifient chaque connexion broche à broche. Les lignes de production à grand volume utilisent la réflectométrie dans le domaine temporel (TDR) ou des analyseurs de réseaux vectoriels pour confirmer l'uniformité de l'impédance sur toute la longueur du câble. Les câbles qui échouent aux contrôles d'impédance sont mis au rebut – une raison pour laquelle les assemblages SATA de qualité professionnelle provenant de fabricants réputés d'extrudeurs de fils et de câbles coûtent plus cher que les alternatives génériques.

Câbles SATA comparés aux autres interfaces de stockage

SATA n'est pas le seul moyen de connecter le stockage. Savoir où il se situe dans le paysage vous aide à décider s'il faut s'en tenir au SATA ou passer à un bus plus rapide pour les charges de travail critiques en termes de performances.

SATA III contre NVMe (PCIe 4.0)

Un SSD NVMe sur un emplacement PCIe 4.0 x4 offre des lectures séquentielles dépassant 7 000 Mo/s — plus de onze fois le plafond de 600 Mo/s du SATA III. NVMe utilise le facteur de forme M.2 et se branche directement sur la carte mère sans aucun câble. Pour les disques du système d'exploitation et les applications qui nécessitent des E/S aléatoires rapides, NVMe est clairement le gagnant. Les SSD SATA restent compétitifs pour le stockage secondaire, les supports en masse et les versions sensibles aux coûts, où l'avantage du prix par gigaoctet des disques SATA compense la différence de vitesse.

SATA contre PATA (IDE)

L'ancienne interface PATA utilisait un câble plat à 40 ou 80 conducteurs mesurant jusqu'à 46 cm de large, ce qui limitait considérablement le flux d'air à l'intérieur des boîtiers. SATA l'a remplacé par un câble à 7 broches d'environ 8 mm de large, libérant de l'espace et améliorant le refroidissement. Le débit maximum du PATA (ATA/133) était de 133 Mo/s, soit moins d'un quart de la vitesse du SATA III. Aucune carte mère moderne n'inclut de ports PATA ; il s'agit strictement d'une norme héritée que l'on trouve uniquement dans le matériel antérieur à 2007.

SATA vs SAS (SCSI connecté en série)

SAS est l'homologue professionnel de SATA. Les fonds de panier SAS acceptent à la fois les disques SAS et SATA, mais un fond de panier SATA n'acceptera pas de disque SAS. Les câbles SAS transportent deux ports par connecteur (double port), permettant des chemins redondants – essentiels pour les systèmes de stockage à haute disponibilité. Les disques SAS tournent généralement entre 10 000 et 15 000 tr/min et sont conçus pour des cycles de service beaucoup plus élevés que les disques durs SATA grand public. La construction du câble est similaire : une extrudeuse de fils et de câbles produit la gaine extérieure, mais les câbles SAS doivent répondre à des spécifications d'inclinaison plus strictes en raison de l'architecture à double port.

Disques externes SATA ou USB

La connexion externe d'un disque SATA interne via un boîtier USB introduit une puce de pont SATA vers USB qui limite les vitesses réelles. L'USB 3.2 Gen 2 atteint 10 Gbit/s (théorique), mais la surcharge du pont limite généralement le débit réel à environ 400-500 Mo/s, ce qui est comparable à une liaison SATA III saturée. Pour un stockage véritablement externe nécessitant des vitesses SATA sans pont, eSATA est le choix de câble approprié, fournissant une liaison SATA directe à 6 Gbit/s complet.

Comment choisir le bon câble SATA pour votre construction

Avec autant de variantes disponibles, la sélection du câble approprié permet de gagner du temps, d'éviter les erreurs et de protéger le matériel. Gardez les critères suivants à l’esprit :

Faites correspondre la génération SATA à votre disque. Si votre SSD est classé SATA III, utilisez un câble SATA III pour éviter de le gêner à 300 Mo/s. Consultez le manuel de votre carte mère pour confirmer quels ports prennent en charge 6 Gbit/s ; certaines cartes mélangent les ports SATA III et SATA II.
Mesurez le parcours du câble avant d'acheter. Les câbles SATA ne doivent pas dépasser 1 mètre en interne. Si vous devez atteindre une baie de lecteur éloignée de la carte mère, mesurez d'abord et choisissez une longueur de câble qui permet des courbes douces, et non des courbures serrées qui sollicitent les conducteurs.
Tenez compte de l'angle du connecteur. Si les ports SATA de votre carte mère font face au panneau latéral (courant sur les cartes ATX), un connecteur à angle droit à l'extrémité de la carte mère maintient les câbles à plat contre la carte plutôt que de faire une boucle vers l'extérieur.
Utilisez des câbles de verrouillage dans les environnements NAS, RAID et serveur. Une déconnexion induite par des vibrations à 3 heures du matin lors d'une reconstruction de disque est la dernière chose que vous souhaitez. Les loquets de verrouillage ne coûtent presque rien de plus et éliminent complètement ce mode de défaillance.
Vérifiez le matériau de la gaine pour une utilisation dans le centre de données. Les gaines en PVC conviennent parfaitement à la construction de maisons. Les centres de données et les salles d'équipements commerciaux exigent souvent des câbles LSZH pour respecter les codes de prévention des incendies et réduire les fumées toxiques en cas d'incendie.
Vérifiez la qualité du câble auprès du fabricant. Les câbles de haute qualité provenant de fabricants réputés d’extrudeurs de fils et de câbles sont testés pour l’uniformité de l’impédance, la perte d’insertion et la perte de réflexion. Les câbles économiques ignorent souvent ces tests et, même s'ils fonctionnent souvent correctement à des vitesses inférieures, l'intégrité marginale du signal à 6 Gbit/s peut produire des erreurs intermittentes très difficiles à retracer.

Problèmes courants de câble SATA et comment les résoudre

La plupart des problèmes de connectivité SATA remontent à une poignée de causes récurrentes. Avant de remplacer un disque que vous soupçonnez être défaillant, suivez cette liste de contrôle :

Lecteur non détecté par le BIOS

Réinstallez les deux extrémités du câble de données. Vérifiez que le câble d'alimentation est complètement enclenché. Essayez un autre port SATA sur la carte mère – les ports peuvent échouer individuellement. Remplacez un câble en bon état pour exclure un câble défectueux. Confirmez que le disque tourne (écoutez le moteur du disque dur ou ressentez une légère vibration sur le boîtier d'un SSD).

Déconnexions intermittentes ou erreurs de lecture

C'est le symptôme classique d'un connecteur SATA desserré ou endommagé. Si vous utilisez un câble non verrouillable, remplacez-le par une variante verrouillable. Inspectez le câble sous un bon éclairage pour déceler des plis, des coupures ou des sections écrasées : une gaine appliquée par une extrudeuse de fils et de câbles protège les conducteurs lors d'une manipulation normale, mais des attaches de câble trop serrées peuvent fissurer l'isolation interne sans laisser de marques externes visibles. Exécutez un test SMART sur le disque pour distinguer les problèmes de câble d'une panne de disque.

Vitesses de transfert plus lentes que prévu

Vérifiez le mode de port dans le BIOS de votre carte mère. Certaines cartes mettent par défaut les nouvelles installations en mode de compatibilité IDE plutôt qu'AHCI, ce qui empêche le lecteur de négocier sa pleine vitesse et désactive des fonctionnalités telles que NCQ (Native Command Queuing). Passez en mode AHCI (nécessite la réinstallation de Windows dans certains cas, ou l'ajout d'une clé de registre avant de passer à Windows 10/11). Vérifiez également que le port que vous utilisez est SATA III et non SATA II, car l'étiquetage sur les cartes économiques n'est pas toujours évident.

Câble endommagé lors de l'installation

Les connecteurs SATA sont petits et les loquets de rétention peuvent se casser sous l'effet d'une contrainte latérale. Insérez et retirez toujours les connecteurs tout droit – ne les faites pas basculer sur le côté. Si un loquet se brise, le câble fonctionnera toujours mais risque de se déconnecter sous l'effet des vibrations. Remplacez le câble plutôt que de compter sur du ruban isolant comme solution. Les câbles de qualité produits par un fabricant expérimenté d'extrudeurs de fils et de câbles utilisent des connecteurs avec un matériau de verrouillage plus épais qui résiste à la rupture au cours de nombreux cycles d'insertion.

Branchement à chaud SATA : qu'est-ce que c'est et quand cela fonctionne

L'une des fonctionnalités les plus utiles de SATA est branchement à chaud — la possibilité de connecter ou de déconnecter un disque pendant que le système est en cours d'exécution sans mise hors tension ni redémarrage. En pratique, la prise en charge du hot plug dépend de trois éléments fonctionnant de concert : le lecteur doit prendre en charge le hot plug, le contrôleur hôte doit avoir le hot plug activé (généralement défini dans le BIOS) et le système d'exploitation doit être configuré pour reconnaître les événements d'arrivée et de suppression de périphérique.

Sous Windows, le branchement à chaud fonctionne de manière fiable avec le mode AHCI activé et constitue la base du flux de travail « Retirer le matériel en toute sécurité » pour les disques externes eSATA. Linux prend en charge le branchement à chaud SATA depuis le noyau 2.6.19. Les systèmes d'entreprise vont encore plus loin : les fonds de panier SAS/SATA des boîtiers de stockage de serveurs sont spécialement conçus pour la maintenance remplaçable à chaud, permettant aux administrateurs de remplacer les disques défectueux pendant les heures de bureau sans aucun temps d'arrêt. La conception du connecteur est également importante ici : les connecteurs remplaçables à chaud à cycle élevé sont produits selon des tolérances plus strictes que les connecteurs standard, et les câbles qui y sont raccordés proviennent de lignes de production d'extrudeuses de fils et de câbles qui appliquent un renforcement supplémentaire autour du point d'entrée du connecteur pour résister aux flexions répétées.

Le branchement à chaud n'est pas pris en charge sur PATA, ce qui exigeait que le système soit complètement éteint avant toute connexion ou déconnexion du lecteur. Cette limitation à elle seule a justifié la migration rapide du secteur vers SATA à partir de 2003.

Applications du câble SATA au-delà du PC de bureau

Alors que la plupart des consommateurs rencontrent des câbles SATA dans les ordinateurs de bureau, l'interface apparaît dans une gamme étonnamment large d'applications industrielles et commerciales. Partout où une connectivité de stockage fiable et rentable est nécessaire, SATA est probablement impliqué :

Boîtiers NAS (Network-Attached Storage) — Les boîtiers NAS grand public et prosommateur allant des configurations à quatre à seize baies utilisent presque universellement des disques durs SATA connectés via un fond de panier SATA. Les assemblages de câbles de ces unités sont produits en grand volume sur des lignes automatisées d'extrudeuse de fils et de câbles.
DVR et systèmes de surveillance — Les caméras de sécurité enregistrent en continu sur des disques durs SATA de 3,5 pouces à l'intérieur des unités DVR. Les disques gèrent des charges de travail d'écriture soutenues mesurées en téraoctets par an ; Les disques durs SATA de classe surveillance sont conçus pour 180 To/an en écriture contre 55 To/an pour les modèles de bureau.
Systèmes embarqués industriels — Les Panel PC, les kiosques et les contrôleurs de machines utilisent souvent des SSD SATA de 2,5 pouces pour leur système d'exploitation et le stockage de données, offrant une résistance aux vibrations indisponible avec les disques durs rotatifs.
Batteries de serveurs et centres de données — Même dans les centres de données hautes performances dominés par NVMe pour le stockage de niveau chaud, les SSD et disques durs SATA offrent une capacité de niveau froid rentable. Un seul boîtier JBOD de 60 disques peut contenir 240 câbles SATA, tous passant par un assemblage de fond de panier intermédiaire fabriqué sur un équipement industriel d'extrudeuse de fils et de câbles.
Stockage d'imagerie médicale — Les PACS (systèmes d'archivage et de communication d'images) utilisés dans les hôpitaux stockent les fichiers image DICOM — souvent des centaines de gigaoctets par numérisation — sur des matrices SATA RAID. Les câbles SATA à gaine LSZH sont spécifiés pour répondre aux réglementations de sécurité incendie des hôpitaux dans ces armoires d'équipement fermées.

Que rechercher dans un câble SATA de qualité

Tous les câbles SATA du marché ne sont pas égaux. Quelques propriétés spécifiques distinguent les câbles qui durent des années de ceux qui deviennent un casse-tête de diagnostic en quelques mois.

Tolérance d'impédance

La spécification SATA exige Impédance différentielle de 100 ± 10 ohms . Les câbles fabriqués sur des extrudeuses de fils et de câbles bien calibrées atteignent cette fenêtre de manière fiable. Les câbles non conformes peuvent fonctionner correctement à 3 Gbit/s, mais affichent des taux d'erreur binaires élevés à 6 Gbit/s, en particulier pour les longueurs de câble proches de 1 mètre.

Durabilité du connecteur

La spécification SATA officielle évalue les connecteurs internes pour un minimum de 1 500 cycles d'insertion/retrait . Les connecteurs Premium dépassent cela. Les corps de connecteur minces et les loquets fragiles – courants dans les câbles très bon marché – échouent souvent bien avant cette valeur nominale dans les environnements d'utilisation active.

Jauge de conducteur

AWG 28 est la norme pour les câbles de données SATA ; AWG 18 ou plus est recommandé pour les câbles d'alimentation SATA transportant le rail 12 V vers un moteur de disque dur en rotation. Les conducteurs d'alimentation sous-dimensionnés chauffent, augmentent la chute de tension sous charge et peuvent déclencher des pannes prématurées du variateur, en particulier lors de l'appel de courant élevé au démarrage.

Matériau de la veste et flexibilité

Les gaines en PVC restent flexibles d'environ -10°C à 70°C, ce qui convient à la plupart des environnements PC. Si le câble doit être acheminé à proximité d'un refroidisseur de GPU haute puissance ou sur un dissipateur thermique de processeur overclocké, recherchez un câble à gaine en silicone ou en TPE conçu pour des températures plus élevées. Les câbles plats provenant d'une extrudeuse de fils et de câbles ont tendance à être plus rigides mais plus faciles à acheminer proprement ; les câbles ronds fléchissent mieux dans les espaces restreints.
