À quoi sert un câble SATA ? Fonction, types et astuces

À quoi sert un câble SATA ? La réponse directe

Un câble SATA (Serial ATA) remplit un objectif principal : il crée un canal de communication à haut débit entre un périphérique de stockage, tel qu'un disque dur (HDD), un disque SSD (SSD) ou un lecteur optique, et la carte mère d'un ordinateur. Sans ce câble, votre système ne peut pas lire ou écrire sur ces périphériques de stockage, ce qui signifie pas de système d'exploitation, pas de fichiers et pas d'ordinateur fonctionnel dans un sens pratique.

Il existe en fait deux types de câbles SATA fonctionnant ensemble dans n'importe quelle configuration de stockage : le Câble de données SATA , qui transmet les signaux de données entre le lecteur et la carte mère, et le Câble d'alimentation SATA , qui fournit l'énergie électrique du bloc d'alimentation (PSU) au lecteur lui-même. Les deux sont essentiels : un disque avec un seul des deux connecté ne fonctionnera tout simplement pas.

La construction physique de ces câbles – de l’épaisseur de l’isolation à la pureté du conducteur – dépend en grande partie du processus de fabrication qui les sous-tend. Les câbles SATA modernes sont produits à l'aide d'extrudeuses de fils et de câbles de précision qui applique une isolation uniforme sur les conducteurs en cuivre, garantissant ainsi l'intégrité du signal sur toute la longueur du câble. Ce détail de fabrication n’est pas anodin ; cela affecte directement les vitesses de transfert, la résistance à la chaleur et la durabilité à long terme.

Comment les câbles SATA transfèrent les données : le mécanisme technique

SATA utilise une méthode de transmission série, ce qui signifie que les bits de données sont envoyés un par un dans un flux continu plutôt qu'en parallèle. Il s'agissait d'un changement significatif par rapport à l'ancienne norme PATA (Parallel ATA), qui envoyait plusieurs bits simultanément mais nécessitait de larges câbles plats et souffrait d'interférences de diaphonie à des vitesses plus élevées.

Le câble de données SATA contient 7 broches et 3 conducteurs : deux paires de lignes de signal différentielles pour transmettre et recevoir des données, et trois lignes de terre qui réduisent les interférences électromagnétiques. La signalisation différentielle signifie que le câble envoie le même signal deux fois – une fois normalement et une fois inversé – et que l'appareil de réception compare les deux pour filtrer le bruit. Cette approche permet aux câbles SATA de fonctionner de manière fiable à hautes fréquences sans les problèmes d'interférence qui affligeaient les anciennes normes.

Comparaison des vitesses de génération SATA

SATA III, qui fonctionne à 6 Gb/s avec un plafond de débit effectif d'environ 600 Mo/s , est la norme actuelle utilisée dans pratiquement toutes les versions d’ordinateurs de bureau et d’ordinateurs portables grand public. Le câble physique lui-même est rétrocompatible sur les trois générations – un câble SATA III peut connecter un disque SATA I – bien que les vitesses soient limitées au maximum du périphérique le plus lent.

Câble d'alimentation SATA : ce qu'il fait et pourquoi c'est important

Le connecteur d'alimentation SATA est une fiche à 15 broches qui fournit trois niveaux de tension distincts au disque connecté : 3,3 V, 5 V et 12 V . Chaque tension remplit une fonction différente au sein des composants internes du variateur. La ligne 12 V alimente principalement le moteur des disques durs, faisant tourner les plateaux à 5 400 ou 7 200 tr/min. La ligne 5 V alimente la carte logique du lecteur et l'électronique de lecture/écriture. La ligne 3,3 V, introduite dans la révision de la norme SATA, est utilisée par certains SSD modernes pour leurs circuits de contrôleur basse consommation.

Le connecteur d'alimentation SATA à 15 broches a remplacé l'ancien connecteur Molex à 4 broches utilisé dans les systèmes PATA. Il offre un profil beaucoup plus fin, un routage plus facile à l'intérieur d'un boîtier et la possibilité de transporter simultanément les trois niveaux de tension via un seul connecteur. Un SSD typique de type ordinateur portable de 2,5 pouces ne consomme que de la ligne 5 V, consommant aussi peu que 1 à 3 watts sous charge , tandis qu'un disque dur de bureau de 3,5 pouces tournant à 7 200 tr/min peut consommer jusqu'à 8 à 10 watts pendant les opérations de recherche – principalement via le rail 12 V.

La qualité du câblage du câble d'alimentation SATA (en particulier le calibre des conducteurs en cuivre et la cohérence de l'isolation) affecte la stabilité de la tension sous charge. C’est là que les processus de fabrication tels que ceux utilisés dans la production d’extrudeuses de fils et de câbles deviennent directement pertinents pour les performances réelles.

Comment Extrudeuse de fils et câbles La technologie façonne la qualité des câbles SATA

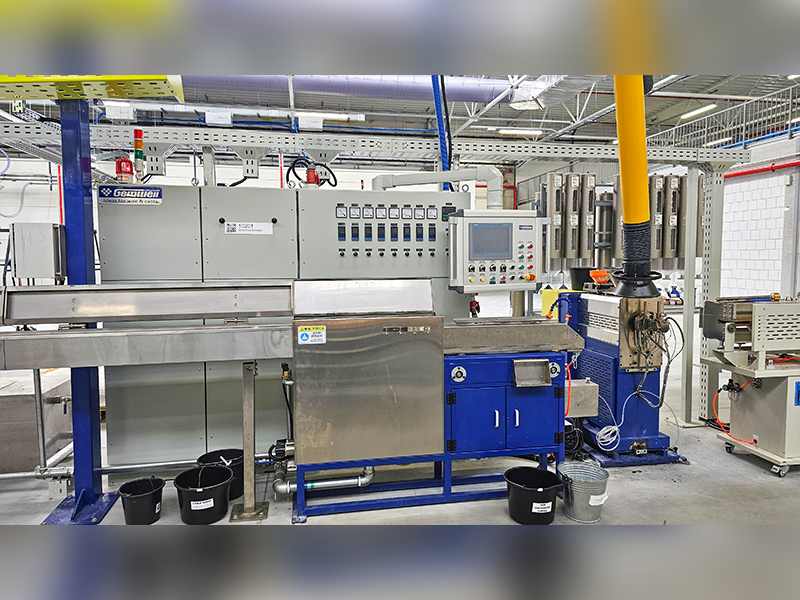

Chaque câble SATA commence sa vie sur une ligne d'extrusion. Une extrudeuse de fils et de câbles est une machine qui force un matériau thermoplastique fondu – le plus souvent du PVC (chlorure de polyvinyle), du LLDPE (polyéthylène linéaire basse densité) ou du FEP (éthylène-propylène fluoré) – à travers une filière autour d'un conducteur en cuivre, créant ainsi un fil à revêtement uniforme. Ce n’est pas un détail secondaire ; la qualité de l'extrusion détermine l'uniformité de l'épaisseur de l'isolation, les propriétés diélectriques, la résistance à la température et la résistance du câble au fil des années d'utilisation.

Dans la production de câbles SATA en particulier, l'extrudeuse de fils et de câbles doit appliquer une isolation sur des conducteurs très fins avec une extrême précision. Les câbles de données SATA utilisent généralement Conducteurs 28 AWG pour les lignes de signaux et Conducteurs 26 AWG pour les lignes de terre. À ces jauges, même un petit écart dans l'épaisseur de l'isolation (par exemple, 0,02 mm par rapport aux spécifications) peut modifier les caractéristiques d'impédance du câble et affecter l'intégrité du signal aux fréquences de 6 Gbit/s exigées par SATA III.

Ce que la qualité de l'extrusion affecte dans le câble fini

• Contrôle d'impédance : Les câbles SATA sont spécifiés pour maintenir une impédance différentielle de 100 ohms (± 10 %). Les incohérences d'extrusion provoquent des variations d'impédance qui produisent des réflexions de signal et des erreurs de données.
• Constante diélectrique : Le matériau isolant choisi et l'uniformité avec laquelle il est appliqué par l'extrudeuse de fils et de câbles déterminent la vitesse à laquelle les signaux se propagent à travers le câble, ce qui a un impact direct sur la latence au niveau de la nanoseconde.
• Résistance à la température : L'isolation en PVC extrudé à l'épaisseur appropriée peut généralement supporter des températures de -20°C à 80°C. Les points minces créés par une machine d'extrudeuse mal calibrée entraînent une rupture de l'isolation sous la chaleur soutenue d'un lecteur chargé ou d'un intérieur de boîtier chaud.
• Durée de vie flexible : Comment many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Adhésion des conducteurs : Une température et une pression d'extrusion appropriées garantissent que l'isolant adhère proprement à la gaine du conducteur, sans vides, ce qui permettrait à l'humidité de pénétrer au fil du temps.

Les fabricants de câbles haut de gamme exploitent leurs lignes d'extrudeuses de fils et de câbles avec des systèmes de test d'étincelles et de jaugeage de diamètre en temps réel qui vérifient chaque mètre de fil extrudé pour détecter tout défaut. Les câbles SATA grand public de marques réputées sont généralement soumis à ces contrôles de qualité. Les câbles ultra bon marché provenant de fournisseurs inconnus – souvent vendus en gros en ligne – sautent souvent ces étapes, ce qui donne lieu à des câbles qui fonctionnent correctement au départ mais développent des erreurs intermittentes au bout de 12 à 18 mois.

Câbles SATA plats ou ronds : différences de construction et quand elles sont importantes

Les câbles de données SATA sont disponibles en deux formats physiques principaux : plats (de type ruban) et ronds. Les deux disposent du même agencement de signaux à 7 broches, mais leur construction interne et leur comportement pratique diffèrent considérablement.

Câbles SATA plats sont le style par défaut livré avec la plupart des cartes mères. Les conducteurs sont posés côte à côte et enveloppés dans une gaine thermoplastique plate, généralement produite par une extrudeuse de câbles plats et de câbles ou par un processus de stratification. Ils sont peu coûteux à produire, reposent parfaitement sur les surfaces et sont faciles à acheminer le long des bords intérieurs d’un boîtier PC. Cependant, leur rayon de courbure est limité : les forcer à suivre des courbes serrées peut plier les conducteurs et provoquer une dégradation du signal ou des dommages physiques à l'isolation aux points de contrainte.

Câbles SATA ronds ou tressés avoir des conducteurs isolés individuellement torsadés ou regroupés à l’intérieur d’une gaine extérieure ronde. Cette construction offre une meilleure flexibilité, facilite le routage à travers des canaux de gestion de câbles étroits et offre un blindage EMI légèrement meilleur grâce à la disposition en paires torsadées des conducteurs de signal. Ils coûtent plus cher à fabriquer car chaque conducteur doit passer séparément dans une extrudeuse de fils et de câbles avant l'assemblage.

Connecteurs à angle droit ou droits

Au-delà des câbles plats ou ronds, les câbles SATA sont également livrés avec des connecteurs droits ou à angle droit (90 degrés) à une ou aux deux extrémités. Le connecteur à angle droit est particulièrement utile lorsqu'un lecteur est monté à proximité du panneau latéral d'un boîtier, où un connecteur droit dépasserait vers l'extérieur et bloquerait potentiellement le flux d'air ou empêcherait le panneau de se fermer. Les connecteurs à angle droit introduisent une faible concentration de contraintes mécaniques au point de courbure, de sorte que la qualité du câble, en particulier la robustesse du surmoulage à l'entrée du connecteur, devient plus importante dans ces configurations.

Signes courants indiquant qu'un câble SATA est défaillant

Les câbles SATA échouent, et cela plus souvent que prévu. Étant donné que les symptômes d'un câble défaillant imitent fidèlement ceux d'un disque défaillant, les câbles sont souvent négligés lors du dépannage. Savoir quoi rechercher permet de gagner du temps et d'éviter les remplacements inutiles de disques.

• Détection de conduite intermittente : Le BIOS ou le système d'exploitation voit le lecteur parfois mais pas d'autres. Il s'agit d'un symptôme classique d'un connecteur de câble de données SATA desserré ou endommagé qui n'établit pas un contact cohérent avec les broches.
• Erreurs de lecture/écriture fréquentes : Les applications signalent des erreurs lors de l'accès aux fichiers ou le système d'exploitation enregistre les erreurs de disque dans l'observateur d'événements. Si les diagnostics SMART montrent que le lecteur lui-même est sain, le câble est le prochain suspect logique.
• Chutes soudaines de performances : Un SSD SATA III qui lit normalement à 500 Mo/s teste soudainement à 150 Mo/s. Cette vitesse correspond à la bande passante SATA I, signe que la liaison est en train de négocier jusqu'au plus petit dénominateur commun en raison d'erreurs de signal sur un câble dégradé.
• Cliquer ou ne pas tourner les lecteurs : Bien que ceux-ci indiquent généralement un problème mécanique du lecteur, des problèmes de câble d'alimentation peuvent empêcher un lecteur de recevoir une tension adéquate pour faire tourner son moteur, produisant des symptômes similaires.
• Échecs de démarrage après les déplacements de cas : Le déplacement d'un PC entraîne la flexion et le déplacement des câbles. Un câble qui était à la limite fonctionnel peut perdre complètement le contact après un seul déplacement.

La solution dans tous ces cas est souvent un Câble de remplacement de 3 $ à 8 $ , pourtant les gens passent souvent des heures à effectuer des diagnostics sur un disque en parfait état. Remplacez toujours le câble en premier lorsque des problèmes de stockage apparaissent soudainement sans symptômes préalables d'usure du disque.

Câbles SATA dans différentes applications de périphériques

Bien que les ordinateurs de bureau constituent le contexte le plus courant pour les câbles SATA, l'interface apparaît sur une large gamme de matériels et les exigences en matière de câbles varient en fonction de l'application.

Ordinateurs de bureau

Les disques durs standard de 3,5 pouces et les SSD de 2,5 pouces dans les tours de bureau utilisent des connecteurs de données et d'alimentation SATA pleine taille. Les cartes mères au format ATX fournissent généralement 4 à 8 ports SATA , autorisant plusieurs lecteurs. Les cartes HEDT (High-End Desktop) haut de gamme peuvent offrir jusqu'à 12 ports SATA pour les constructions gourmandes en stockage comme les serveurs NAS ou les stations de travail de montage vidéo.

Ordinateurs portables

Les ordinateurs portables utilisent des disques de 2,5 pouces avec la même interface SATA, mais le câble est généralement un ruban très court, parfois à connexion directe, intégré à l'ensemble de baie de lecteur. Les câbles SATA de rechange pour ordinateurs portables doivent être fabriqués selon des spécifications exactes de longueur et de flexibilité. Ici, les propriétés de flexion de la gaine du câble, déterminées en partie par le choix des matériaux de l'extrudeuse de fils et de câbles, deviennent critiques car le câble subit des contraintes à chaque fois que le châssis fléchit pendant une utilisation normale.

Serveurs et périphériques NAS

Dans les environnements de serveur, les câbles SATA doivent répondre à des normes de durabilité plus élevées car les disques sont accessibles en continu, souvent 24h/24 et 7j/7. Les câbles de qualité serveur utilisent des matériaux isolants plus lourds et des connecteurs verrouillables pour éviter toute déconnexion accidentelle. Certaines configurations d'entreprise utilisent eSATA (SATA externe) pour connecter des boîtiers de stockage externes - une variante qui utilise un connecteur physique différent mais le même protocole de signalisation, avec des câbles blindés contre les EMI externes et conçus pour des courses plus longues jusqu'à 2 mètres par rapport à la limite typique de 1 mètre des câbles SATA internes.

Lecteurs optiques et matériel spécialisé

Les lecteurs DVD et Blu-ray utilisent également des connexions SATA standard, tout comme certains lecteurs de bande et certains systèmes industriels embarqués. Le câble remplit la même fonction dans tous ces domaines : établir un chemin de données et fournir de l’énergie. Les applications industrielles nécessitent parfois des câbles avec des températures nominales plus larges, ce qui signifie que les fabricants doivent utiliser différents composés isolants dans leurs lignes d'extrudeuses de fils et de câbles – des matériaux comme le polyéthylène réticulé (XLPE) au lieu du PVC standard, conçus pour un fonctionnement continu à 90 °C ou plus.

SATA par rapport aux autres interfaces de stockage : la place du câble dans une vue d'ensemble

Comprendre ce que fait un câble SATA signifie également comprendre où il se situe par rapport aux autres technologies de connexion de stockage, d'autant plus que les disques NVMe et M.2 sont devenus courants.

Les disques NVMe M.2 se branchent directement sur un emplacement de la carte mère et ne nécessitent aucun câble séparé : ils reçoivent à la fois les signaux de données et l'alimentation via le connecteur M.2 lui-même. Cela les rend plus rapides et plus ordonnés dans une version gérée par câble. Cependant, les câbles SATA restent largement pertinents car les disques durs dominent toujours le stockage de grande capacité au coût par téraoctet — un disque dur de 20 To coûte actuellement une fraction d'un SSD NVMe de 20 To — et tous les disques durs utilisent l'interface SATA. Les SSD SATA restent également populaires en tant qu'options de mise à niveau abordables dans les systèmes plus anciens dépourvus d'emplacements M.2.

Choisir le bon câble SATA : ce qu'il faut rechercher

Tous les câbles SATA ne sont pas égaux. Étant donné que le câble lui-même est bon marché par rapport aux disques qu'il connecte (et au coût de la perte de données due à une panne de câble), il est préférable de choisir avec soin. Voici ce qu’il faut évaluer :

Matériau du conducteur et calibre

Recherchez des câbles qui spécifient des conducteurs en cuivre sans oxygène (OFC). Le fil OFC contient moins d'impuretés que le cuivre standard, ce qui se traduit par une résistance par unité de longueur plus faible et une meilleure transmission du signal. Le conducteur est tiré à travers une filière pour atteindre le calibre AWG spécifié, puis passe à travers une extrudeuse de fils et de câbles pour recevoir son revêtement isolant. Les câbles qui ne spécifient pas le type de conducteur sont souvent fabriqués en aluminium recouvert de cuivre (CCA), qui possède environ 60 % de la conductivité du cuivre et est plus fragile sous contrainte de flexion.

Verrouillage des languettes du connecteur

Les connecteurs SATA standard n'ont pas de mécanisme de verrouillage. Ils comptent uniquement sur la friction pour rester en place. Dans un système soumis à des vibrations – à proximité d’un ventilateur puissant, dans un véhicule ou dans toute application mobile – il s’agit d’un risque réel. Câbles avec un loquet de verrouillage ou clip de rétention sur le corps du connecteur, sécurisez mécaniquement la connexion et évitez toute déconnexion accidentelle. De nombreux câbles haut de gamme incluent cette fonctionnalité moyennant un petit coût supplémentaire.

Longueur du câble

La spécification SATA autorise des longueurs de câble allant jusqu'à 1 mètre (environ 39 pouces) pour les câbles internes. La plupart des systèmes pré-construits utilisent des câbles de 45 à 50 cm, ce qui est suffisant pour les configurations de tour standard. Des câbles plus longs sont disponibles mais introduisent plus de résistance et de risque de dégradation du signal. Évitez donc toute longueur excessive : utilisez le câble le plus court qui s'étend confortablement du port de la carte mère au lecteur, sans tension ni courbure prononcée.

Matériau de la veste

La gaine extérieure du câble — appliquée par une extrudeuse de fils et de câbles comme couche d'extrusion finale dans les constructions de câbles multicouches — détermine la flexibilité, la résistance à la température et la résistance chimique. Les câbles standards utilisent du PVC, qui est flexible et peu coûteux. Pour les environnements à haute température (tels que les serveurs denses montés en rack ou les boîtiers industriels), recherchez des câbles avec des gaines LLDPE ou FEP, qui offrent une meilleure résistance à la chaleur et un dégazage moindre (la libération de vapeurs chimiques qui peuvent contaminer les composants électroniques sensibles au fil du temps dans les boîtiers scellés).

Marque et certification

Les câbles de marques établies telles que Sabrent, StarTech, Rosewill et Monoprice utilisent des lignes de fabrication avec un contrôle de qualité constant, y compris une jauge de diamètre en ligne pendant l'extrusion et des tests de continuité à 100 % après l'assemblage. Les câbles génériques sans identification de marque ignorent ces étapes. La liste UL (pour les marchés nord-américains) et le marquage CE (pour les marchés européens) indiquent que le câble répond aux normes minimales de sécurité électrique et de construction.

Comment to Properly Connect and Route SATA Cables

Une installation correcte compte autant que la qualité du câble. Un câble de haute qualité installé avec négligence ne fonctionne pas mieux qu’un câble bon marché.

1. Identifiez les ports SATA de votre carte mère. Ils sont généralement situés le long du bord droit de la carte sur les systèmes ATX, étiquetés SATA0 à SATA5 ou similaire. Utilisez d'abord les ports de numéro inférieur ; ils sont souvent connectés au contrôleur SATA principal, qui offre les meilleures performances et la meilleure prise en charge de la priorité de démarrage.
2. Connectez le câble de données. Le connecteur de données SATA est doté d'une encoche en forme de L, il ne peut donc être inséré que dans une seule orientation. Appuyez-le fermement dans le port de données du lecteur jusqu'à ce que vous le sentiez bien en place. Si vous utilisez un câble de verrouillage, engagez le loquet.
3. Connectez le câble d'alimentation. Le connecteur d'alimentation SATA à 15 broches est également doté d'un détrompeur et ne s'insère que dans une seule direction. Il nécessite plus de force d'insertion que le connecteur de données en raison de la plus grande zone de contact : appliquez une pression constante et uniforme plutôt que de faire basculer le connecteur, ce qui pourrait plier ou fissurer le boîtier du connecteur.
4. Acheminez le câble sans coudes prononcés. Maintenez un rayon de courbure d'au moins 25 mm (environ 1 pouce) en tous points le long du câble. Les câbles plats sont particulièrement vulnérables au pliage. Si un connecteur à angle droit est disponible, utilisez-le près de l'extrémité du lecteur pour éliminer la courbure au point d'entrée du connecteur d'où proviennent la plupart des pannes.
5. Sécurisez la longueur de câble excédentaire. Utilisez des attaches de câble ou des bandes Velcro pour éloigner l'excédent de câble des ventilateurs et des chemins de circulation d'air. Un câble SATA non sécurisé peut être entraîné dans une pale de ventilateur, provoquant à la fois des dommages au câble et une panne du ventilateur.
6. Vérifiez dans le BIOS après le démarrage. Après l'installation, entrez dans le BIOS/UEFI du système et confirmez que le lecteur apparaît dans la liste des périphériques de stockage. Si ce n'est pas le cas, vérifiez les deux connexions des câbles avant de supposer un problème de lecteur ou de carte mère.

La chaîne de fabrication derrière chaque câble SATA

Pour bien comprendre le rôle d'un câble SATA et pourquoi la qualité est importante, il est utile de retracer le processus de production qui le crée. Un seul câble SATA passe par plusieurs étapes de fabrication avant d'atteindre les mains d'un constructeur de PC.

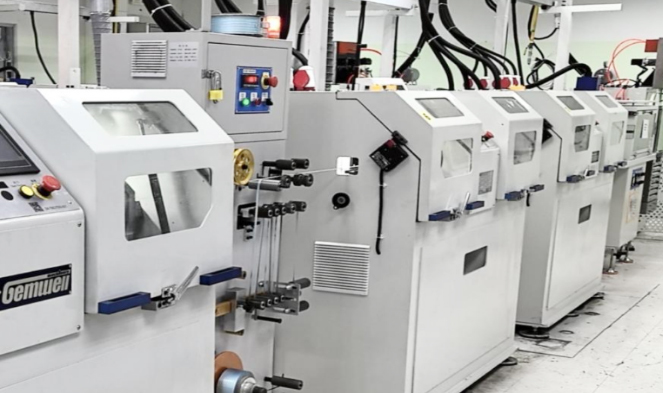

Cela commence par une tige de cuivre, étirée à travers une machine à tréfiler jusqu'au calibre AWG cible. Le fil tréfilé passe ensuite dans une extrudeuse de fils et de câbles, où une isolation thermoplastique est appliquée. Dans une extrudeuse à vis unique – le type le plus courant dans la fabrication de câbles – le composé isolant est introduit sous forme de granulés dans un baril chauffé, fondu et forcé à travers une filière à traverse qui recouvre le fil au fur et à mesure de son passage. Les vitesses de ligne pour les fils de calibre fin comme 28 AWG fonctionnent généralement à 100 à 600 mètres par minute , avec le profil de température de l'extrudeuse et la vitesse de vis soigneusement contrôlés pour maintenir une épaisseur d'isolation constante.

Après l'extrusion, les conducteurs isolés sont assemblés : soit posés à plat pour la construction de câbles plats, soit torsadés par paires pour la construction de câbles ronds. Les configurations à paires torsadées suivent des taux de torsion spécifiques (tours par unité de longueur) pour contrôler l'impédance différentielle. Les conducteurs assemblés peuvent ensuite être passés à travers une seconde extrudeuse de fils et de câbles pour appliquer une gaine extérieure globale.

La terminaison du connecteur suit : les extrémités du câble sont coupées à longueur, dénudées et serties ou surmoulées avec les boîtiers de connecteur SATA en plastique. L'ensemble de l'ensemble est ensuite testé pour la continuité, les courts-circuits et, dans certains cas, les caractéristiques d'impédance haute fréquence à l'aide d'un équipement de réflectométrie dans le domaine temporel (TDR).

L’ensemble de ce processus – depuis la ligne d’extrudeuse de fils et de câbles jusqu’au câble fini – se déroule en grande partie dans des installations en Chine, à Taiwan et, de plus en plus, au Vietnam et en Inde. La différence entre un câble à 2 $ et un câble à 7 $ réside généralement dans les étapes de contrôle de qualité qui sont effectuées et dans la mesure dans laquelle le processus d'extrudeuse de fils et de câbles est surveillé pendant la production.
