L'emballage des câbles électriques provoque-t-il des dommages ? Ce que vous devez savoir

La réponse courte : l'emballage des câbles est sûr, mais seulement lorsqu'il est fait correctement

L'enroulement des câbles électriques et des rallonges ne provoque pas en soi de dommages ou de risques pour la sécurité. Cependant, la façon dont vous les enveloppez fait une énorme différence. Un enroulement serré, une flexion à des angles vifs ou un regroupement de câbles alors qu'ils sont sous charge peuvent générer de la chaleur, dégrader l'isolation et raccourcir la durée de vie du fil. La cause première de la plupart des pannes liées aux câbles n'est pas l'enroulement lui-même, mais une mauvaise technique d'enroulement combinée à une construction de câble de mauvaise qualité.

Comprendre pourquoi certains câbles résistent pendant des décennies tandis que d'autres s'effilochent, surchauffent ou tombent en panne en un an nécessite d'examiner deux facteurs interconnectés : la manière dont les câbles sont stockés et gérés au quotidien, et la manière dont le câble a été fabriqué en premier lieu - en particulier le rôle de l'extrudeuse de fils et de câbles dans la détermination de l'intégrité structurelle du produit final.

Pourquoi la façon dont vous enveloppez les câbles est réellement importante

Les câbles électriques et les rallonges ne sont pas de simples conducteurs métalliques. Ce sont des systèmes en couches – une âme conductrice entourée d’isolant, parfois avec un blindage ou une gaine supplémentaire – et chaque couche a des tolérances physiques. Lorsque vous enroulez un câble, vous exercez une contrainte mécanique sur toutes ces couches simultanément.

Accumulation de chaleur dans les fils d'extension enroulés

L’un des risques les plus documentés liés à l’enroulement des câbles est l’accumulation thermique. Lorsqu'une rallonge est enroulée et toujours connectée à un circuit sous tension, elle se comporte comme un inducteur : la chaleur générée par la résistance électrique ne peut pas se dissiper aussi efficacement qu'elle le ferait dans un état déroulé. Une rallonge de 13 A entièrement enroulée transportant près de sa charge nominale peut atteindre des températures de 30 à 50 °C supérieures à celles du même câble posé à plat. C'est pourquoi les bobines de rallonge vendues au Royaume-Uni et dans l'UE comportent des avertissements explicites indiquant qu'elles doivent être complètement déroulées avant d'être utilisées sous de lourdes charges.

L'accumulation de chaleur accélère la dégradation de l'isolation. La plupart des isolants en PVC standard sont conçus pour fonctionner en continu à 70°C. Des cycles de surchauffe répétés rendent le PVC cassant, se fissurent et finissent par exposer le conducteur, créant ainsi un risque d'électrocution et d'incendie qui semble surgir de nulle part des années après les dommages initiaux.

Contrainte mécanique sur le conducteur et l'isolation

Le rayon de courbure est une spécification essentielle pour tout câble. Chaque type de fil a un rayon de courbure minimum – la courbe la plus serrée qu'il peut supporter sans déformation permanente. Enrouler étroitement les câbles autour d'un petit crochet, d'un moyeu d'enrouleur de câble avec une âme étroite ou même de votre propre bras peut violer ce rayon de courbure minimum. Les conséquences comprennent :

• Micro-fractures dans des brins de fil individuels à l'intérieur du conducteur
• Fissuration sous contrainte dans la gaine isolante, en particulier dans les environnements froids
• Délaminage de la gaine de l'isolation dans les câbles multicouches
• Résistance accrue aux points endommagés, entraînant un échauffement localisé

Pour les câbles flexibles standard de 1,5 mm² couramment utilisés dans les rallonges domestiques, le rayon de courbure minimum recommandé est généralement de 15 à 20 mm. La plupart des gens enroulent les câbles dans des boucles beaucoup plus petites sans se rendre compte des dommages à long terme qu'ils causent.

Le rôle du Extrudeuse de fils et câbles dans la qualité du câble

Avant qu'un câble n'atteigne les mains du consommateur, il passe par un processus de fabrication dans lequel l'extrudeuse de fils et de câbles constitue l'élément central de l'équipement. L'extrudeuse applique les couches d'isolation, de gainage et de gainage sur le conducteur en forçant le polymère fondu - généralement du PVC, du XLPE, du LSZH ou du TPE - à travers une matrice conçue avec précision à une température, une pression et une vitesse contrôlées. La qualité de ce processus d'extrusion détermine directement dans quelle mesure un câble tolère les contraintes physiques liées à l'emballage, au pliage et à l'enroulement quotidiens.

Comment les paramètres d'extrusion affectent la durabilité

Une extrudeuse de fils et de câbles fonctionne dans une fenêtre étroite de paramètres. Un écart par rapport aux réglages optimaux introduit des défauts qui peuvent ne pas être visibles à l'œil nu mais réduisent considérablement les performances mécaniques et thermiques du câble :

C'est pourquoi les câbles provenant de fabricants réputés – dont les lignes d'extrudeuses de fils et de câbles sont surveillées avec des tests d'étincelles en ligne, des jauges d'épaisseur de paroi et une mesure continue du diamètre – surpassent systématiquement les importations bon marché qui ignorent ces contrôles de qualité. Un câble doté d'une paroi isolante constante de 0,8 mm tout autour fléchira des milliers de fois plus avant de tomber en panne qu'un câble doté d'un point mince de 0,4 mm sur un côté.

Choix des matériaux d'isolation et leur effet sur la flexibilité

Le composé polymère introduit dans l'extrudeuse de fils et de câbles joue également un rôle majeur dans la façon dont un câble fini réagit à l'enroulement. Différents matériaux isolants ont des profils de flexibilité très différents :

• PVC standard : Peu coûteux, largement utilisé, mais devient rigide et cassant à des températures inférieures à 0°C. Enrouler des câbles isolés au PVC dans des environnements froids augmente considérablement le risque de fissuration de l'isolation.
• PVC souple (avec plastifiants) : Beaucoup plus souple à basse température, plus indulgent lorsqu’il est étroitement enroulé. Couramment utilisé dans les rallonges domestiques.
• XLPE (Polyéthylène Réticulé) : Excellente résistance thermique jusqu'à 90°C en continu, meilleures propriétés mécaniques que le PVC, mais moins flexible à température ambiante. Utilisé dans les câbles plus résistants.
• TPE (Élastomère Thermoplastique) : Flexibilité supérieure et performances à basse température. Les câbles dotés de gaines TPE peuvent être enroulés étroitement et rester intacts, c'est pourquoi ils sont privilégiés pour les outils portables et les équipements extérieurs.
• LSZH (faible fumée, zéro halogène) : Utilisé dans les environnements où les fumées toxiques constituent un problème de sécurité incendie, tels que les tunnels et les centres de données. Généralement plus rigide que ses équivalents en PVC.

Connaître le matériau à partir duquel l'isolation de votre câble est constituée vous aide à prendre une décision plus éclairée quant à l'étroitesse de son enroulement et aux conditions de température ambiante.

Techniques correctes pour emballer les câbles électriques et les rallonges

Connaissant les risques, la prochaine question pratique est de savoir comment enrouler correctement les câbles afin qu’ils durent plus longtemps, restent plus sûrs et faciles à déployer. Il existe plusieurs méthodes établies utilisées par les professionnels des secteurs de l’audiovisuel, de l’électricité et de la construction qui se traduisent parfaitement dans une utilisation quotidienne à la maison et sur le lieu de travail.

La méthode Over-Under

La technique superposée est la référence en matière d'enroulement de câbles qui doivent être enroulés et stockés à plusieurs reprises. Au lieu d’enrouler le câble dans le même sens de rotation à chaque fois – ce qui crée une contrainte de torsion dans le conducteur – vous alternez le sens de chaque boucle. Une boucle passe "par-dessus" dans un arc naturel, la suivante passe "par-dessous" avec une légère torsion vers l'intérieur, et ainsi de suite en alternance. Il en résulte une bobine qui repose à plat, se déroule sans se plier et n'accumule pas l'effet mémoire de torsion qui détruit les câbles au fil du temps. Les techniciens audio professionnels et les équipes de tournage utilisent cette méthode en standard, car un seul câble microphone ou vidéo peut coûter plusieurs centaines de dollars.

Respecter le rayon de courbure minimum

En règle générale, le diamètre de la boucle lors de l'enroulement d'un câble doit être au moins 8 à 10 fois supérieur au diamètre extérieur du câble. Pour une rallonge typique de 10 mm de diamètre, cela signifie des boucles d'au moins 80 à 100 mm de diamètre. S'enrouler autour d'un crochet étroit, d'un ongle fin ou de vos doigts crée des courbures beaucoup plus serrées que cela, et une utilisation répétée aggrave les dégâts jusqu'à ce qu'une panne se produise.

Utiliser des attaches de câble, des sangles Velcro et des bobines appropriées

La manière dont vous sécurisez un câble enroulé est aussi importante que la technique d'enroulement elle-même :

• Attaches de câble Velcro sont préférables aux attaches en plastique car elles ne compriment pas le câble. Une attache zippée étroitement serrée autour d'un faisceau de câbles crée un point de pression concentrée qui peut déformer l'isolation et créer un point faible de l'isolation au fil du temps.
• Sangles auto-agrippantes réutilisables conçu spécifiquement pour les câbles – disponible auprès de fabricants tels que Hellermann Tyton et Panduit – appliquez une pression douce et uniforme autour de la bobine sans constriction.
• Enrouleurs de câbles avec âmes de grand diamètre maintenir un rayon de courbure sûr sur toute la longueur stockée. Des bobines avec un diamètre d'âme d'au moins 150 mm sont recommandées pour les rallonges jusqu'à 25 m de longueur.
• Stockage en figure 8 sur un support fixe ou une cheville est une alternative à l'enroulement qui élimine complètement l'accumulation de contraintes de torsion. Le câble se croise au milieu de chaque enroulement, annulant la rotation introduite de chaque côté.

N'enroulez jamais un fil d'extension sous tension et chargé lorsqu'il est enroulé

Cela mérite sa propre insistance. Si vous utilisez une rallonge pour alimenter un équipement proche de son ampérage nominal, comme un radiateur, un outil électrique ou un nettoyeur haute pression, le fil doit être entièrement déroulé avant utilisation. Faire passer une rallonge enroulée à 10 ampères sur un câble évalué à 13 ampères constitue un risque d'incendie connu. Les données d'enquête sur les incendies au Royaume-Uni ont identifié à plusieurs reprises les rallonges enroulées comme source d'inflammation dans les incendies domestiques. Les réglementations de câblage de l'IET et les directives du fabricant le reflètent toutes deux.

Comment la technologie des extrudeuses de fils et de câbles influence le comportement d'emballage des câbles modernes

La différence de performances entre un câble qui survit à des milliers de cycles d'enroulement-déroulage et un autre qui tombe en panne après quelques mois dépend presque entièrement de ce qui s'est passé à l'intérieur de l'extrudeuse de fils et de câbles pendant la fabrication. Les lignes d'extrudeuses modernes sont nettement plus sophistiquées que celles d'il y a vingt ans, et les câbles qui en résultent reflètent cette avancée.

Extrusion multicouche en un seul passage

Les configurations contemporaines d'extrudeuses de fils et de câbles peuvent appliquer plusieurs couches de polymère en un seul passage à travers un ensemble de filières en tandem ou à trois têtes. Cette technique de coextrusion crée un câble dans lequel la couche isolante et la gaine extérieure sont fusionnées au niveau moléculaire plutôt que simplement superposées. Les câbles coextrudés résistent au délaminage sous des flexions répétées — un avantage essentiel pour tout câble qui sera régulièrement enroulé et déroulé.

Vulcanisation continue et traitement XLPE

Pour les câbles de spécifications plus élevées, l'extrudeuse de fils et de câbles alimente un tube de vulcanisation continue (CV) où l'isolation XLPE extrudée est réticulée par la chaleur et la pression immédiatement après l'application. La réticulation crée un réseau polymère tridimensionnel qui ne peut pas fondre – contrairement à l’isolation thermoplastique – et est bien plus résistant à la déformation permanente lorsque les câbles sont enroulés sous charge. Les câbles XLPE peuvent tolérer des températures de fonctionnement continu jusqu'à 90°C, contre 70°C pour le PVC standard, offrant ainsi une plus grande marge de sécurité thermique lorsque les câbles sont stockés en bobines.

Contrôle précis de l'épaisseur des parois

Les lignes modernes d'extrudeuse de fils et de câbles sont équipées de jauges de diamètre laser ou à rayons X et de systèmes de centrage automatique qui maintiennent le conducteur centré dans la filière avec des tolérances de ± 0,02 mm ou mieux. Cela garantit une épaisseur de paroi uniforme sur toute la circonférence du câble. L'excentricité (où le conducteur est décentré, rendant un côté de l'isolation mince) est l'une des principales causes de défaillance de l'isolation au niveau des coudes, car le côté mince subit la plus grande contrainte mécanique lorsque le câble fléchit.

Lors de l'achat de rallonges ou de câbles électriques à usage général, la recherche de produits fabriqués selon les normes CEI 60227, CEI 60502 ou BS 6004 est un indicateur raisonnable pour savoir que le processus d'extrudeuse de fils et de câbles a été correctement contrôlé. Ces normes spécifient les épaisseurs de paroi minimales, la construction des conducteurs et les exigences de tests électriques en cas de défaillance d'un câble mal extrudé.

Erreurs courantes lors de l'emballage des câbles électriques et des rallonges

Même les personnes généralement prudentes avec leur équipement commettent régulièrement des erreurs d’emballage qui se traduisent par de graves dommages au fil des mois et des années. Voici les erreurs les plus fréquemment observées et pourquoi elles sont importantes :

• Enveloppement de l’extrémité de la fiche vers l’intérieur : Cela soumet le point le plus sollicité mécaniquement – le serre-câble au niveau de la fiche – à une charge de flexion supplémentaire à chaque fois que le câble est enroulé. Commencez toujours à enrouler à partir du milieu du câble et terminez aux deux extrémités.
• Fixation de la bobine en enroulant le câble sur lui-même : Attacher un câble dans un nœud à l'aide de sa propre queue crée une courbure prononcée et un point de contrainte de torsion qui ne peut être défait sans solliciter davantage le câble. Utilisez plutôt une sangle Velcro ou un serre-câble séparé.
• Stockage des câbles dans des endroits chauds lorsqu'ils sont enroulés : Un câble enroulé stocké à côté d’une chaudière, près d’un radiateur ou dans une voiture chaude accélère considérablement la migration du plastifiant hors de l’isolation PVC. Une fois le plastifiant disparu, le PVC devient rigide et cassant.
• Enrouler étroitement les câbles autour des poignées de l'équipement : De nombreuses personnes enroulent étroitement les rallonges autour de la poignée d’un outil électrique ou d’un aspirateur pour les ranger. Le rayon étroit au niveau des points d'enroulement et la pression exercée par la propre tension du câble provoquent une déformation persistante.
• Empiler des objets lourds sur des câbles enroulés : Les serpentins plats stockés sous des étagères sur lesquels sont empilés des outils ou des équipements subissent une déformation par compression de l'isolation. Ceci est particulièrement dommageable pour les câbles plats en ruban.

Inspection des câbles pour détecter les dommages causés par un emballage incorrect

L'un des aspects sous-estimés de la maintenance des câbles est de savoir quoi rechercher pour évaluer si l'historique d'enroulement d'un câble a causé des dommages. L'inspection visuelle détecte les problèmes les plus graves avant qu'ils ne deviennent des risques pour la sécurité.

Signes visuels de dommages causés par l'emballage

• Torsion : Un pli pointu en forme de V ou en forme de U dans la gaine du câble qui ne se détend pas lorsque le câble est posé à plat. Cela indique que les brins conducteurs en dessous ont été déformés de manière permanente.
• Marques de contrainte blanches sur la gaine extérieure : Une décoloration pâle ou blanchâtre au niveau d'un point de courbure indique que le polymère s'est étiré au-delà de sa limite élastique. C'est ce qu'on appelle le « blanchiment sous stress » et c'est un signe avant-coureur d'une fissuration à venir.
• Fissures visibles sur la gaine extérieure : Toute fissure superficielle doit être traitée comme un défaut disqualifiant. Même si l'isolation sous-jacente semble intacte, une gaine fissurée permet à l'humidité de pénétrer, ce qui accélère la corrosion des conducteurs et finit par provoquer une défaillance de l'isolation.
• Mise à poste permanente ou « enroulement mémoire » : Un câble qui conserve sa forme enroulée et ne peut pas être posé à plat sans rebondir présente une contrainte de torsion interne importante. C'est moins dangereux que la fissuration mais indique une fatigue accumulée.
• Décoloration due à la chaleur au point d'entrée du câble d'une fiche ou d'une prise : Une décoloration brune ou jaune de la gaine du câble près d'un connecteur indique qu'une surchauffe s'est produite, souvent causée par une résistance excessive au niveau d'un point de courbure endommagé dans la zone d'entrée de la fiche.

Tout câble présentant des plis, des fissures, un blanchiment sous contrainte ou une décoloration due à la chaleur doit être immédiatement mis hors service. Tenter de réparer un câble domestique avec du ruban isolant n'est pas une solution sûre à long terme : l'adhésif du ruban se dégrade avec le temps et les dommages sous-jacents au conducteur peuvent ne pas être visibles de l'extérieur.

Sélection de rallonges et de câbles conçus pour un enroulement répété

Si votre application implique d'enrouler et dérouler fréquemment des câbles (outils extérieurs, équipements portables, utilisation en atelier), le choix du câble au moment de l'achat détermine sa durée de vie et la sécurité avec laquelle il peut être stocké. Voici ce qu’il faut rechercher :

Les conducteurs de classe 5 et de classe 6 — les désignations à brins fins selon la norme CEI 60228 — peuvent avoir des diamètres de brins individuels aussi petits que 0,1 mm, contre 0,4 mm dans un conducteur solide de classe 1. Ce toronnage fin est obtenu par des machines de tréfilage et de regroupement de précision des conducteurs en amont de l'extrudeuse de fils et de câbles, et il modifie fondamentalement la façon dont le câble fini réagit à la flexion. Un conducteur de classe 5 dans un câble flexible de 1,5 mm² peut contenir plus de 30 brins de cuivre individuels, chacun ne transportant qu'une partie du courant total, chaque brin étant capable de se déplacer par rapport à ses voisins lorsque le câble fléchit. C’est pourquoi les rallonges flexibles sont sensiblement différentes du câblage fixe à l’intérieur des murs – et pourquoi elles peuvent survivre à des milliers de cycles d’enroulement qui briseraient un conducteur solide en quelques jours.

Contexte industriel et réglementaire : ce que disent les normes sur l'enroulement des câbles

Les réglementations en matière de sécurité électrique et les normes relatives aux câbles ne prescrivent généralement pas exactement comment les consommateurs doivent enrouler leurs câbles, mais elles fixent les seuils de fabrication et d'utilisation qui permettent un enroulement sûr. Comprendre ces normes permet de contextualiser ce pour quoi un câble est conçu pour tolérer.

• CEI 60227 spécifie les câbles isolés en PVC pour des tensions nominales allant jusqu'à 450/750 V inclus, couvrant les exigences de construction, de test et de marquage auxquelles une opération d'extrudeuse de fils et de câbles doit répondre pour produire un câble conforme.
• CEI 60884 et BS 1363 couvrent les systèmes de fiches et de prises dans lesquels les rallonges se connectent et incluent des exigences de décharge de traction qui protègent le point d'entrée du câble - l'endroit le plus vulnérable aux dommages induits par la courbure.
• EN 50525 est la norme européenne harmonisée pour les câbles d'énergie basse tension, y compris les cordons flexibles à usage général. Elle spécifie les tests de flexion, les tests de vieillissement thermique et les exigences minimales de flexibilité des conducteurs que les câbles doivent satisfaire avant de pouvoir être vendus sur les marchés européens.
• Directives HSE (UK Health and Safety Executive) sur la sécurité électrique sur le lieu de travail répertorie explicitement les rallonges enroulées utilisées au courant nominal ou à proximité comme un risque électrique reconnu, recommandant aux travailleurs d'utiliser des enrouleurs de câbles dotés de coupe-circuit thermique lorsqu'ils utilisent des rallonges à des charges élevées.

L'essai de flexion spécifié dans la norme EN 50525 — où un échantillon de câble est plié autour d'un mandrin d'un diamètre défini pendant un minimum de 30 000 cycles — donne une indication concrète de ce à quoi les câbles conformes à la norme sont conçus pour résister. Un câble qui réussit ce test en usine, après avoir été produit sur une extrudeuse de fils et de câbles correctement calibrée avec une épaisseur de paroi constante et une bonne qualité de polymère, a un profil de durée de vie fondamentalement différent d'un câble non conforme qui contourne ces tests.

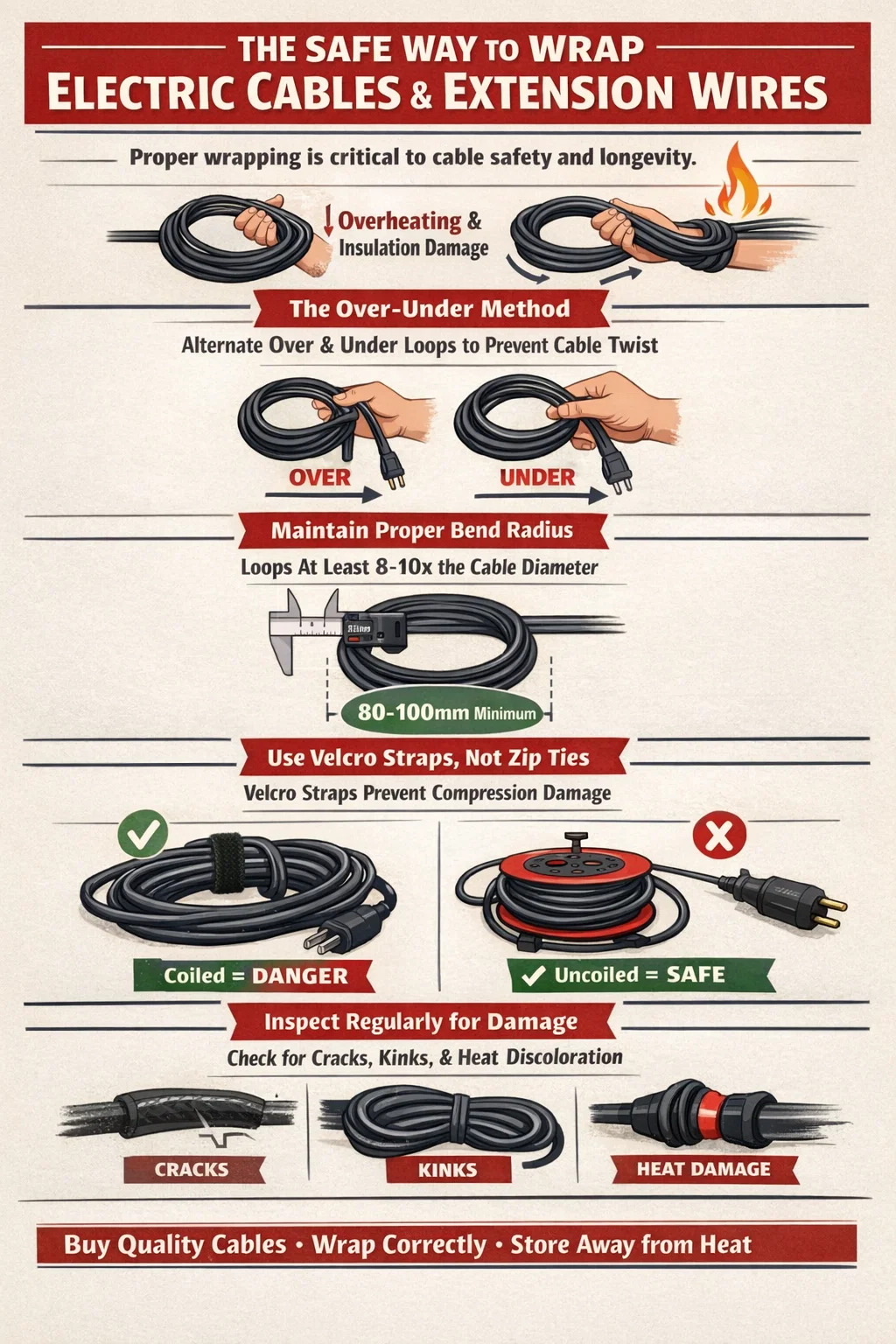

Résumé pratique : règles clés pour emballer les câbles électriques en toute sécurité

En rassemblant tout cela dans des conseils pratiques, voici les principes clés pour toute personne gérant des câbles électriques et des rallonges dans une maison, un atelier ou un environnement professionnel :

1. Déroulez toujours complètement les rallonges avant de les utiliser sous de lourdes charges électriques. Mieux vaut un déroulement même partiel que rien. Faire fonctionner un câble enroulé de 13 ampères à 10 ampères ou plus constitue un risque d'incendie documenté.
2. Utiliser la technique d'emballage dessus-dessous pour les câbles qui seront enroulés et déroulés fréquemment. Cela élimine la mémoire de torsion et prolonge considérablement la durée de vie du câble.
3. Maintenir un diamètre de boucle au moins 8 à 10 fois supérieur au diamètre extérieur du câble lors de l'enroulement. Pour un câble de 10 mm, les boucles doivent avoir un diamètre minimum de 80 à 100 mm.
4. Fixez les bobines avec des sangles Velcro plutôt que des attaches zippées. Les attaches zippées créent des dommages par compression au point de fixation au fil du temps.
5. Achetez des câbles fabriqués selon les normes IEC ou BS et recherchez une isolation flexible en PVC ou TPE et des conducteurs à brins fins de classe 5 ou 6 pour les applications impliquant un enroulement régulier.
6. Inspectez régulièrement les câbles en cas de torsion, de blanchiment sous contrainte, de fissuration ou de décoloration thermique à proximité des bouchons. Retirez immédiatement les câbles endommagés du service.
7. Rangez les câbles à l'écart des sources de chaleur et évitez d'empiler des objets lourds sur des câbles enroulés.

Les câbles ne sont pas des composants sans entretien. La combinaison d'une technique d'emballage correcte, d'une sélection de câbles appropriée - soutenue par une fabrication d'extrudeuses de fils et de câbles de qualité - et d'une inspection régulière produit un système à la fois sûr et économique sur le long terme. La différence de coût entre une rallonge conforme et bien faite et une alternative bon marché et non conforme dépasse rarement quelques dollars ou quelques livres. La différence de coût en matière d’échec est infiniment plus importante.
