Combien de temps dure un fil ? Durée de vie par type et application

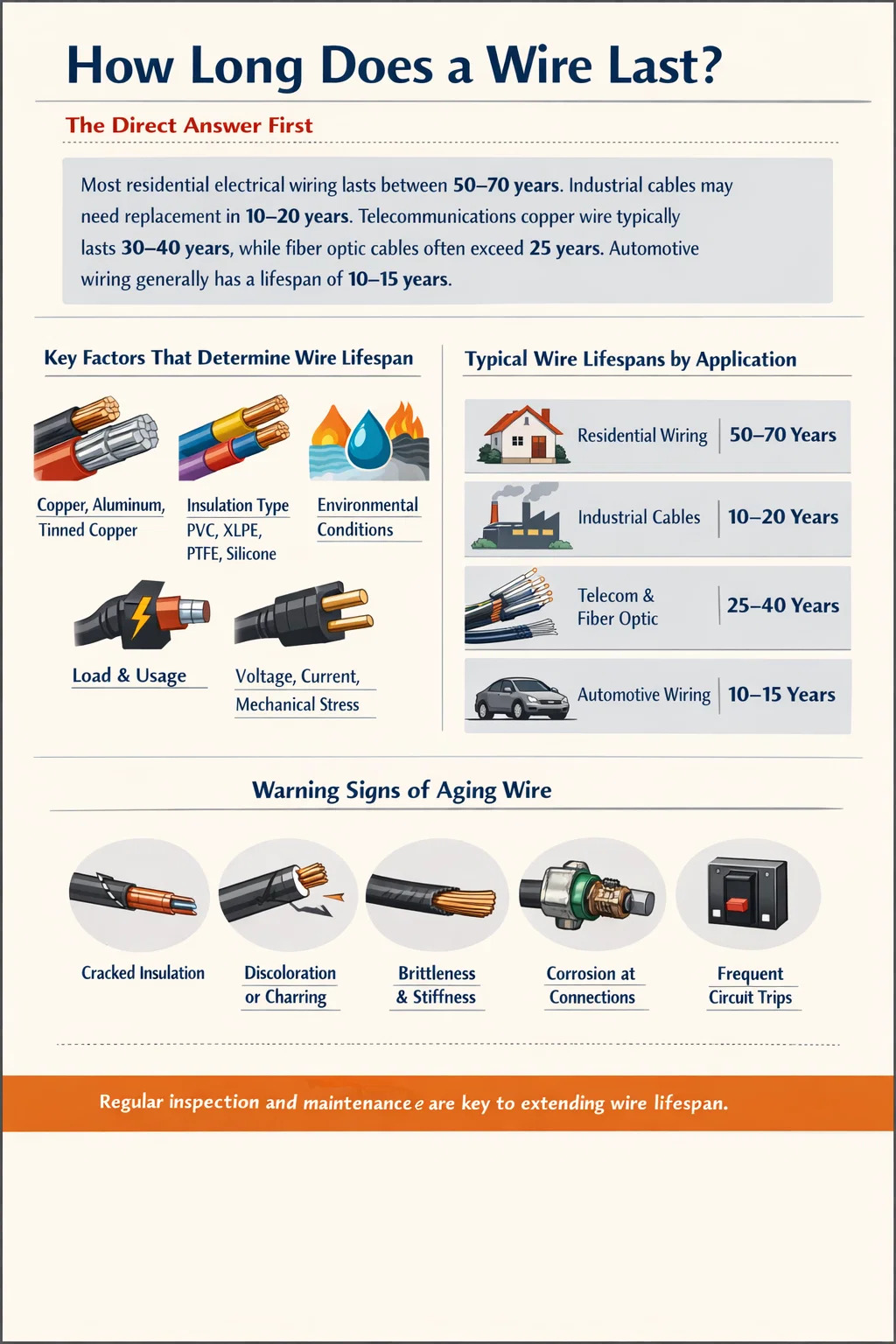

Combien de temps dure un fil ? La réponse directe en premier

La durée de vie d'un fil dépend fortement de son matériau, de son type d'isolation, de son environnement d'exploitation et de ses conditions de charge - mais à titre de référence pratique, la plupart des câblages électriques résidentiels durent entre 50 et 70 ans , tandis que les câbles industriels utilisés dans des environnements exigeants pourraient devoir être remplacés d'ici 10 à 20 ans seulement. Les fils de cuivre de télécommunications restent souvent fonctionnels pendant 30 à 40 ans, tandis que les câbles à fibres optiques peuvent dépasser 25 ans avec une dégradation minime. Les fils conçus pour les applications automobiles ont généralement une durée de vie nominale de 10 à 15 ans, bien que les performances réelles varient considérablement en fonction du cycle thermique, des vibrations et de l'exposition aux fluides.

Ces chiffres ne sont pas arbitraires. Ils reflètent des décennies de données de terrain, de recherche en science des matériaux et de normes d'ingénierie établies par des organismes tels que le National Electrical Code (NEC), la CEI et l'UL. Comprendre ce qui raccourcit ou prolonge la durée de vie des fils est tout aussi important que connaître les chiffres de base – et cette compréhension commence dès la phase de fabrication, en particulier dans la manière dont une extrudeuse de fils et de câbles façonne l'isolation et la gaine qui protègent le conducteur tout au long de sa durée de vie.

Facteurs clés qui déterminent la durée de vie des fils

Aucune variable ne détermine à elle seule combien de temps durera un fil. La durée de vie est plutôt le produit de plusieurs facteurs en interaction, dont chacun peut modifier considérablement la fenêtre de service attendue. Voici une liste des plus critiques :

Matériau conducteur

Le cuivre reste la référence en matière de conducteurs électriques. Il offre une excellente conductivité, résiste mieux à la corrosion que de nombreuses alternatives et maintient l'intégrité structurelle sous les cycles thermiques. Le fil de cuivre dans un environnement correctement installé et climatisé peut durer bien plus de 100 ans — le conducteur lui-même tombe rarement en panne ; l'isolation autour de lui le fait. Le fil d'aluminium, souvent utilisé dans les circuits de dérivation résidentiels dans les années 1960 et 1970, est plus sujet à l'oxydation aux points de connexion et se dilate et se contracte de manière plus spectaculaire avec les changements de température, contribuant ainsi à des défaillances de connexion qui réduisent la durée de vie effective à 30 à 50 ans dans certains contextes résidentiels. Les conducteurs en cuivre étamé et plaqués argent, utilisés respectivement dans les applications marines et haute fréquence, offrent des avantages spécifiques en matière de résistance à la corrosion qui prolongent la durée de vie dans ces environnements ciblés.

Matériau d'isolation et de revêtement

L’isolation est presque toujours le premier élément à se dégrader. Le PVC (polychlorure de vinyle) est le matériau isolant le plus utilisé dans le monde. L'isolation en PVC standard porte un plage de température nominale de -15°C à 70°C et montre généralement des signes de fragilisation ou de fissuration après 20 à 40 ans dans les applications standard. Le polyéthylène réticulé (XLPE) offre une résistance thermique supérieure — jusqu'à 90 °C en continu — et résiste bien mieux aux attaques chimiques que le PVC standard. Les câbles à isolation XLPE dans les installations industrielles ou souterraines ont souvent une durée de vie de 30 à 40 ans. L'isolation en caoutchouc de silicone, utilisée dans les environnements à haute température comme les fours ou les compartiments moteur, peut supporter des températures allant jusqu'à 180°C et conserver sa flexibilité sur une plage de températures plus large, ce qui lui confère un avantage de niche dans les environnements thermiques exigeants. L'isolant PTFE (Téflon), utilisé dans l'aérospatiale et le traitement chimique, peut résister à des températures allant jusqu'à 260°C et possède une inertie chimique qui le rend résistant à presque tous les solvants industriels.

La qualité de l’extrusion de l’isolant a un impact direct sur ces résultats. Une extrudeuse de fils et de câbles qui maintient une température de fusion précise, une vitesse de ligne constante et une pression de filière uniforme produira une isolation avec une épaisseur de paroi uniforme – un indicateur clé des performances électriques et de la longévité. Les points minces dans l'isolation créent des points faibles diélectriques où les contraintes de tension se concentrent, accélérant ainsi le claquage.

Température de fonctionnement

La chaleur est le principal ennemi de l’isolation des fils. L'équation d'Arrhenius, appliquée au vieillissement des câbles, montre que pour chaque augmentation de 10°C de la température de fonctionnement au-dessus du maximum nominal, la durée de vie de l'isolation est environ réduite de moitié. Cela signifie qu'un câble évalué à 40 ans à 70°C en service continu ne durerait théoriquement que 20 ans s'il était utilisé régulièrement à 80°C. C'est pourquoi le déclassement thermique est une pratique d'ingénierie standard : les câbles doivent être dimensionnés de manière à fonctionner correctement dans les limites de leur température nominale, et non à leur plafond.

Exposition environnementale

Les rayons UV dégradent la plupart des plastiques. Les câbles extérieurs exposés à la lumière directe du soleil sans gaine stabilisée aux UV peuvent présenter des fissures en surface dans un délai de 5 à 10 ans. La pénétration d'humidité dans les faisceaux de câbles favorise la corrosion galvanique au niveau des terminaisons et, dans les applications d'alimentation CA, l'activité de décharge partielle. L'exposition aux produits chimiques (huiles, solvants, acides) peut rapidement attaquer le PVC standard et nécessiter des composés spéciaux comme le polyéthylène chloré (CPE) ou les élastomères thermoplastiques (TPE) pour une durée de vie adéquate. Mécaniquement, des cycles de flexion répétés, des écrasements ou des dommages causés par des rongeurs peuvent sectionner les conducteurs bien avant que l'isolation ne se dégrade thermiquement.

Qualité d'installation

Même le câble de la plus haute qualité tombera en panne prématurément s’il n’est pas correctement installé. Le dépassement du rayon de courbure minimum lors de l'installation peut provoquer des microfissures dans l'isolation ou déformer le conducteur. Des raccords de conduits ou des serre-câbles trop serrés peuvent créer des points de stress chroniques. Une terminaison correcte — en utilisant des connecteurs correctement évalués, en appliquant un couple correct aux cosses et en empêchant l'entrée d'humidité aux points d'épissure — peut doubler ou tripler la durée de vie dans les applications critiques de connexion.

Durée de vie des fils par type d'application

Différentes applications imposent des exigences radicalement différentes en matière de fils et de câbles. Le tableau suivant résume les attentes typiques en matière de durée de vie dans les principales catégories :

Ces chiffres supposent des conditions de fonctionnement standard. Un vieillissement accéléré dû à une surcharge, une mauvaise installation ou des environnements difficiles peut réduire considérablement ces durées de vie – dans certains cas industriels, de 50 % ou plus.

Le rôle de Extrudeuse de fils et câbles Qualité dans la performance à long terme

La qualité de fabrication est l’un des déterminants les plus sous-estimés de la durée de vie des fils. Une extrudeuse de fils et de câbles est la machine qui applique une isolation et une gaine sur le conducteur nu, et sa précision détermine directement l'intégrité structurelle du produit final.

Comment la cohérence de l'extrusion affecte la longévité

Le processus d'extrusion consiste à faire fondre un composé polymère et à le forcer à travers une filière pour recouvrir le conducteur. Les paramètres critiques incluent la température de fusion, la vitesse de la vis, la vitesse de la ligne, la pression de tête et la vitesse de refroidissement. Toute instabilité de ces paramètres produit des défauts d’isolation :

• Variation de l'épaisseur de paroi — Une pression de matrice incohérente rend le mur isolant plus épais d'un côté et plus fin de l'autre (excentricité). Les parois minces concentrent les contraintes électriques, réduisant ainsi la tension de claquage et la durée de vie du diélectrique.
• Vides et inclusions — Le piégeage du gaz pendant l'extrusion crée des vides dans le corps isolant. Dans les câbles moyenne et haute tension, les vides sont des sites d’activité de décharge partielle – des arcs électriques microscopiques qui érodent l’isolation de l’intérieur. Un seul microvide peut provoquer une défaillance dans un câble souterrain des années avant la fin de sa durée de vie prévue.
• Rugosité de surface et contamination — Dans la production de câbles haute tension, les imperfections de surface à l'interface conducteur-isolation créent des points d'amélioration du champ électrique. Une extrudeuse de fils et de câbles avec un filtrage inadéquat du polymère fondu permet une contamination particulaire qui a le même effet.
• Degré de durcissement ou de réticulation — Pour les câbles XLPE, la réaction de réticulation doit être soigneusement contrôlée. L’isolation sous-durcie n’a pas les propriétés thermiques et mécaniques d’un matériau entièrement réticulé, ce qui entraîne un fluage et une déformation prématurés à des températures élevées.

Les systèmes modernes d'extrudeuse de fils et de câbles répondent à ces préoccupations grâce à un contrôle de vis servocommandé, à une mesure de l'épaisseur de paroi en temps réel via une jauge laser ou un balayage à rayons X, à un retour en boucle fermée pour maintenir la concentricité de la matrice et à des tests d'étincelles en ligne pour détecter les trous d'épingle dans l'isolation immédiatement après l'extrusion. Un fabricant travaillant avec un équipement d'extrusion obsolète ou mal entretenu peut produire des câbles qui semblent conformes mais qui présentent des défauts latents invisibles à l'inspection visuelle standard.

Extrusion monocouche ou multicouche

Les constructions de câbles hautes performances nécessitent souvent une coextrusion, c'est-à-dire l'application simultanée de deux ou plusieurs couches de polymère en un seul passage. Pour les câbles XLPE moyenne tension, cela signifie généralement une couche de blindage conducteur, l'isolation principale et une couche de blindage isolant appliquées simultanément. L'adhésion à l'interface entre ces couches est essentielle : le délaminage aux limites des couches crée des espaces où l'humidité peut s'accumuler et des décharges partielles peuvent se produire. Une extrudeuse de fils et de câbles conçue pour la triple coextrusion doit maintenir un équilibre de pression précis sur les trois flux de polymère. Un déséquilibre de pression provoque la contamination d'une couche par une autre au niveau de l'interface, créant ainsi des défauts d'inclusion que les tests standard sur les produits finis peuvent ne pas détecter avant des années de service.

Signes avant-coureurs indiquant qu'un fil atteint la fin de sa durée de vie

L'identification des fils vieillissants avant leur panne évite les dommages à l'équipement, les incendies et les risques pour la sécurité. Les symptômes suivants indiquent qu’une inspection ou un remplacement doit être sérieusement envisagé :

• Fissuration ou faïençage de la gaine isolante — Les fissures de surface qui apparaissent même sans flexion indiquent une dégradation avancée du polymère. Une fois que des fissures sont visibles, l’isolation peut avoir perdu une rigidité diélectrique significative.
• Décoloration ou carbonisation — Le jaunissement de l'isolant en PVC blanc ou gris indique une exposition prolongée à la chaleur. Une décoloration brune ou noire près des terminaisons suggère une surchauffe soutenue aux points de connexion.
• Fragilité ou rigidité — L'isolant qui se fissure ou s'écaille lorsqu'il est légèrement plié a perdu sa teneur en plastifiant par migration ou évaporation. Ceci est particulièrement fréquent dans les anciens câbles en PVC dans les environnements chauds.
• Dérive accrue de la résistance d’isolement — Dans les programmes de maintenance industrielle, des tests périodiques au mégohmmètre suivent la résistance d'isolement au fil du temps. Une tendance constante à la baisse indique une pénétration d’humidité ou une dégradation de l’isolation progressant vers une éventuelle défaillance.
• Corrosion aux terminaisons — Les dépôts d'oxyde vert ou blanc au niveau des points de connexion, en particulier sur les conducteurs en aluminium ou étamés, augmentent la résistance de contact et génèrent de la chaleur, accélérant ainsi la dégradation dans un cycle d'auto-renforcement.
• Déclenchement répété de la protection du circuit — Les interrupteurs de fuite à la terre (GFI) ou la protection contre les surintensités qui se déclenchent sans raison claire de charge peuvent indiquer un développement de rupture d'isolation entre les conducteurs ou vers la terre.
• Odeur de brûlé pendant le fonctionnement — Toute odeur de brûlé persistante provenant des chemins de câbles, des panneaux ou des équipements doit déclencher un arrêt et une inspection immédiats. La pyrolyse des isolants dégage une odeur âcre distinctive qui n’est pas subtile une fois en cours.

Comment prolonger la durée de vie des fils en service

Pour les fils installés déjà en service, plusieurs stratégies peuvent prolonger de manière significative la durée de vie fiable :

Gestion thermique

Empêcher les chemins de câbles de subir des températures élevées et soutenues est la mesure de maintenance ayant le plus grand impact. Dans les panneaux électriques, assurez-vous que la ventilation n’est pas obstruée. Dans les chemins de câbles industriels, suivez strictement les directives relatives au facteur de remplissage : un chemin surpeuplé emprisonne la chaleur générée par plusieurs conducteurs et peut pousser les températures de fonctionnement au-dessus des limites nominales pour tous les câbles du faisceau. Réduire la charge sur un circuit vieillissant, même de 20 %, peut ralentir considérablement le taux de dégradation restant.

Protection Mécanique

Les câbles exposés à la circulation piétonnière, aux mouvements de véhicules ou à des contacts mécaniques répétés doivent être protégés par un conduit, des rampes de câbles ou une gaine de protection. Pour les installations extérieures, un conduit ou une enveloppe de câble résistant aux UV appliqué sur un câble vieillissant avec une gaine stabilisée aux UV peut ajouter des années de service en ralentissant la dégradation supplémentaire par les UV. Dans les applications flexibles (bras robotiques, supports de câbles), le remplacement proactif des câbles en fonction du nombre de cycles de flexion plutôt que de la seule inspection visuelle est une pratique courante.

Maintenance de résiliation

Les points de connexion sont statistiquement le site d'initiation de défaillance le plus courant. Le resserrage périodique des cosses et des vis des bornes aux valeurs spécifiées — en particulier pour les conducteurs en aluminium qui fluctuent sous une pression soutenue — empêche les connexions à haute résistance qui surchauffent et accélèrent la dégradation de l'isolation. L'application d'un composé antioxydant approprié sur les terminaisons en aluminium avant la connexion et le scellement contre la pénétration de l'humidité réduit considérablement les défaillances liées à la corrosion.

Tests périodiques

Pour les circuits critiques et les câbles moyenne tension, un programme de tests programmé détecte la détérioration avant la panne. Les méthodes courantes incluent :

• Test mégohmmètre (résistance d'isolement) — Réalisé annuellement sur les circuits critiques. Les valeurs inférieures à 1 MΩ par kV de tension de fonctionnement indiquent des inquiétudes ; la tendance est plus importante que n’importe quelle mesure unique.
• Test de décharge partielle — Détecte les vides internes et les défauts d'isolation dans les câbles moyenne et haute tension sans nécessiter que le câble soit mis sous tension jusqu'à la panne. Cette méthode est de plus en plus disponible en tant que service mobile pour les sous-stations et les installations industrielles.
• Réflectométrie dans le domaine temporel (TDR) — Envoie une impulsion de signal sur un câble et analyse les réflexions pour localiser les changements d'impédance causés par des défauts, la pénétration d'humidité ou des sections écrasées. Particulièrement efficace pour la localisation des défauts des câbles souterrains.
• Contrôle thermographique — Les caméras infrarouges identifient les points chauds au niveau des terminaisons, les conducteurs surchargés et les connexions détériorées pendant le fonctionnement normal, sans arrêt du système.

Sélection du composé isolant : les processus traités par l'extrudeuse de fils et de câbles sont aussi importants que la machine elle-même

Lors de la spécification ou de l'approvisionnement en fils et câbles, comprendre le composé isolant est aussi important que connaître la taille du conducteur. Le composé détermine la température nominale, la résistance chimique, la flexibilité et le comportement au vieillissement. Voici une comparaison des matériaux isolants les plus courants traités par les systèmes d’extrusion de fils et de câbles :

Chacun de ces composés nécessite une extrudeuse de fils et de câbles calibrée pour sa rhéologie de fusion spécifique. Le PTFE, par exemple, nécessite une extrusion par piston plutôt que par une extrusion à vis conventionnelle, car il ne fond pas dans un fluide visqueux de la même manière que le PVC ou le XLPE. Les composés EPR et silicone nécessitent un profilage de température minutieux pour éviter une vulcanisation prématurée dans le canon. La machine et le matériau doivent être adaptés : l'utilisation d'une mauvaise configuration d'extrudeuse pour un composé donné est l'un des moyens les plus rapides de produire des câbles avec une durée de vie réduite.

Normes réglementaires qui définissent les attentes en matière de durée de vie des fils

La durée de vie des fils n’est pas qu’un phénomène physique : c’est aussi un phénomène réglementaire. Les organismes de normalisation définissent des seuils de performance minimaux que les câbles doivent respecter au moment de la fabrication, et nombre d'entre eux définissent également des protocoles de tests de vieillissement accéléré qui simulent des années de service en jours ou en semaines.

• CEI 60502 — Couvre les câbles d'alimentation avec isolation extrudée de 1 kV à 30 kV, y compris la conception, les tests et les épaisseurs minimales de paroi d'isolation qui déterminent la durée de vie électrique et mécanique.
• UL 44 et UL 83 — Normes nord-américaines pour les fils à isolation thermodurcissable et thermoplastique respectivement. Ces normes définissent la température nominale, la tension et les tests spécifiques (y compris les tests de vieillissement au four, de courbure du mandrin et d'écrasement) que les câbles doivent réussir avant d'être homologués.
• ICEA S-93-639 / NEMA WC74 — Couvre les câbles d'alimentation blindés de 5 kV à 46 kV et comprend des protocoles de test de vieillissement thermique conçus pour valider la durée de vie prévue de 30 à 40 ans dans des conditions nominales.
• SAE J1128 et J1291 — Normes sur les câbles automobiles qui spécifient les classes de température et les performances de vieillissement thermique pour les applications de faisceaux de câbles.
• MIL-DTL-27500 — Spécification militaire pour le câblage aérospatial, qui impose des tests de durée de vie accélérés, de résistance à l'abrasion et d'endurance thermique qui se traduisent par les attentes de service des avions de 20 à 30 ans.

Le respect de ces normes nécessite non seulement les bons matériaux, mais aussi des processus de fabrication constamment contrôlés. Un système d'extrudeuse de fils et de câbles avec intégration de contrôle statistique des processus (SPC) — enregistrant en continu les paramètres clés du processus et déclenchant des alertes lorsqu'ils dérivent en dehors des limites de contrôle — offre aux fabricants la documentation nécessaire pour démontrer la conformité aux normes et soutenir les allégations de durée de vie.

Quand remplacer le fil plutôt que de le réparer

La décision entre la réparation et le remplacement complet est l’une des décisions les plus importantes sur le plan économique dans la gestion des actifs de câbles. Plusieurs facteurs militent clairement en faveur d’un remplacement complet plutôt que d’une réparation localisée :

• Lorsque la défaillance d’isolation est distribuée et non localisée — Si les tests de résistance d'isolement révèlent un déclin global progressif plutôt qu'un seul point de défaut, l'ensemble du câble a vieilli de manière uniforme. Dans ce cas, la suppression d’une faute résout un point faible tout en laissant des dizaines d’autres exposés au même risque. Le remplacement complet est le seul choix rationnel.
• Lorsque le câble a dépassé sa durée de vie nominale — Un câble installé en 1975 a fourni 50 ans de service. Même s’il semble aujourd’hui fonctionnel, il fonctionne en sursis. Le coût d’une panne imprévue (arrêt de production, risque d’incendie, dommages matériels) dépasse généralement de loin le coût de remplacement prévu.
• Lorsque les conditions de candidature ont changé — Des tensions plus élevées, des charges accrues ou des changements dans les conditions environnementales (nouveaux produits chimiques dans une usine, nouveau câblage CVC, exposition prolongée à l'extérieur) peuvent signifier que les spécifications du câble existant ne sont plus adéquates, quelle que soit son état physique.
• Quand les coûts d’accès sont élevés — Dans les chemins de câbles souterrains ou encastrés où une excavation ou une ouverture structurelle est nécessaire pour accéder au câble, le remplacement pendant une fenêtre de maintenance déjà ouverte est presque toujours plus rentable qu'une réparation future après une panne.

À l’inverse, la réparation est appropriée lorsque les dommages sont clairement localisés : une seule entaille mécanique, une défaillance de terminaison, un point endommagé par un rongeur sur un câble par ailleurs sain avec une durée de vie restante et une résistance d’isolation bien conforme aux spécifications. Une réparation correctement exécutée avec des matériaux de raccordement thermorétractables ou thermorétractables, correctement installés, peut restaurer la durée de vie complète du circuit à ce stade sans compromettre le câble environnant.

Questions fréquemment posées sur la durée de vie des fils

Le fil inutilisé vieillit-il encore ?

Oui. L'isolation polymère subit une dégradation chimique, que le courant électrique circule ou non. L'exposition aux UV, la chaleur et l'oxydation se déroulent indépendamment de la charge électrique. Les fils stockés dans des conditions difficiles (chaleur élevée, exposition aux UV ou contact avec des produits chimiques réactifs) peuvent se dégrader considérablement pendant le stockage. Le fil stocké à l’intérieur dans des conditions fraîches, sombres et sèches conservera ses propriétés pendant de nombreuses années.

Comment l’eau affecte-t-elle la durée de vie des câbles souterrains ?

L’eau est le principal mécanisme de vieillissement des câbles moyenne tension enterrés directement ou installés en gaine avec isolation XLPE. L’arborescence de l’eau – un phénomène dans lequel les molécules d’eau soumises à une tension alternative forment des canaux dendritiques microscopiques à travers l’isolation – réduit progressivement la rigidité diélectrique. Les câbles installés dans des environnements humides sans XLPE ignifuge (TR-XLPE) peuvent tomber en panne en seulement 15 à 20 ans , contre 30 à 40 ans pour les équivalents TR-XLPE. Pour l’enfouissement direct dans des zones où les eaux souterraines sont connues à un niveau élevé, la spécification d’une isolation TR-XLPE est la recommandation technique standard.

Existe-t-il un moyen de tester la durée de vie d'un fil sans le mettre hors service ?

Plusieurs méthodes de contrôle non destructif permettent une évaluation in situ. La mesure de la résistance d'isolement (test au mégohmmètre) donne un aperçu de l'état actuel de l'isolation. Les tests de taux d'absorption diélectrique (DAR) et d'indice de polarisation (PI) fournissent des informations supplémentaires sur la teneur en humidité et la qualité de l'isolation. Pour les câbles moyenne tension, les tests de décharge partielle à très basse fréquence (VLF) peuvent identifier une dégradation avancée sans stresser le câble jusqu'à la rupture. Ces méthodes ne peuvent pas prédire avec précision la durée de vie restante, mais elles fournissent des informations basées sur les risques pour guider les décisions de maintenance.

Le calibre des fils affecte-t-il la durée de vie ?

Indirectement, oui. Un conducteur correctement dimensionné pour la charge qu'il transporte refroidit, ce qui prolonge la durée de vie de l'isolation. Un conducteur sous-dimensionné – transportant un courant supérieur à sa capacité nominale – chauffe plus, accélérant le vieillissement de l’isolation au rythme décrit par la relation d’Arrhenius. Faire fonctionner systématiquement un conducteur à 110 % de son courant nominal peut réduire la durée de vie de l'isolation de 30 à 50 % par rapport à une opération correctement dimensionnée.

Comment la qualité d’une extrudeuse de fils et câbles affecte-t-elle le client final ?

Le client final qui achète un câble fini a rarement une visibilité sur l’équipement de production utilisé pour le fabriquer. Cependant, les câbles fabriqués sur une extrudeuse de fils et de câbles de haute précision avec surveillance de la qualité en ligne présenteront une épaisseur de paroi isolante plus constante, moins de défauts internes et des propriétés de composé plus uniformes que les câbles produits sur des équipements de moindre précision. La spécification de câbles provenant de fabricants dotés de systèmes de gestion de la qualité vérifiables (certification ISO 9001, liste UL, tests tiers indépendants) fournit une assurance significative que le câble a été produit avec des équipements et des processus capables de fournir la durée de vie nominale.
