Invitation au séminaire sur l'informatique intelligente pour les technologies du futur

Avant-propos

Ces dernières années, la demande mondiale de transmission de données a explosé, entraînant des itérations et des mises à niveau rapides des solutions d'interconnexion à haut débit. Les câbles en cuivre passifs DAC, avec leur faible coût, leur faible latence et leurs excellentes performances, sont devenus la solution courante pour la transmission à courte distance ; cependant, limitées par les caractéristiques physiques de transmission, leur distance effective continue de diminuer à mesure que la bande passante augmente, mettant en évidence des goulots d'étranglement de plus en plus importants.

Pour relever les défis de la bande passante élevée et des longues distances, l'industrie a successivement lancé des solutions améliorées telles que les câbles optiques actifs AOC, les câbles en cuivre actifs ACC et les câbles en cuivre actifs AEC. Parmi eux, les câbles en cuivre actifs AEC, en intégrant une puce Retimer pour obtenir une récupération de l'horloge du signal et une reconstruction complète, compensent de manière significative l'atténuation des hautes fréquences, étendent la distance de transmission et réduisent la gigue de liaison, devenant ainsi la direction technologique de base pour les câbles en cuivre à haut débit de nouvelle génération, avec de larges perspectives de marché. Bien que l'AEC représente la tendance future, le DAC domine toujours le marché actuel en raison de ses avantages en termes de coût et de maturité, ce qui entraîne une concurrence industrielle de plus en plus féroce.

Dans la chaîne industrielle des câbles en cuivre à grande vitesse, les processus de fabrication de fils nus et les ensembles complets d'équipements sont les maillons essentiels qui déterminent la cohérence du produit, les performances électriques et le rendement. Gemwell, un fabricant professionnel d'équipements complets de câbles en cuivre à haute vitesse, possède une expertise approfondie dans le domaine des équipements de câbles haute fréquence et haute vitesse, fournissant des solutions de fabrication stables et fiables pour les câbles haut de gamme tels que DAC/ACC/AEC.

Lors du séminaire sur les technologies haute fréquence et haute vitesse qui se tiendra à Wuxi, Jiangsu, le 22 avril 2026, l'équipe d'ingénierie de Gemwell présentera plusieurs cas d'application clients matures, en se concentrant sur les points sensibles des processus de fabrication de câbles à grande vitesse, de la sélection des équipements et de l'optimisation des processus. Ils s'engageront dans des échanges approfondis avec leurs pairs du secteur et exploreront les voies de mise à niveau technologique. Nous vous invitons cordialement à y assister et à discuter de coopération !

Ces dernières années, la demande mondiale de transmission de données a explosé, entraînant des itérations et des mises à niveau rapides des solutions d'interconnexion à haut débit. Les câbles en cuivre passifs DAC, avec leur faible coût, leur faible latence et leurs excellentes performances, sont devenus la solution courante pour la transmission à courte distance ; cependant, limitées par les caractéristiques physiques de transmission, leur distance effective continue de diminuer à mesure que la bande passante augmente, mettant en évidence des goulots d'étranglement de plus en plus importants.

Pour relever les défis de la bande passante élevée et des longues distances, l'industrie a successivement lancé des solutions améliorées telles que les câbles optiques actifs AOC, les câbles en cuivre actifs ACC et les câbles en cuivre actifs AEC. Les câbles en cuivre actifs avec puces de resynchronisation intégrées permettent une récupération de l'horloge du signal et une reconstruction complète, compensant de manière significative l'atténuation des hautes fréquences, étendant la distance de transmission et réduisant la gigue de liaison. Cela en fait une orientation technologique essentielle pour les câbles en cuivre à haut débit de nouvelle génération, avec des perspectives de marché prometteuses. Bien que l’AEC représente la tendance future, les DAC dominent toujours le marché actuel en raison de leurs avantages en termes de coût et de maturité, ce qui entraîne une concurrence féroce dans le secteur.

Dans la chaîne industrielle des câbles en cuivre à grande vitesse, les processus de fabrication de fils nus et les ensembles complets d'équipements sont les maillons essentiels qui déterminent la cohérence du produit, les performances électriques et le rendement. Gemwell, en tant que fabricant professionnel d'équipements complets de câbles en cuivre à haute vitesse, possède une expertise approfondie dans le domaine des équipements de câbles haute fréquence et haute vitesse, fournissant des solutions de fabrication stables et fiables pour les câbles haut de gamme tels que DAC/ACC/AEC.

Lors du séminaire sur les technologies haute fréquence et haute vitesse qui s'est tenu à Wuxi, Jiangsu, le 22 avril 2026, l'équipe d'ingénierie de Gemwell présentera plusieurs cas d'application de clients matures, en se concentrant sur les problèmes de fabrication de câbles à grande vitesse, la sélection des équipements et l'optimisation des processus. Ils s'engageront dans des échanges approfondis avec leurs pairs du secteur et exploreront les voies de mise à niveau technologique. Nous vous invitons cordialement à y assister et à discuter de coopération !

Les professionnels font un travail professionnel

La technologie des fils et des câbles progresse rapidement. Gemwell se concentre sur l'adaptation des équipements et la R&D de technologies de pointe et est heureux de partager son expertise et sa philosophie gagnant-gagnant au sein de l'industrie du fil et du câble.

La qualité constante de la production de lignes de transmission à grande vitesse dépend de la précision des équipements de traitement de base, du niveau de contrôle et de surveillance en ligne et de la stabilité opérationnelle. Les trois processus clés que sont l'extrusion de l'isolant du fil central, l'enroulement des paires parallèles et le câblage des paires parallèles déterminent directement l'uniformité de la structure du fil et la stabilité de ses performances électriques. Les fluctuations de la structure et des propriétés diélectriques provoqueront directement un décalage d'impédance caractéristique, une inadéquation d'impédance, une réflexion accrue du signal et une dégradation de l'atténuation, conduisant finalement à une distorsion du signal. Par conséquent, le contrôle strict de l’uniformité structurelle et de la stabilité de chaque processus est au cœur de la garantie de la qualité du produit.

Pour des lignes de transmission de haute qualité, choisissez Gemwell.

01 Extrusion

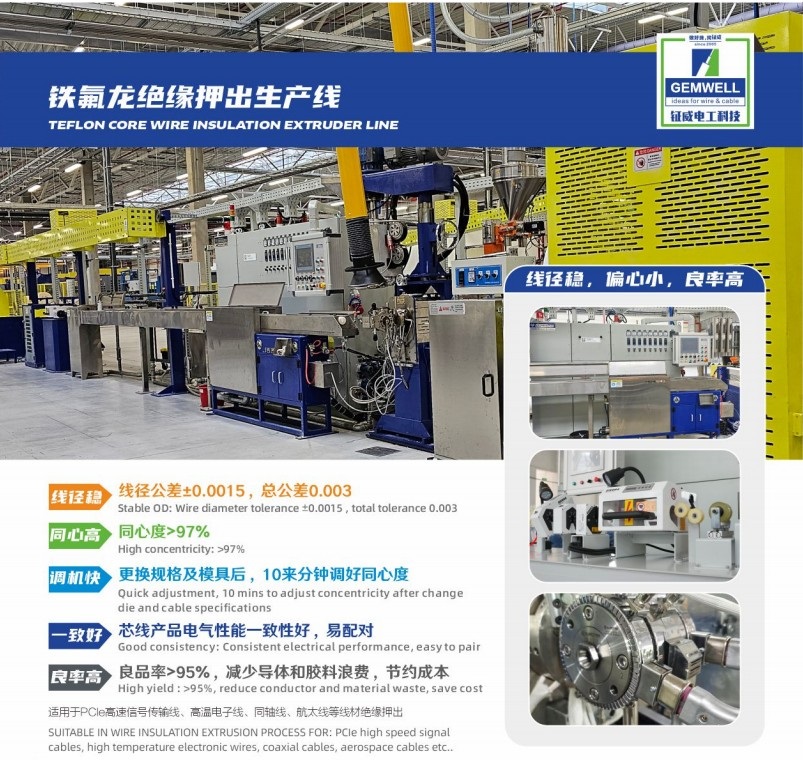

Le processus d'extrusion d'isolant de fil central nécessite un contrôle strict des indicateurs clés tels que la tension du conducteur, le pas, l'ellipticité, la propreté de la surface, la concentricité de l'isolant, la tolérance du diamètre extérieur, la tolérance de capacité sous-marine et la tolérance de température d'extrusion. L'équipement doit disposer d'un contrôle en boucle fermée en ligne pour le diamètre extérieur/la concentricité, d'une détection de capacité sous-marine en ligne, d'un contrôle précis de la température et d'un réglage de la tension en boucle fermée. Il doit également être équipé d'un module d'analyse de l'indice de capacité du processus CPK pour évaluer quantitativement la stabilité de l'extrusion et la capacité du processus, garantissant ainsi des performances électriques constantes des lignes de transmission à grande vitesse depuis la source.

Les équipements d'emballage et de câblage de paires parallèles doivent avoir un contrôle de tension constant, une synchronisation précise du pas, un taux de chevauchement d'emballage, une surveillance de la symétrie en ligne et des fonctions d'alarme anormales pour garantir une structure de paire stable et supprimer davantage les fluctuations d'impédance et la perte de signal.

02. ENREGISTREMENT

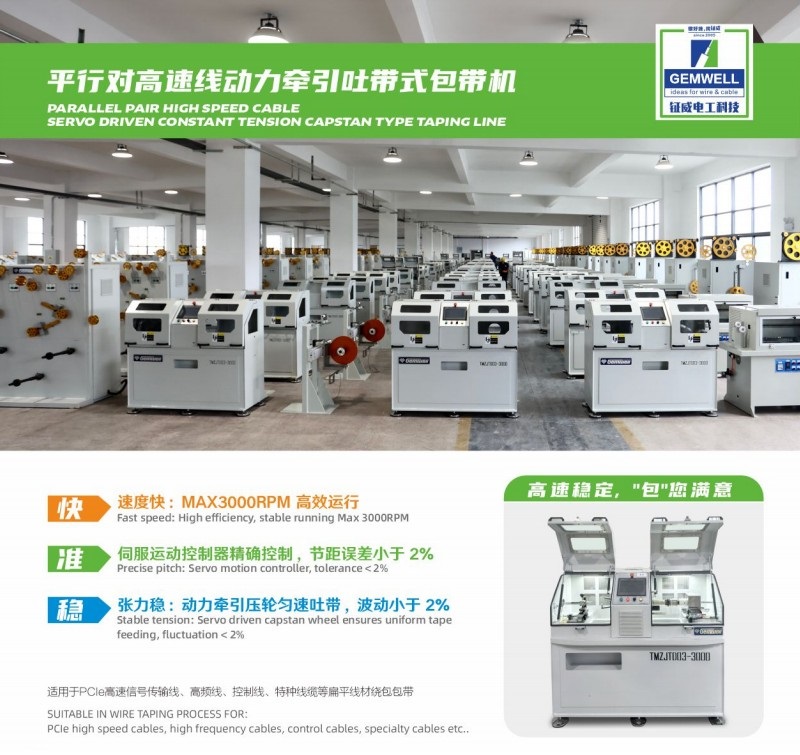

Le processus d'enveloppement de paires parallèles est une étape essentielle pour garantir la stabilité structurelle et les performances de blindage des lignes de transmission à grande vitesse. Pour éviter des problèmes tels que la déformation lors du câblage ultérieur, l'enroulement lâche, le déplacement du fil de terre et la défaillance du blindage, il est crucial de contrôler deux aspects clés : la stabilité de l'enroulement et la fiabilité de la fusion thermique.

Le processus d'emballage doit garantir un pas uniforme et une tension constante pour éviter une structure diélectrique inégale dégradant les performances de transmission. L'épaisseur de la feuille d'aluminium et le taux de chevauchement doivent être strictement contrôlés : pour les câbles ordinaires, un taux de chevauchement de 15 à 25 % est suffisant, mais la structure à paires parallèles elle-même n'a aucune capacité anti-diaphonie. Pour répondre aux exigences d'atténuation de diaphonie proche, le taux de chevauchement de la feuille d'aluminium doit être contrôlé entre 30 et 60 %.

Le processus de fusion thermique nécessite l'ajout d'un ruban polyester autocollant sur la couche de blindage métallique pour obtenir la forme finale de la structure de la paire. La température thermofusible du ruban auto-adhésif doit être contrôlée en dessous de 200 ℃ : une température excessive peut provoquer le ramollissement et le collage des fils isolés, entraînant une détérioration des performances haute fréquence ; une température insuffisante entraînera une fusion incomplète de l'adhésif thermofusible, une faible adhérence et un risque d'adhérence manquée. Cela peut entraîner un relâchement de l'emballage, une ouverture de la feuille d'aluminium et une fuite d'ondes électromagnétiques lors d'une utilisation ultérieure, provoquant une défaillance du blindage et la mise au rebut du produit. Une fois que les fils parallèles sortent du four, ils doivent être rapidement refroidis et durcis pour éviter que la chaleur résiduelle ne provoque le collage du fil central et le désalignement/inversion du fil de terre, garantissant ainsi la stabilité à long terme des dimensions structurelles et des performances électriques.

03 Câblage

Le processus de câblage des fils toronnés composites consiste à regrouper et à toronner des paires parallèles qualifiées tout en les enveloppant simultanément avec du ruban de polyester et du ruban de papier d'aluminium. Cela permet d'obtenir une mise en forme structurelle et un blindage global, déterminant directement les performances électriques complètes finales du câble. Pendant la production, un contrôle strict de la cohérence structurelle et de l'uniformité du câblage de chaque paire est requis, ainsi qu'une surveillance en ligne des propriétés électriques clés telles que l'impédance, la différence de retard et l'atténuation pour éviter le problème d'excellentes performances dans les processus précédents mais de performances détériorées après le câblage.

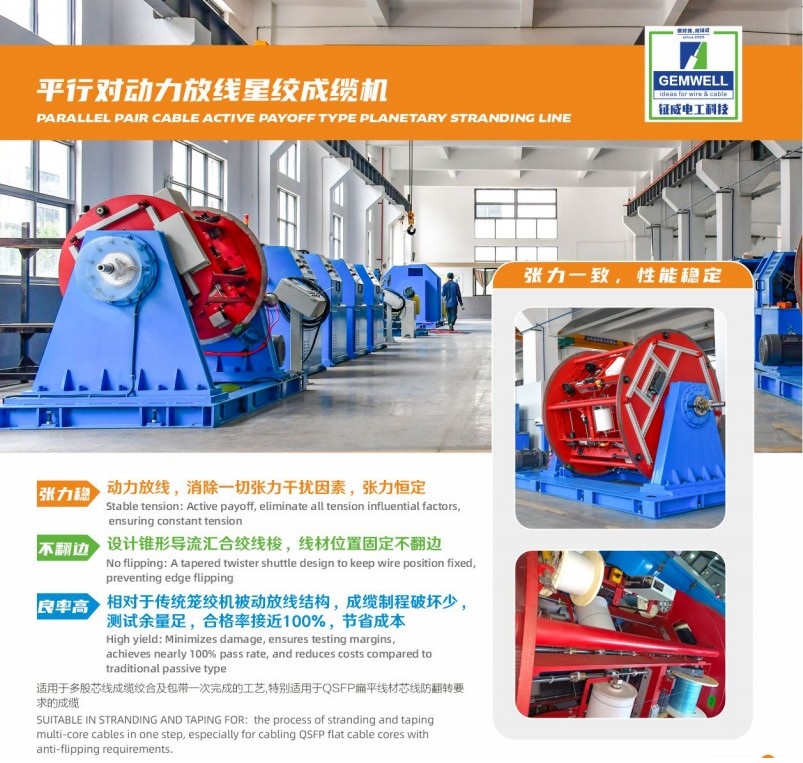

Répondant au problème des performances instables après le câblage à l'échelle de l'industrie, la toronneuse en étoile à alimentation électrique de Gemwell utilise un servomoteur pour une alimentation électrique indépendante, garantissant une tension très constante dans chaque paire parallèle et supprimant efficacement la déformation du toronnage et les fluctuations d'impédance. Une vérification à long terme par plusieurs grands fabricants de fils montre un taux de rendement proche de 100 %, améliorant considérablement l'efficacité de la production et réduisant les coûts de fabrication.
