Une exploration des aspects techniques clés de l’industrie des câbles pour robots humanoïdes

Le faisceau de câbles du robot humanoïde est un ensemble de fils et de câbles électriques qui relient les différents composants du robot, remplissant des fonctions critiques de transmission de puissance, de contrôle des signaux et de communication de données. Il est connu sous le nom de « vaisseaux sanguins » et de « système nerveux » du robot humanoïde.

Dans l'ensemble, les exigences de performance des faisceaux de câbles des robots humanoïdes sont plus élevées que celles des robots industriels et légèrement inférieures à celles des normes de qualité automobile.

Parmi eux, l'exigence de résistance aux vibrations est 10 fois supérieure à celle des robots industriels et 1/4 des normes de qualité automobile ; l'exigence de performance d'étanchéité est légèrement supérieure à celle des robots industriels et légèrement inférieure à celle des normes de qualité automobile ; les exigences relatives aux tests au brouillard salin sont légèrement inférieures à celles des normes de qualité automobile ; et l'exigence de résistance à la chaleur est la même que pour les normes de qualité automobile.

De plus, les exigences en matière de conception légère, de résistance à la corrosion, de performances de blindage, de durée de vie en flexion, de quantité de faisceaux et de spécifications de connecteurs sont toutes plus élevées que pour les robots industriels.

Un faisceau de câbles de robot humanoïde fait référence à l'assemblage de fils et de câbles qui interconnectent les différents composants d'un robot. En transmettant de la puissance, des signaux et des données, ces harnais permettent au robot de fonctionner correctement. En règle générale, un faisceau de câbles de robot humanoïde se compose de conducteurs, de matériaux isolants, de couches de protection et de connecteurs. En tant que composant essentiel reliant les différentes pièces électriques du robot, le faisceau de câbles remplit des fonctions vitales, notamment la transmission de puissance, le contrôle des signaux et la communication de données, servant efficacement de « vaisseaux sanguins » et de « système nerveux » du robot.

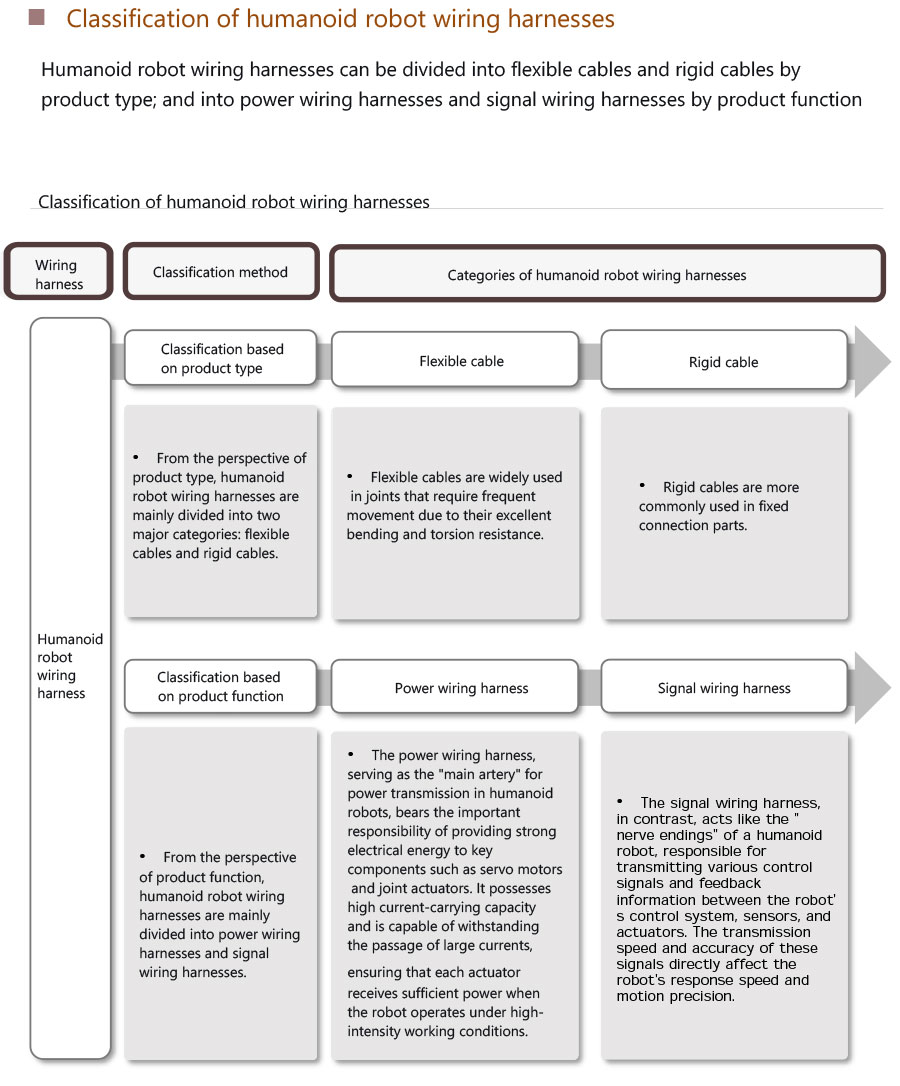

En fonction du type de produit, les faisceaux de câbles pour robots humanoïdes peuvent être classés en câbles flexibles et câbles rigides ; en fonction de la fonction du produit, ils peuvent être classés en faisceaux de puissance et faisceaux de signalisation.

Composants d'un faisceau de câbles

1. Conducteurs

• Les conducteurs sont généralement en cuivre ou en aluminium, matériaux connus pour leur excellente conductivité électrique. Plus la section transversale d'un conducteur est grande, plus sa capacité à transmettre le courant électrique est grande.

• De plus, le matériau isolant entourant les conducteurs est d'une importance primordiale, car il empêche les fuites de courant et les courts-circuits. Les matériaux isolants courants comprennent le chlorure de polyvinyle (PVC), le polyéthylène (PE) et les élastomères thermoplastiques (TPE).

2. Couches protectrices

• Ces couches servent à protéger les conducteurs des dommages causés par des facteurs environnementaux externes, tels que l'abrasion mécanique, la corrosion chimique et les températures élevées. Les matériaux couramment utilisés pour les couches de protection comprennent le chlorure de polyvinyle (PVC), le polyuréthane (PU) et le silicone.

• Différents matériaux de couche de protection sont adaptés à différents environnements d'exploitation ; par exemple, dans des environnements à haute température, une couche protectrice en silicone offre une résistance supérieure à la chaleur.

3. Connecteurs

• Les connecteurs servent à relier le faisceau de câbles aux différents composants individuels du robot. Généralement construits en métal ou en plastique, ils se caractérisent par leur excellente conductivité et leur durabilité. Les types courants de connecteurs comprennent les connecteurs circulaires, les connecteurs rectangulaires et les connecteurs de type fiche.

• Différents types de connecteurs sont adaptés à des applications robotiques spécifiques ; par exemple, les connecteurs circulaires sont bien adaptés pour connecter les articulations du robot, tandis que les connecteurs rectangulaires sont généralement utilisés pour la connexion à l'armoire de commande du robot.
