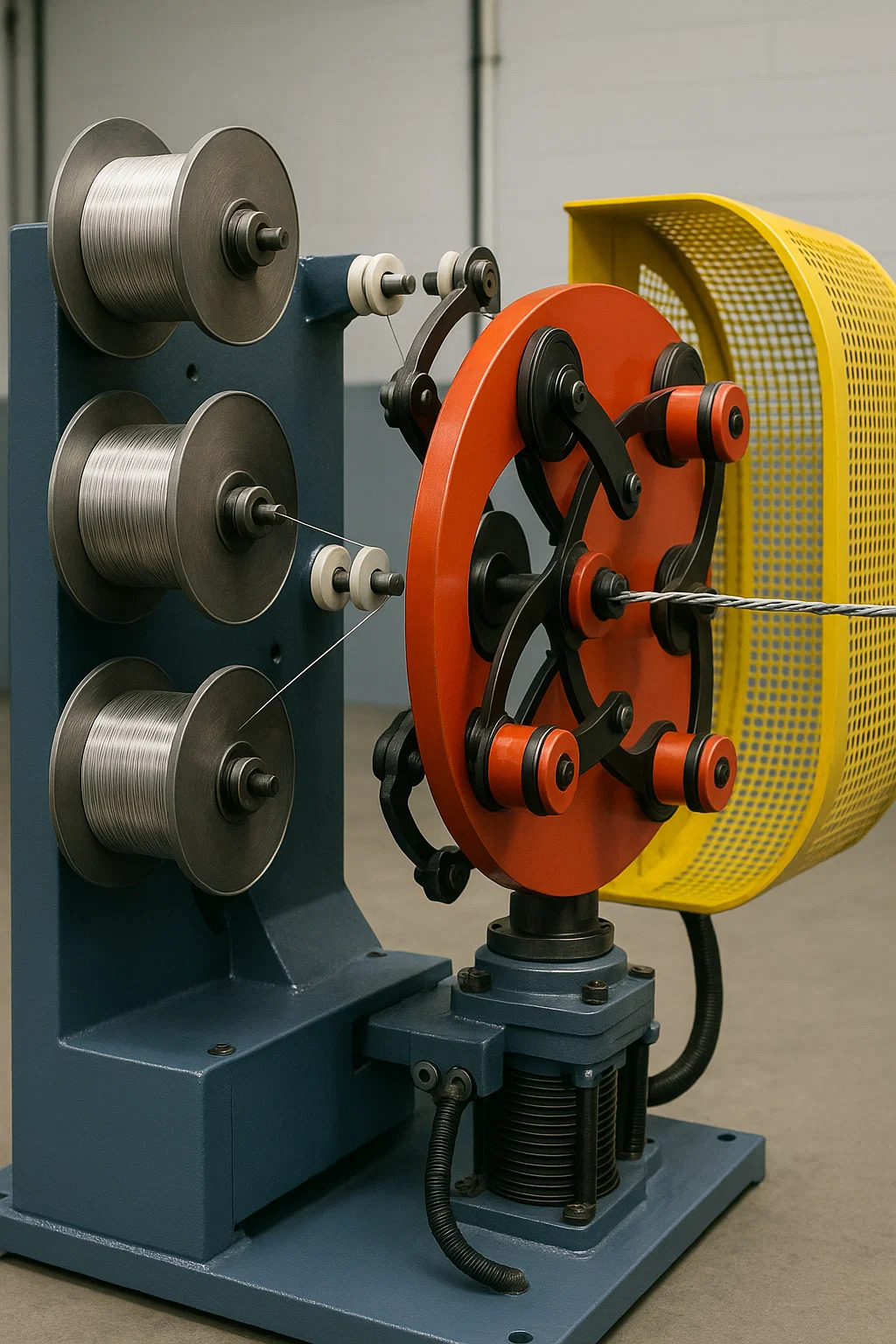

Qu'est-ce qu'une machine de torsion à grande vitesse ?

UN machine de torsion à grande vitesse combine rapidement plusieurs fils ou brins en un conducteur unifié et flexible. Voici comment cela fonctionne en milieu industriel :

●Mécanisme de base

Torsion rotative — Les fils passent à travers des bobines ou des dépliants rotatifs à grande vitesse, les tordant en hélice. — La direction (torsion en S/torsion en Z) et le pas sont contrôlés avec précision.

●Fonctionnalités d'ingénierie critiques

Stabilité en torsion — Les cadres renforcés et les systèmes d'amortissement absorbent les vibrations à 2 000 tr/min.
Gains de précision — Les bobines de fil individuelles se déroulent avec un contrôle de friction. Les bobines de fil se déroulent avec un contrôle de friction pour éviter les accrocs ou les pics de tension.
Flyers équilibrés — Les bras au poids réparti tournent en douceur à des vitesses élevées, minimisant les oscillations.

●Innovations permettant de accélérer

Freinage magnétique — Arrête instantanément la rotation sans usure mécanique.
Moteurs à entraînement direct — Élimine le patinage des engrenages ; fournir un couple constant à des vitesses variables.
Systèmes à roulements à air — Réduisez la friction de rotation pour un fonctionnement plus frais et plus silencieux.

●Manipulation de matériaux délicats

Guides non marquants — Les points de contact en céramique ou en acier poli empêchent les dommages à la surface du conducteur.
Zones de basse tension — Les capteurs maintiennent un dévidage en douceur des fils pour les brins fragiles (par exemple, fils de cuivre fin, fils d'alliage).

●Intégration du contrôle qualité

Micromètres laser — Surveillez la consistance et le diamètre de la torsion en temps réel.
Coupure automatique — Se déclenche si une rupture de fil ou une torsion irrégulière est détectée.

●Configurations de sortie

Brins groupés — Groupes étroitement torsadés pour câbles d'alimentation flexibles.
Paires torsadées — Paires isolées (par exemple, câbles de données) à impédance contrôlée.
Superposition — Combine plusieurs groupes torsadés en noyaux complexes.

●Défis opérationnels résolus

Défis nationaux résolus
Dissipation thermique — Les broches refroidies par liquide empêchent le recuit du fil lors de courses prolongées.
Réduction de la mémoire du fil — Les fours de recuit après torsion détendent les contraintes internes.
Prévention des enchevêtrements — Les systèmes anti-ballonnement gèrent la propagation du fil lors d'une rotation à haut régime.

●Applications clés

Faisceaux automobiles nécessitant une flexibilité compacte
Câbles Ethernet/données avec alignement précis des paires
Câblage aérospatial résistant à la fatigue vibratoire
Âmes de câble coaxial haute fréquence
