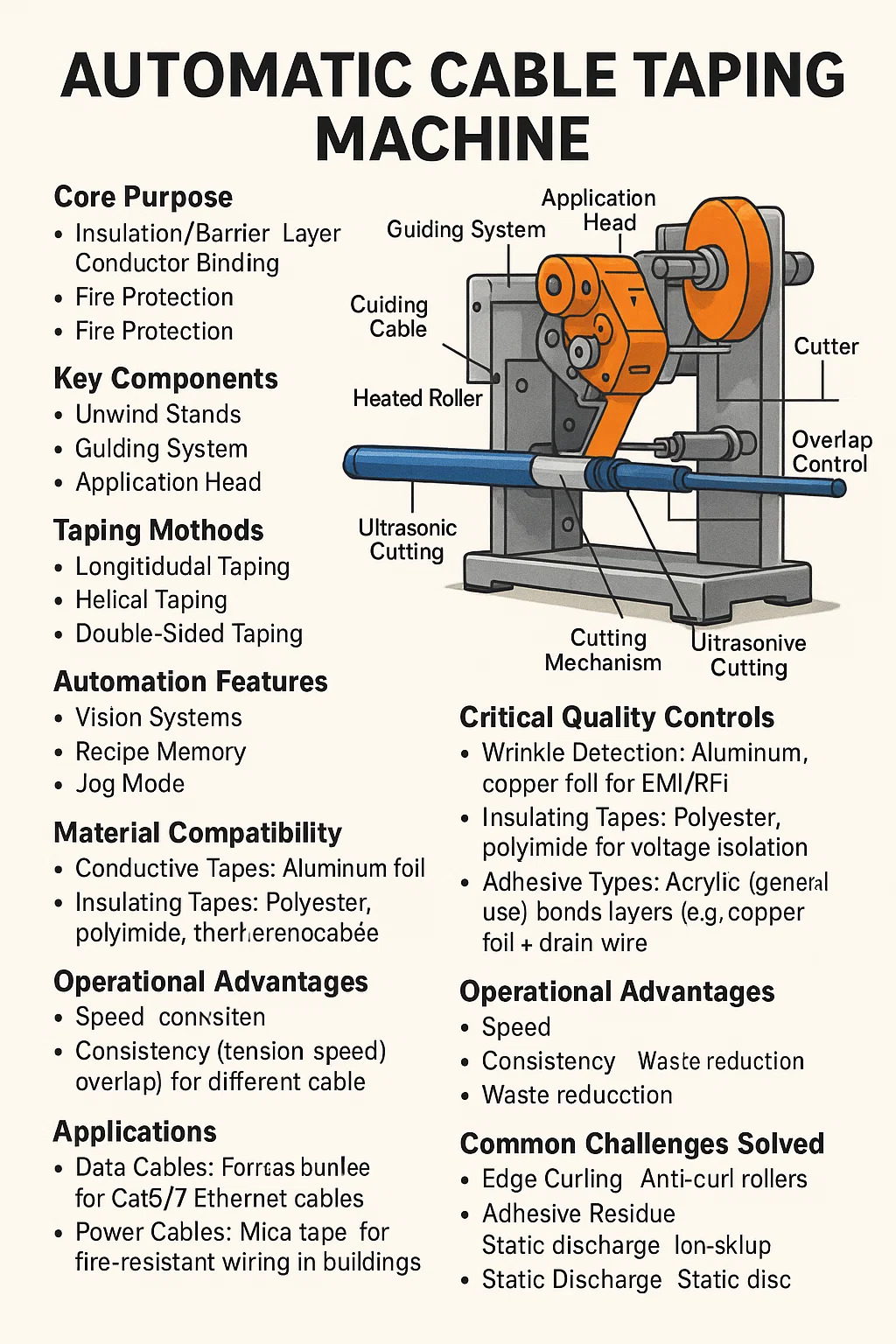

Qu'est-ce qu'une machine automatique de rubanage de câbles ?

Un machine automatique de rubanage de câbles applique des rubans ou des films adhésifs avec précision sur les câbles pendant la production. Voici un aperçu de sa fonction et de ses fonctionnalités :

●Objectif principal

▸Couche d'isolation/couche barrière — Enroule des rubans (par exemple, polyester, PVC, aluminium, par exemple polyester, PVC, feuille d'aluminium) autour des conducteurs pour fournir une isolation électrique, une résistance à l'humidité ou un blindage EMI.
▸ Reliure de conducteur — Sécurise les fils toronnés dans une forme compacte avant le gainage.
▸Protection incendie — Applique des rubans de mica ignifuges pour les câbles de survie au feu.

●Composants clés

▸Supports de déroulement — Maintient les bobines de ruban avec contrôle de tension pour éviter tout relâchement ou déchirure.
▸Système de guidage — Aligne le ruban et le câble à l'aide de capteurs laser ou de rouleaux servocommandés.
▸Tête d'application — Presse le ruban sur le câble via des rouleaux chauffants (pour les adhésifs) ou par pression froide.
▸ Mécanisme de coupe — Coupe le ruban aux extrémités du câble ou pendant l'épissure ; ultrasons pendant l'épissage ; les coupeurs à ultrasons évitent l’effilochage.
▸Contrôle du chevauchement — Ajuste l'alignement des bords du ruban pour une couverture cohérente (par exemple, chevauchement de 25 %).

●Méthodes d'enregistrement

▸Ruban longitudinal — Le ruban est parallèle à la longueur du câble (commun pour le blindage).
▸ Ruban hélicoïdal — Collez des spirales autour du câble (flexible pour les chemins courbes).
▸Ruban adhésif double face — L'adhésif des deux côtés lie les couches (par exemple, fil de drainage en feuille de cuivre).

●Fonctionnalités d'automatisation

▸Systèmes de vision —- Systèmes de vision — Les caméras détectent les écarts/désalignements de bande, déclenchant la correction automatique.
▸Mémoire de recettes — Stocke les paramètres (tension, vitesse, chevauchement) pour différents diamètres de câble.
▸Mode Jog — Réglage au ralenti pendant la configuration pour minimiser le gaspillage de bande.

●Compatibilité des matériaux

▸Rubans conducteurs — Feuille d'aluminium et de cuivre pour le blindage EMI/RFI.
▸Rubans isolants — Polyester, polyimide pour l'isolation de tension.
▸Types d'adhésifs — Acrylique (usage général), thermodurcissable (câbles haute température) ou sensible à la pression.

●Contrôles de qualité critiques

▸ Détection des rides — Les capteurs arrêtent la production si le ruban se plie ou si des bulles se forment.
▸Boucles de retour de tension — Empêchent l'étirement ou la rupture de la bande lors des changements de vitesse.
▸ Surveillance de l'activation de l'adhésif — Les capteurs infrarouges vérifient la température de liaison appropriée.

●Applications

▸Câbles de données — Feuille de blindage pour câbles Ethernet Cat6/7.
▸Câbles d'alimentation — Ruban mica pour câblage résistant au feu dans les bâtiments.
▸Câbles coaxiaux — Tresse de ruban d'aluminium pour l'intégrité du signal.
▸Faisceaux automobiles — Regroupez les fils avec du ruban adhésif avant — Regroupez les fils avec du ruban adhésif avant le surmoulage.

●Avantages opérationnels

▸Vitesse — Traite les câbles en continu à des vitesses de ligne >100 m/min.
▸Cohérence — Élimine les erreurs humaines dans l'alignement/l'adhésion du ruban.
▸Réduction des déchets — La découpe précise minimise les chutes de ruban adhésif.

●Défis courants résolus

▸Edge Curling — Les rouleaux anti-boucles aplatissent le ruban pendant l'application.
▸Résidus d'adhésif — Les rouleaux antiadhésifs et les cycles de nettoyage empêchent l'accumulation.
▸Décharge statique — Les barres ionisantes neutralisent l'électricité statique sur les bandes non conductrices.
