Quelles sont les principales pièces d’une extrudeuse ? Savez-vous?

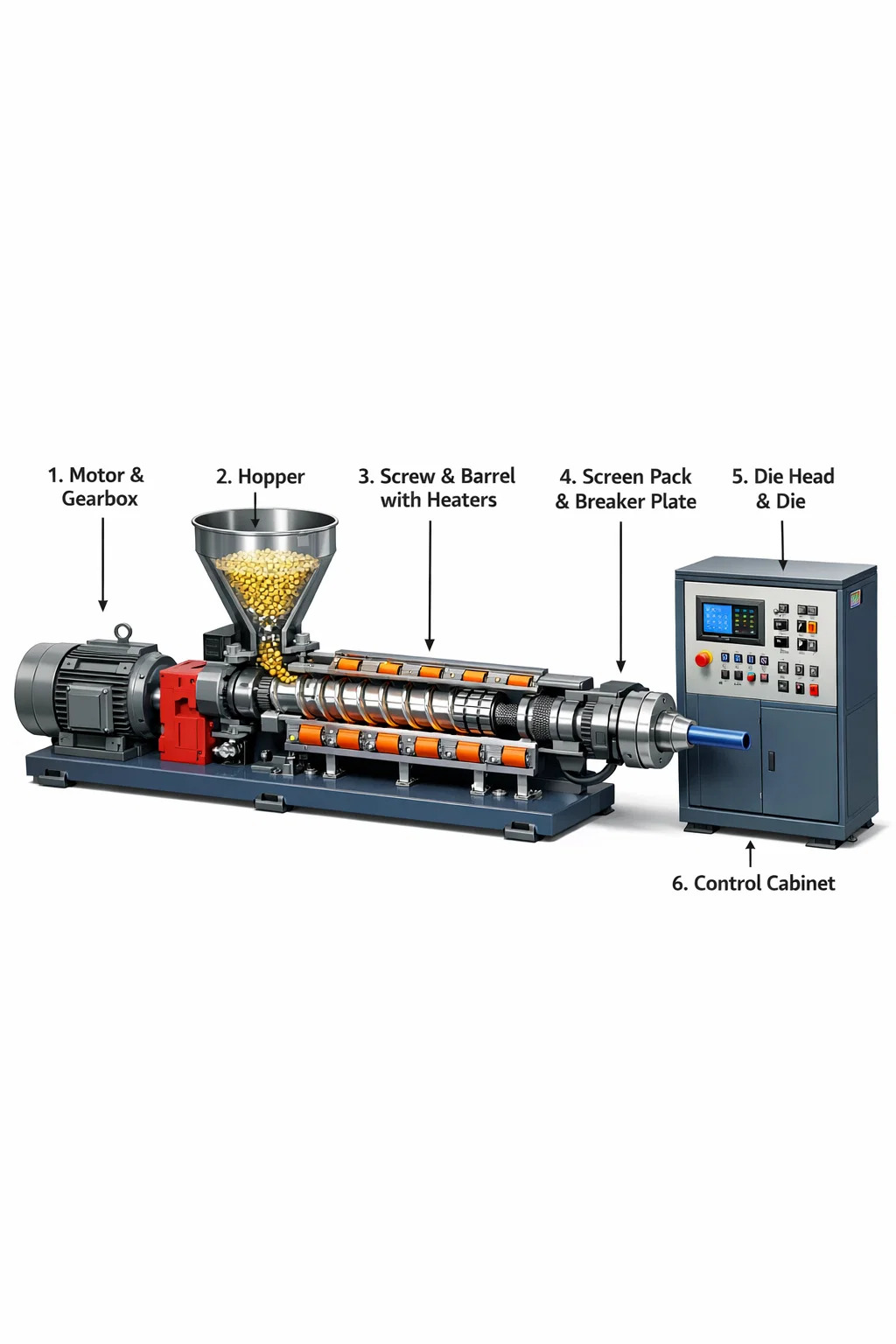

Bien qu'un extrudeuse ressemble à une armoire métallique lourde et volumineuse, sa structure interne est très sophistiquée. Nous pouvons l'imaginer comme une « pompe mélangeuse surchauffée », composée principalement des éléments de base suivants :

1. Cœur de puissance : moteur et boîte de vitesses

C’est là la source de la « force » de la machine.
Moteur : Fournit une puissance de rotation, comme le moteur d’un ventilateur électrique.
Boîte de vitesses : Le moteur tourne très vite, mais l'extrudeuse a besoin d'une puissance « lente et constante ». La boîte de vitesses réduit la vitesse de rotation tout en amplifiant la force pour entraîner la lourde vis.

2. Zone d'alimentation : trémie

C'est la « bouche » de la machine.
Il s'agit d'un conteneur en forme d'entonnoir installé sur le dessus de la machine. Vous y versez des granulés de plastique, de la poudre ou des morceaux de métal, et ils tomberont dans la machine par l'entonnoir.

3. Atelier de traitement : vis et baril

C'est la partie la plus cruciale de l'extrudeuse.
Canon : Un tube métallique long et épais qui entoure la vis et peut résister à une pression extrêmement élevée.
Vis : Une énorme pièce en forme de spirale située à l’intérieur du canon. Lorsqu'il tourne, il pousse les matières premières vers l'avant comme une vis.
Éléments chauffants : anneaux d'éléments chauffants fixés à l'extérieur du canon. Ils chauffent le fût, permettant aux matières premières à l'intérieur de fondre progressivement en une « bouillie » pendant le processus de poussée.

4. Barrière de protection : ensemble d'écran et plaque de disjoncteur

Une fois que les matières premières ont fondu pour former une « bouillie », elles doivent traverser une barrière avant de s'écouler.
Plaque de rupture : Une plaque d'acier avec de nombreux petits trous qui transforme l'écoulement de liquide turbulent en un écoulement droit.
Pack de tamis : situé étroitement contre la plaque de coupe, il filtre tous les morceaux non fondus ou la poussière des matières premières, garantissant ainsi une sortie propre.

5. Moule : Die Head & Die

C'est le « moule » qui détermine la forme du produit fini.
La matière première filtrée est poussée tout en avant de la machine.
La tête de filière est la pièce de connexion et la filière est une sortie avec une forme spécifique. La matière première est extrudée avec force depuis cette sortie, se transformant instantanément en tubes, feuilles ou profilés.

6. Centre de contrôle : armoire de commande électrique (système de contrôle)

C'est le « cerveau » de la machine.
Il comporte de nombreux boutons, commutateurs ou écrans tactiles utilisés pour régler quelle section du canon doit être chauffée et à quelle vitesse la vis doit tourner. L'opérateur donne ici des commandes pour garantir que l'ensemble de l'extrudeuse fonctionne correctement.
