Comment remplacer le câble de l'extrudeur ? Guide de méthode

Le remplacement des câbles sur une extrudeuse de fils et câbles est une tâche de maintenance qui demande soin et patience. Ici, « câbles » fait généralement référence aux lignes d'alimentation ou de signal à l'intérieur de la machine.

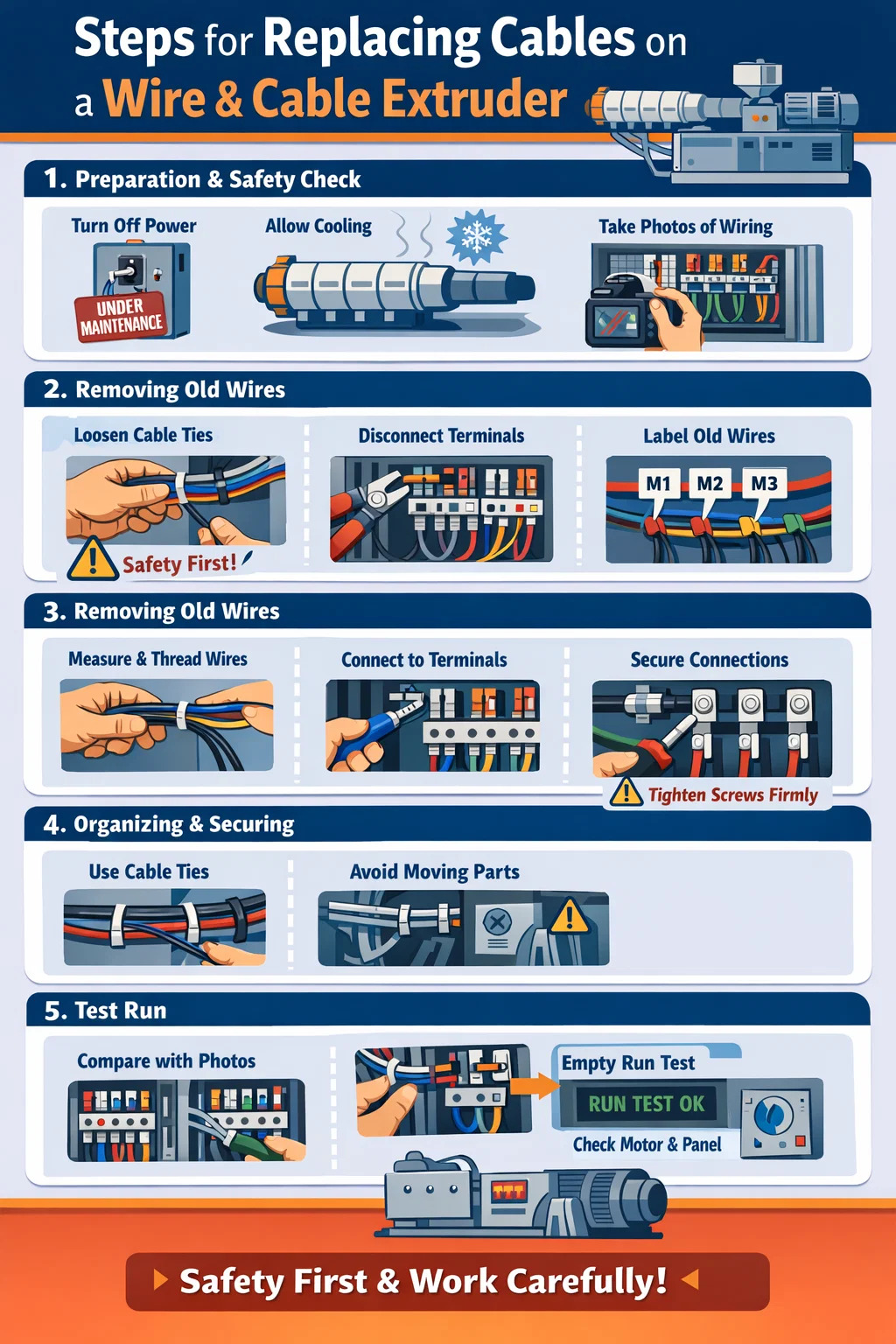

Voici les étapes à suivre pour remplacer les câbles sur un extrudeuse de fils et câbles :

1. Préparation et contrôle de sécurité

La sécurité est primordiale avant de commencer tout travail.
Débranchez complètement l'alimentation : L'alimentation principale de l'extrudeuse de fils et de câbles doit être coupée et la fiche débranchée. Il est préférable d'accrocher un panneau « En maintenance » sur le commutateur pour éviter toute activation accidentelle.
Attendez le refroidissement : le canon et la tête de filière de la machine sont très chauds ; attendez qu'ils aient complètement refroidi pour éviter les brûlures.
Prendre des photos : Avant de débrancher les fils, prenez des photos du câblage d'origine, en particulier les couleurs des fils et les positions des bornes correspondantes. Cela garantira que vous ne connecterez pas mal les nouveaux fils plus tard.

2. Retrait des anciens fils

Desserrez les attaches : suivez le chemin des fils et retirez tous les serre-câbles ou clips métalliques utilisés pour les regrouper.
Débranchez les bornes : utilisez un tournevis pour desserrer les vis des bornes. Si les extrémités des fils comportent de petits anneaux métalliques (bornes), retirez-les doucement ; ne tirez pas avec force.
Marquez les anciens fils : Si vous remplacez plusieurs fils à la fois, pensez à coller une petite étiquette sur chaque ancien fil, indiquant clairement à quel moteur il est connecté.

3. Installation de nouveaux fils

Mesurez la longueur : le nouveau câble doit être légèrement plus long que l'ancien, en laissant un peu de jeu pour éviter que le fil ne soit trop tiré pendant le fonctionnement de la machine.
Enfilez les fils : Enfilez les nouveaux fils le long du chemin d’origine. Si vous devez les faire passer dans des tubes étroits, vous pouvez utiliser un fil fin pour les guider.
Sécurisez les connexions : Insérez les extrémités des nouveaux fils dans les bornes et serrez les vis. Remarque : Les vis doivent être bien serrées ; des connexions desserrées peuvent provoquer des étincelles ou un fonctionnement intermittent.

4. Organisation et sécurisation

Attaches de câble : utilisez de nouvelles attaches de câble en plastique pour fixer les câbles, en évitant les zones génératrices de chaleur, comme le fût.
Évitez les pièces mobiles : assurez-vous que les câbles ne sont pas happés par des vis en rotation, des courroies ou des moules qui s'ouvrent et se ferment.

5. Test d'exécution

Vérification finale : Comparez avec les photos prises précédemment pour confirmer que les positions de câblage sont exactement les mêmes.
Test à vide : Ne pas encore ajouter de matières premières. Allumez la machine et activez-la brièvement pour vérifier si le moteur de l'extrudeuse de fils et de câbles tourne dans le bon sens et si les données sur le panneau de commande sont normales.
