Guide du ruban adhésif : qu'est-ce que c'est et comment l'utiliser pour le câblage

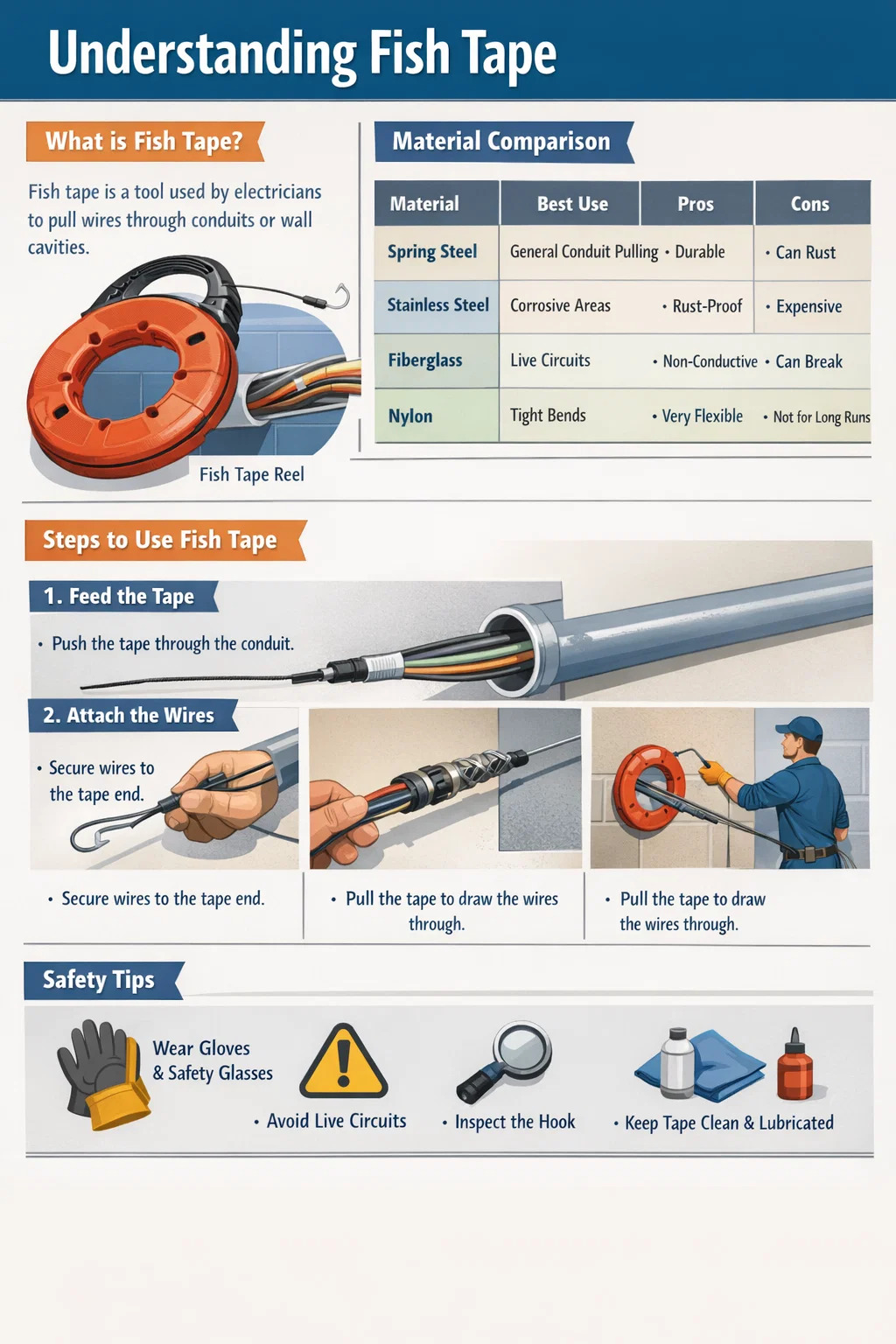

Réponse directe : Qu'est-ce que le Fish Tape et son utilisation principale ?

Le ruban à poisson est un outil rigide, flexible et long utilisé par les électriciens pour tirer des fils à travers des ouvertures étroites, des conduits ou des cavités murales. Il s'agit généralement d'un fil plat en acier à ressort, en acier inoxydable ou en fibre de verre, logé dans une bobine en plastique résistant aux chocs. L'objectif principal est de « pêcher » un chemin à travers une zone obstruée afin que les conducteurs électriques, souvent ces fils de haute qualité produits par un extrudeuse de fils et câbles —peuvent être retirés à travers le passage sans endommager leur isolation.

Composants et variétés de matériaux

Comprendre la composition de votre ruban à poisson est essentiel pour sélectionner le bon outil pour le travail. Tous les rubans ne conviennent pas à tous les environnements, en particulier lorsqu'il s'agit de circuits sous tension ou de longs conduits sinueux.

Comparaison des matériaux Fish Tape et de leurs avantages opérationnels.
Type de matériau	Meilleur cas d'utilisation	Avantages	Inconvénients
Acier à ressort	Tirage général des conduits	Très résistant ; assez rigide pour les longues courses.	Conducteur ; problèmes potentiels de rouille.
Acier inoxydable	Environnements corrosifs	Antirouille ; très haute résistance à la traction.	Option la plus chère.
Fibre de verre	Circuits en direct / Murs finis	Non conducteur ; léger et flexible.	Peut se casser s’il est plié trop brusquement.
Nylon	Conduits courts et complexes	Extrêmement flexible ; n'endommagera pas les tuyaux en plastique.	Trop mou pour les très longues distances.

Guide étape par étape pour utiliser correctement le Fish Tape

Utiliser efficacement du ruban adhésif est un travail à deux qui nécessite de la coordination. Une personne « alimente » le fil tandis que l’autre « tire » le ruban. Cela garantit que la gaine extérieure du câble, soigneusement formée par un extrudeuse de fils et câbles à une épaisseur précise – reste intact et fonctionnel.

Étape 1 : Alimentation de la bande

Déroulez le ruban à poisson de la bobine et poussez l'extrémité crochue dans le conduit ou la cavité murale. Utilisez des mouvements courts et fermes. Si vous rencontrez une obstruction, tirez légèrement vers l'arrière et faites pivoter le ruban tout en poussant à nouveau. Le but est de faire émerger le crochet au niveau de la boîte de jonction ou du point de sortie cible.

Étape 2 : Fixation des fils

Une fois le crochet visible à l’autre extrémité, il est temps d’attacher vos fils. Ne vous contentez pas de faire un nœud ; les nœuds sont volumineux et s’accrocheront. Se déshabiller 3 à 5 pouces d'isolation de vos fils. Enroulez le cuivre nu à travers l'œillet du ruban adhésif et retournez-le sur lui-même. Enroulez étroitement toute la connexion avec du ruban isolant de haute qualité pour créer un profil lisse et effilé.

Étape 3 : le processus de retrait

La personne à l'extrémité de la bobine commence à enrouler le ruban. La personne à l'extrémité du fil doit « introduire » les fils dans le conduit, en s'assurant qu'ils ne s'emmêlent pas. Pour les longs trajets avec plusieurs virages, appliquez lubrifiant pour tirage de fil aux fils pour réduire la friction. Cela évite une tension excessive qui pourrait étirer ou déformer le fil, qui a été fabriqué selon des tolérances strictes par un extrudeuse de fils et câbles .

Conseils essentiels d’entretien et de sécurité

Le ruban à poisson est un rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

Portez toujours lunettes de sécurité et des gants résistants. Le ruban adhésif peut « jaillir » de la bobine avec une force importante, et les bords en acier peuvent être coupants.
Inspectez régulièrement le crochet. Si le crochet en acier montre des signes de fissuration ou de fatigue, coupez-le et pliez-en un nouveau à l'aide d'un chalumeau au propane pour ramollir d'abord le métal.
Gardez la bande propre. Essuyez l'excès de saleté et de lubrifiant après chaque utilisation avant de le réenrouler dans la bobine pour éviter tout bourrage.
Pour les rubans en fibre de verre, évitez les courbures brusques à 90 degrés qui pourraient provoquer l'éclatement des fibres internes, ruinant ainsi l'intégrité structurelle du ruban.

Techniques avancées : utilisation de chaussettes et de leaders

Lorsque vous tirez un gros faisceau de fils, la méthode simple « torsion et ruban adhésif » peut échouer sous une tension élevée. Les professionnels utilisent un poignée pour tirer le fil (également connue sous le nom de « chaussette à tirer »). Ce dispositif maillé se resserre autour du faisceau de câbles à mesure que la tension augmente, répartissant la force uniformément sur les gaines des câbles. Ceci est particulièrement important pour les câbles de données hautes performances, où la géométrie interne définie par le extrudeuse de fils et câbles doit être préservé pour l’intégrité du signal.

Si vous travaillez dans un conduit déjà rempli de fils existants, utilisez un leader flexible . Un leader est un petit câble en acier multibrins attaché à l'extrémité du ruban à poisson qui peut contourner les obstacles et les câbles existants beaucoup plus facilement qu'un hameçon rigide standard.

Conclusion : pourquoi le bon outil est important

Une installation électrique réussie repose sur la synergie entre des outils de qualité et des matériaux de qualité. En utilisant correctement le fish tape, vous garantissez que les produits de haute qualité fabriqués par un extrudeuse de fils et câbles sont installés sans entailles, déchirures ou dommages internes. Que vous soyez un bricoleur ou un électricien professionnel, maîtriser le ruban adhésif vous évitera des heures de frustration et garantira un système électrique plus sûr et plus fiable.
