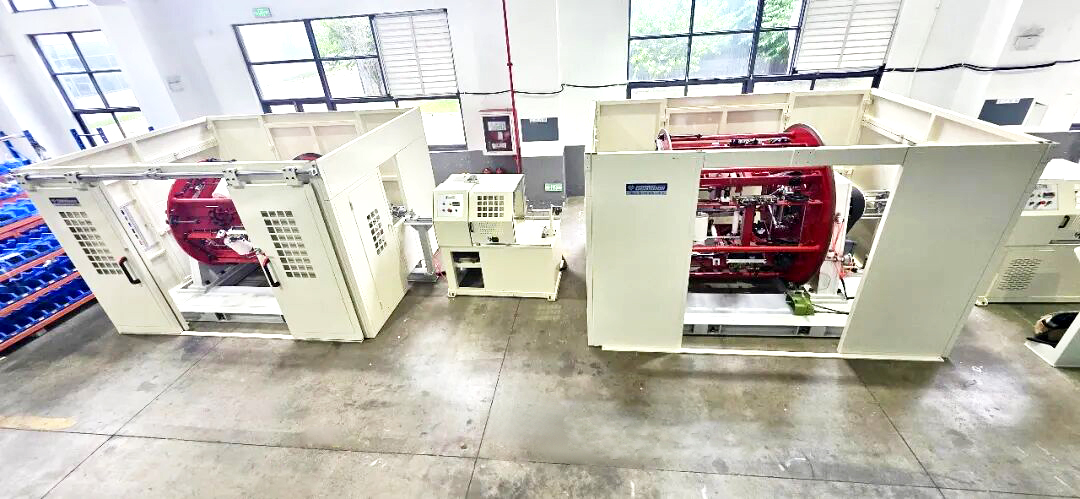

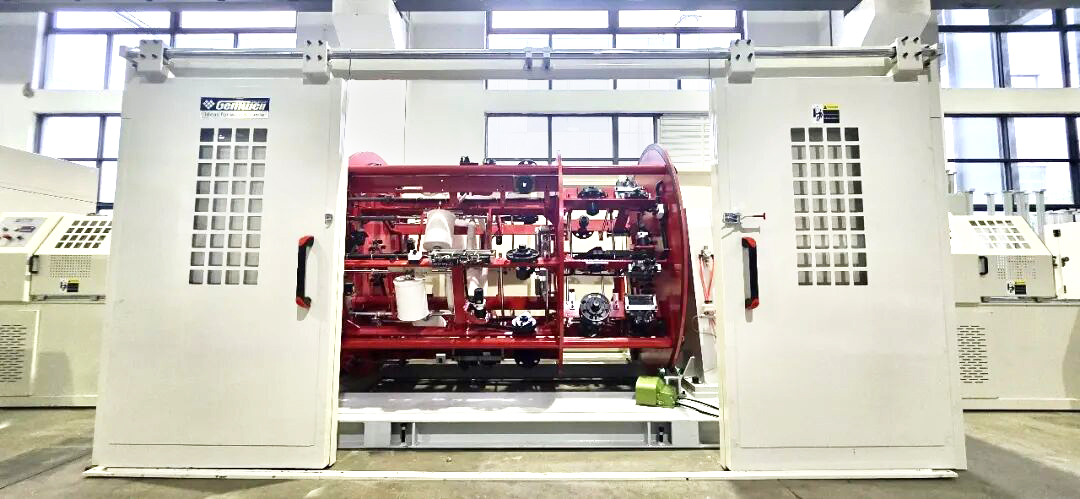

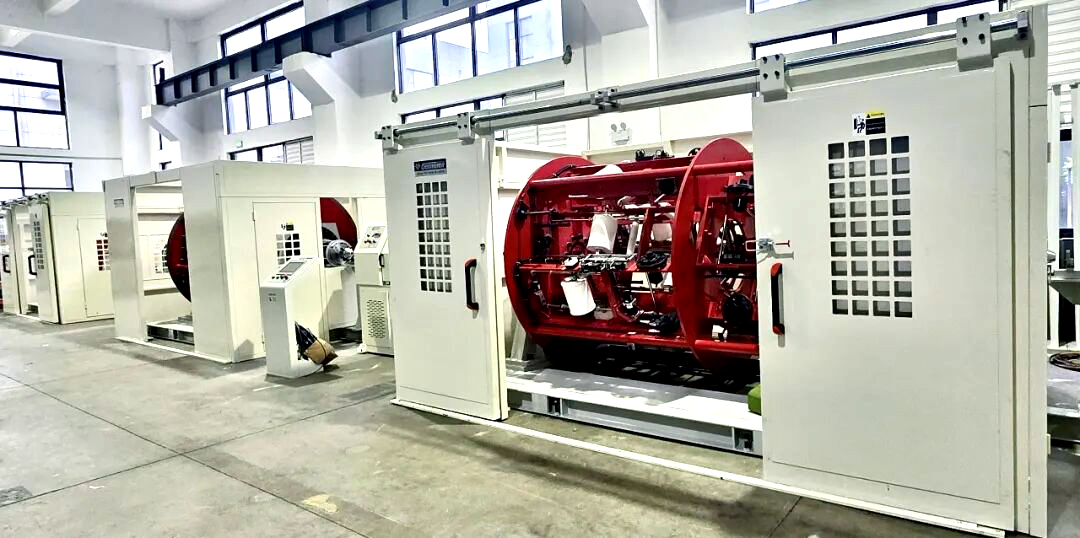

Machine de toronnage et de câblage planétaire à alimentation parallèle à grande vitesse

Pour répondre aux exigences de transmission de données à haut débit des centres de données, des interconnexions de serveurs IA à haut débit, de la 5G et des applications Big Data, nous avons développé une toronneuse planétaire spécialisée à paires parallèles à haut débit et IA. Cette machine est conçue pour toronner plusieurs paires de câbles de signal plats (tels que les types QSFP et SFP). Il est doté d'un mécanisme de cône/navette de toronnage spécialement conçu qui empêche les câbles plats de se tordre ou de se retourner pendant le processus de toronnage, garantissant ainsi la durabilité et empêchant les défaillances par fatigue dans les environnements de câblage de centres de données à haute densité. Nous proposons une personnalisation personnalisée pour répondre aux diverses exigences des clients ; En ce qui concerne le matériel, les clients peuvent choisir parmi différents modèles de machines et marques de composants de base, tandis que les systèmes de contrôle électrique sont disponibles dans des options allant de configurations économiques à avancées. Comme le prix de la machine varie considérablement en fonction de la configuration globale, le coût final est principalement déterminé par le niveau de spécification du produit choisi par le client. De plus, s'agissant d'un produit non standard et sur mesure fabriqué en petites séries, le cycle de conception, de fabrication, d'installation et de mise en service est relativement long ; les clients doivent prévoir un délai de livraison suffisant pour garantir une livraison dans les délais.

LIGNE DE TORONNAGE PLANÉTAIRE DE CÂBLE À PAIRE PARALLÈLE DE CÂBLE HAUTE VITESSE AI

Caractéristiques du produit

Pour répondre aux exigences rigoureuses d'intégrité du signal des interconnexions haut débit PAM4 112G/224G au sein des clusters informatiques et des centres de données IA, les fabricants de câbles DAC haut débit (tels que QSFP-DD et OSFP) sont confrontés à des défis techniques importants, notamment les fluctuations d'impédance, la perte de réflexion et la fatigue mécanique causées par des configurations de câblage denses. Cette machine spécialisée de production en série, conçue pour le câblage à grande vitesse de fils à paires parallèles, résout ces problèmes de transmission haute fréquence. Ses principaux avantages résident dans trois domaines clés :

1. Contrôle dynamique de la tension garantissant des performances électriques constantes : le système utilise des unités de gain servocommandées de précision pour maintenir une tension dynamique constante sur plusieurs paires de fils parallèles pendant le câblage à grande vitesse. En minimisant les fluctuations de tension, le système empêche efficacement la déformation microscopique par traction de la couche isolante, garantissant ainsi que l'impédance et l'inclinaison caractéristiques du câble fini respectent strictement les normes de transmission haute fréquence.

2. Navette de toronnage conique spécialisée éliminant le « retournement des bords » des paires plates : Pour répondre à la tendance des paires de fils plats (Twinax) à se tordre ou à se désaligner (retournement) pendant le toronnage, la machine est équipée d'une navette de toronnage conique spécialement conçue. Ce composant fournit un guidage progressif aux paires de fils avant le point de toronnage, en verrouillant leur position pour éviter tout retournement ; cela garantit une répartition uniforme des contraintes sur tout le profil du câble et élimine les concentrations de contraintes physiques causées par la déformation des bords.

3. Élimination des contraintes structurelles internes pendant le câblage : ce processus améliore la résistance du câble fini à la flexion et à la rupture par fatigue, critique pour les environnements de routage confinés et à haute densité que l'on trouve dans les centres de données, prolongeant ainsi considérablement la durée de vie structurelle physique pendant un fonctionnement à long terme.
